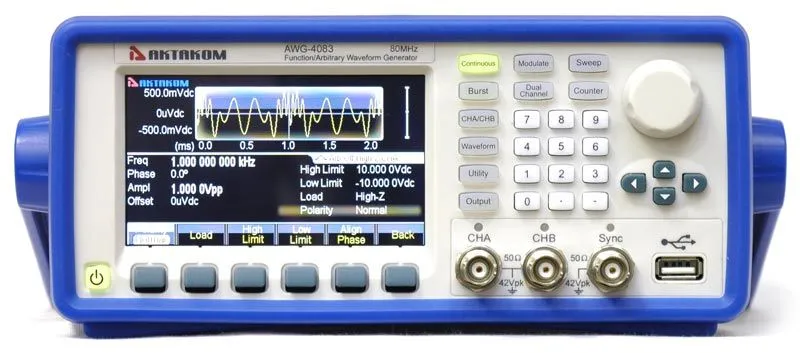

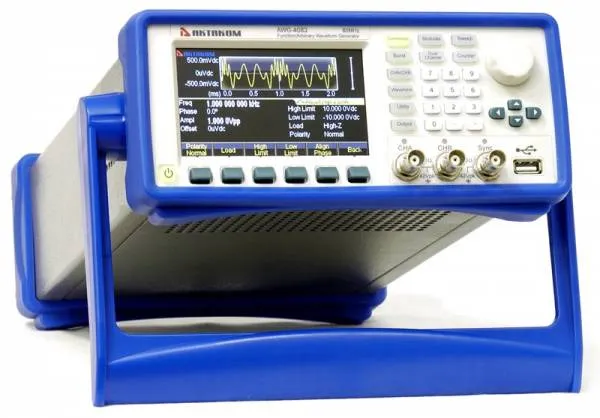

Генератор сигналов специальной формы Актаком AWG-4083
Артикул | 034803 |
Компания TINVEST дилер | AKTAKOM |
Артикул производителя: | 44408301 |
Наличие | На складе |
Цена
Включает НДС |
64 164 р.
|
Вы можете купить Генератор сигналов специальной формы Актаком AWG-4083 в интернет-каталоге TINVEST официального дилера AKTAKOM по выгодной цене с доставкой по РФ.
Универсальный генератор стандартных (5 форм) и специальной форм сигналов (137 типов), пачек импульсов. 2 канала.
Актаком AWG-4083 | ||
---|---|---|
Характеристика | Значение | |
Максимальная выходная частота | 80 МГц | |
Количество каналов | 2 | |
Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC 137 типов специальной формы | |
Генерация гармоник | 2...50 | |
Частотные характеристики |
Диапазон | синусоидальный сигнал | 1 мкГц ~ 80 МГц |
---|---|---|
прямоугольный сигнал | 1 мкГц ~ 60 МГц | |
импульсный сигнал | 1 мкГц ~ 60 МГц | |
пилообразный и треугольный сигнал | 1 мкГц ~ 5 МГц | |
Встроенные формы | Количество точек участвующих в формировании сигнала | 16 384 |
Вертикальное разрешение | 14 бит | |
Частота дискретизации | 500 Мвыб/сек | |
Разрешение по частоте | 1 мкГц, 12 разрядов | |
Точность установки (18°C ~ 28°C) | 2 ppm |
Синусоидальный сигнал | ||
---|---|---|
Коэффициент гармоник | <-60 дБн (DC-10 МГц) <-55 дБн (10 МГц - 80 МГц) | |
Общие гармонические искажения | <0.1% | |
Прямоугольный сигнал | ||
Время нарастания / спада | ≤ 8 нс | |
Выброс | ≤ 5 % | |
Коэф. заполнения | 0,1% ~ 99,9% (мин. длительность 10 нс) | |
Треугольный сигнал | ||
Симмметрия | 0 ~ 100% | |
Импульсный сигнал | ||
Длительность | 10 нс ~ 99999 с | |
Время нарастания / спада | ≥ 8 нс | |
Пользовательская (произвольная) форма | ||
Количество точек участвующих в формировании сигнала | от 6 до 1 М точек | |
Вертикальное разрешение | 14 бит | |
Частота дискретизации | 1 мквыб/сек...125 Мвыб/сек, разрешение 1 мквыб/сек |
Амплитуда | ||
---|---|---|
Амплитуда (50 Ом) | 1 мВп-п -10 Вп-п (частота ≤ 40 МГц), 1мВп-п - 5 Вп-п (частота ≤80 МГц) | |
Амплитуда (выс. импеданс) | 2 мВп-п -20 Вп-п (частота ≤ 40 МГц), 2мВп-п - 10 Вп-п (частота ≤80 МГц) | |
Вертикальное разрешение | 2mVpp (Амплитуда ≥2Vpp, High Z), 1mVpp (Амплитуда ≥1Vpp, 50Ом) | 0.2mVpp (Амплитуда <2Vpp, High Z), 0.1mVpp (Амплитуда <1Vpp, 50Ом) |
Точность | ±(1 %+2 мВп-п) | |
Неравномерность АЧХ (синус, отн. 1 МГц, 1 Впп) | ±0.2 дБ (< 80 МГц) |
DC смещение | |
---|---|
Диапазон (DC) | ±5 В (50 Ом) ±10 В (высокий импеданс) |
Погрешность | ±(1% +2 мВ +0,5% ампл.) |
Разрешение | 0,1 мВdc ~ 2 мВdc |
AM Модуляция | |
Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
Источник | Внутренний / Внешний |
Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 100 кГц) |
Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция | |
Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
Источник | Внутренний / Внешний |
Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц) |
ФМ Модуляция | |
Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
Источник | Внутренний / Внешний |
Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц) |
Девиация | 0 ~ 360° |
Частотная, фазовая и амплитудная манипуляция | |
Тип | FSK, 3FSK, 4FSK - частотная PSK, QPSK - фазовая ASK, OSK - амплитудная |
Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
Источник | Внутренний / Внешний |
Частота скачка | 1 мкГц ~ максимальная частота (для FSK, 3FSK, 4FSK) |
Диапазон | 1 мГц ~ 1 МГц |
SUM модуляция | |
Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
Источник | Внутренний / Внешний |
Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 1 МГц) |
Коэффициент модуляции | 0% ~ 100% |
ШИМ модуляция | |
Частота | 1 мГц ~ 100 кГц |
Несущая | импульсный |
Источник | Внутренний / Внешний |
Девиация | 0% ~ 99% |
Режим свипирования (качания) | |
Время свипирования | 10 мс ~ 300 с |
Закон | линейный / логарифмический |
Направление | Вверх / Вниз |
Время задержки, шага | 0 ~ 300 с |
Источник запуска | Ручной, внешний, внутренний |
Режим пачек импульсов | |
Форма | синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) |
Период | 1 мкс ~ 500 с |
Тип | Количество импульсов: 1 ~ 1 000 000 |
Начальная / Конечная фаза | 0° ~ 360° |
Источник запуска | Ручной, внешний, внутренний |
Вход запуска и модуляции | |
Уровень | TTL |
Входной импеданс | > 10 К номинальный |
Тип разъема | >BNC |
Выход синхроимпульса (Sync ) | |
Уровень | >TTL |
Длительность | >< 20 нс (типичное) |
Входной импеданс | >50 Ом (типичное) |
Тип разъема | >BNC |
Частотомер | |
Частотный диапазон | >Один канал: 100 мГц ~ 350 МГц |
Разрешение по частоте | >7 разрядов/с |
Длительность импульса и коэффициент заполнения | >100 нс ~ 20 с |
Измерение коэф. заполнения | >1% ~ 99% |
Основные характеристики | |
Тип дисплея | Жидкокристаллический, 4.3" TFT, 480 х 272 |
Питание | 100~240 В АСскз, 45~65 Гц |
Интерфейс | USB устройство, USB host, LAN |
Потребляемая мощность | не более 30 Вт |
Рабочая температура | 0°C...40°C |
Габаритные размеры | 322 х 256 х 102 мм |
Вес | 3 кг |
