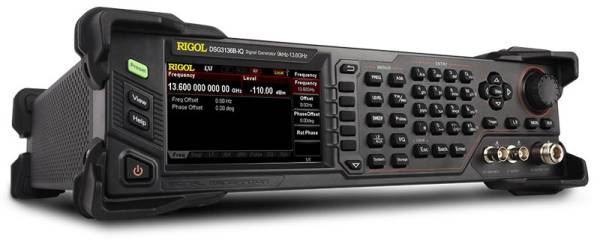

Генератор сигналов Rigol DSG3065B
Артикул | 097928 |
Компания TINVEST дилер | RIGOL |
Артикул производителя: | 70406200 |
Наличие | На складе |
Цена
Включает НДС |
1 265 792 р.
|
Вы можете купить Генератор сигналов Rigol DSG3065B в интернет-каталоге TINVEST официального дилера RIGOL по выгодной цене с доставкой по РФ.
DSG3065B - это комбинированный высокочастотный генератор сигналов лабораторного класса, разработанный для решения задач, требующих высокую точность воспроизведения. Данный прибор позволяет удобно и быстро создавать сигналы в частотном диапазоне от 9 кГц до 6,5 ГГц и с необходимыми параметрами. Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач. Генератор сигналов Rigol DSG3065B выполнен в моноблочном корпусе настольного исполнения (вес 8 кг) и имеет цветной 4,3-дюймовый экран. Предназначен для разработки, производства и измерений электронных компонентов и устройств в производственных и лабораторных целях.
Особенности генераторов РЧ сигналов RIGOL DSG3065B
- Частотный диапазон выходного сигнала: от 9 кГц до 6,5 ГГц
- Точность установки амплитуды: <0,5 дБ
- Динамический диапазон выходного сигнала: от -130 до +27 дБм
- Уровень фазовых шумов менее -116 дБн/Гц при отстройке 20 кГц на 1 ГГц
- Высокостабильный опорный генератор: температурная стабильность 1 ppm; 5 ppb (опция)
- АМ/ЧМ/ΦМ аналоговая модуляция
- Импульсная модуляция и генератор импульсных последовательностей
- Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку
- Электронный аттенюатор
- Интерфейсы связи USB/GPIB (с помощью USB-GPIB адаптера) /LAN для дистанционного управления; поддержка команд SCPI
Характеристики
Диапазон частот |
от 9 кГц до 6,5 ГГц |
|||||||||
Разрешение |
0,01 Гц |
|||||||||
Скорость установки |
<10 мс (тип.) |
|||||||||
Фазовый сдвиг |
настраиваемый, с шагом 0,01° |
|||||||||
Внутренний источник опорной частоты |
||||||||||
Частота опорного генератора |
10 МГц |
|||||||||
Точность калибровки |
≤ 0,1 ppm |
|||||||||
Температурная стабильность, 25°С (диапазон от 0°С до 50°С) |
<1 ppm |
|||||||||
Скорость старения |
<1 ppm/год |
|||||||||
Выход внутреннего опорного генератора |
Частота |
10 МГц |
||||||||
Уровень |
от +5 дБ до +10 дБ |
|||||||||
Вход для внешнего опорного генератора |
Частота |
10 МГц |
||||||||
Уровень |
от 0 дБ до +10 дБ |
|||||||||
Максимальная девиация |
±5 ppm |
|||||||||
Свипирование по частоте |
||||||||||
Режимы работы |
пошаговый (шаги частоты с равным или логарифмическим интервалом); по списку (список с произвольным частотным шагом) |
|||||||||
Режим |
одиночный, непрерывный |
|||||||||
Диапазон |
полный частотный диапазон |
|||||||||
Форма |
треугольник, пила |
|||||||||
Шаг изменения |
линейный, логарифмический |
|||||||||
Количество точек |
пошаговый: от 2 до 65535 |
|||||||||
Время экспозиции |
от 20 мс до 100 с |
|||||||||
Запуск |
Авто, ручной, внешний, по шине (USB, LAN) |
|||||||||
Параметры спектра генерируемых сигналов |
||||||||||
Гармонические искажения |
< -30 дБн, (непрерывный режим, 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм) |
|||||||||
Субгармонические искажения (непрерывный режим) |
3,6 ГГц < f ≤ 6,5 ГГц |
< -60 дБн |
||||||||
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц) |
100 кГц ≤ f ≤ 1,5 ГГц |
< -60 дБн |
||||||||
1,5 ГГц < f ≤ 3,6 ГГц |
< -54 дБн |
|||||||||
3,6 ГГц < f ≤ 6,5 ГГц |
< -48 дБн |
|||||||||
Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц) |
f = 1 ГГц |
< -110 дБн/Гц (тип.) |
||||||||
f = 6,5 ГГц |
< -98 дБн/Гц |
|||||||||
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц) |
от 0,3 кГц до 3 кГц |
< 10 Гц СКЗ |
||||||||
от 0,03 кГц до 20 кГц |
< 50 Гц СКЗ |
|||||||||
Выходной уровень |
нормированное |
устанавливаемое |
||||||||
Max выходной уровень |
9 кГц ≤ f ≤ 100 кГц |
|
+5 дБм |
|||||||
100 кГц ≤ f ≤1 МГц |
+10 дБм |
+15 дБм |
||||||||
1 МГц < f ≤ 200 МГц |
+13 дБм |
+20 дБм |
||||||||
200 МГц < f ≤3,6 ГГц |
+13 дБм |
+27 дБм |
||||||||
3,6 ГГц < f ≤6,5 ГГц |
+13 дБм |
+20 дБм |
||||||||
Min выходной уровень |
9 кГц ≤ f <100 кГц |
|
-130 дБм |
|||||||
100 кГц ≤ f ≤ 3,6 ГГц |
-110 дБм |
-130 дБм |
||||||||
3,6 ГГц < f ≤ 6,5 ГГц |
-110 дБм |
-130 дБм |
||||||||
Разрешение |
0.01 дБ |
|||||||||
Абсолютная неопределенность уровня |
||||||||||
Неопределенность уровня |
|
от -60 до +13 дБм |
от -90 до -60 дБм |
от -110 до -90 дБм |
||||||
9 кГц ≤ f < 100 кГц |
≤0,7 дБ (тип.) |
≤0,7 дБ (тип.) |
≤0,7 дБ (тип.) |
|||||||
100 кГц ≤ f ≤ 200 МГц |
≤0,7 дБ |
≤0,9 дБ |
≤1,1дБ |
|||||||
200 МГц < f ≤ 3,6 ГГц |
≤0,7 дБ |
≤0,9 дБ |
≤1,1дБ |
|||||||
3,6 ГГц < f ≤ 6,5 ГГц |
≤0,9 дБ |
≤1,1 дБ |
≤1,3 дБ |
|||||||
КСВН (от 1 МГц до 6,5 ГГц) |
<1.8 (тип.) |
|||||||||
Установка уровня |
||||||||||
Время установки |
≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С) |
|||||||||
Макс. отраженная мощность |
||||||||||
Макс. напряжение DC |
50 В |
|||||||||
Макс. мощность |
1 Вт (от 1 МГц до 6,5 ГГц) |
|||||||||
Свипирование по амплитуде |
||||||||||
Режимы работы |
пошаговый (шаги амплитуды с равным интервалом); по списку (список с произвольным шагом) |
|||||||||
Режим |
одиночный, непрерывный |
|||||||||
Диапазон |
полный динамический диапазон |
|||||||||
Форма |
треугольник, пила |
|||||||||
Шаг изменения |
линейный |
|||||||||
Количество точек |
пошаговый: от 2 до 65535 |
|||||||||
Время экспозиции |
от 20 мс до 100 с |
|||||||||
Запуск |
Авто, ручной, внешний, по шине (USB, LAN) |
|||||||||
Внутренний модулирующий НЧ-генератор |
||||||||||
Форма сигнала |
синус, меандр |
|||||||||
Диапазон частот |
синус, свипирование по синусу |
от DC до 200 кГц |
||||||||
меандр |
от DC до 20 кГц |
|||||||||
Разрешение по частоте |
0.01 Гц |
|||||||||
Выходное напряжение |
Амплитуда в AC - режиме |
от 0 до 3 ВПИК |
||||||||
Амплитуда в DC - режиме |
от -3 до 3 В |
|||||||||
Разрешение по амплитуде |
2 мВ |
|||||||||
Совместимость модуляции |
||||||||||
|
АМ |
ЧМ |
ФМ |
ИМ |
I/Q (опция) |
|||||
АМ |
- |
○ |
○ |
△ |
× |
|||||
ЧМ |
○ |
- |
× |
○ |
○ |
|||||
ФМ |
○ |
× |
- |
○ |
○ |
|||||
ИМ |
△ |
○ |
○ |
- |
○ |
|||||
I/Q (опция) |
× |
○ |
○ |
○ |
- |
|||||
○: совместимость; ×: несовместимость; △: совместимость с AM с понижением |
||||||||||
Амплитудная модуляция |
||||||||||
Диапазон частот несущей |
≤ 3,6 ГГц |
|||||||||
Источник |
внутренний, внешний |
|||||||||
Глубина |
от 0 % до 100 % |
|||||||||
Разрешение |
0,1 % |
|||||||||
Точность fмод=1 кГц |
< 4 % от установленного значения + 1 % |
|||||||||
Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм) |
<3 % (тип.) |
|||||||||
Неравномерность АЧХ (m<80% от DC/10 Гц до 100 кГц) |
<3 дБ (ном.) |
|||||||||
Частотная модуляция |
||||||||||
Диапазон частот несущей |
≤ 3,6 ГГц |
|||||||||
Источник |
внутренний, внешний |
|||||||||
Max девиация |
N × 1 МГц (ном.) |
|||||||||
Разрешение |
<0,1 % девиации или 1 Гц, что больше |
|||||||||
Точность (fмод=1 кГц, внутренний источник модуляции) |
<2 % от установленного значения + 20 Гц |
|||||||||
Искажения (fмод=1 кГц, девиация = Nx50 кГц) |
<2 % (тип.) |
|||||||||
Неравномерность АЧХ (от DC/10 Гц до 100 кГц) |
<3 дБ (ном.) |
|||||||||
Фазовая модуляция |
||||||||||
Диапазон частот несущей |
≤ 3,6 ГГц |
|||||||||
Источник |
внутренний, внешний |
|||||||||
Max девиация |
N x 5 рад (ном.) |
|||||||||
Разрешение |
<0,1 % девиации или 0.01 рад, что больше |
|||||||||
Точность (fмод=1 кГц, внутренний источник модуляции) |
<1 % установленного значения + 0,1 рад |
|||||||||
Искажения (fмод=1 кГц, девиация = N x 5 рад) |
<1 % (тип.) |
|||||||||
Неравномерность АЧХ (от DC/10 Гц до 100 кГц) |
<3 дБ (ном.) |
|||||||||
Импульсная модуляция (опция DSG3000B-PUG) |
||||||||||
Диапазон частот несущей |
≤ 3,6 ГГц |
|||||||||
Источник |
внутренний, внешний |
|||||||||
Коэффициент вкл/выкл |
>70 дБ (100 кГц ≤ f ≤ 6,5 ГГц) |
|||||||||
Время нарастания/спада (10% / 90%) |
<50 нс |
|||||||||
Частота следования импульсов |
От DC до 1 МГц |
|||||||||
Импульсный генератор (опция DSG3000B-PUG) |
||||||||||
Режим работы |
одиночный импульс |
|||||||||
Период |
Диапазон от 40 нс 170 с Разрешение 10 нс |
|||||||||
Длительность |
Диапазон от 10 нс (170 с – 10 нс) Разрешение 10 нс |
|||||||||
Задержка запуска |
Диапазон от 10 нс 170 с Разрешение 10 нс |
|||||||||
Режим запуска |
Авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) |
|||||||||
Генератор импульсных последовательностей (опция DSG3000-PUG) |
||||||||||
Количество импульсов |
от 1 до 2047 |
|||||||||
Длительность импульсов |
от 20 нс до 170 с |
|||||||||
Повторение |
от 1 до 256 |
|||||||||
Входы и выходы |
||||||||||
Передняя панель |
||||||||||
РЧ-выход |
Импеданс |
50 Ом |
||||||||
Разъем |
N (розетка) |
|||||||||
Вход внешней модуляции |
Импеданс |
100 кОм / 600 Ом / 50 Ом |
||||||||
Связь |
AC/DC |
|||||||||
Чувствительность |
1 В (размах) для указанной глубине модуляции или отклонении (ном.) |
|||||||||
Разъем |
BNC (розетка) |
|||||||||
Внутренний модулирующий НЧ-генератор |
Импеданс |
50 Ом |
||||||||
Разъем |
BNC (розетка) |
|||||||||
Задняя панель |
||||||||||
Вход внешнего запуска |
Импеданс |
1 кОм (ном.) |
||||||||
Разъем |
BNC (розетка) |
|||||||||
Уровень запуска |
3,3 В TTL |
|||||||||
Выход сигнала достоверности |
Выходное напряжение |
0 В / 3,3 В (ном.) |
||||||||
Разъем |
BNC (розетка) |
|||||||||
Вход или выход импульса |
Импеданс |
50 Ом |
||||||||
Входное/выходное напряжение |
0 В / 3,3 В (ном.) |
|||||||||
Вход для внешнего опорного генератора (10 МГц) |
Импеданс |
50 Ом |
||||||||
Разъем |
BNC (розетка) |
|||||||||
Выход опорного генератора (10 МГц) |
Импеданс |
50 Ом |
||||||||
Разъем |
BNC (розетка) |
|||||||||
Общие характеристики |
||||||||||
Тип дисплея |
Цветной 4,3’ TFT экран с разрешением 480 × 272 |
|||||||||
Мощность потребления |
100 Вт макс. |
|||||||||
Питание |
220 В ,50 Гц |
|||||||||
Интерфейсы связи |
USB host, USB device, LAN |
|||||||||
Рабочий диапазон температур |
от 0 °C до 50 °C |
|||||||||
Габариты |
364 х 112 х 420 мм |
|||||||||
Вес |
8,03 кг |
