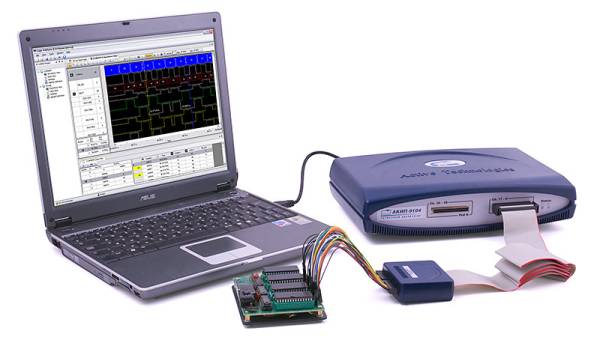

Логический анализатор АКИП-9104-2
Артикул | 030584 |
Компания TINVEST дилер | АКИП |
Артикул производителя: | 00-00008088 |
Наличие | На складе |
Цена
Включает НДС |
582 540 р.
576 715 р.
|
Вы можете купить Логический анализатор АКИП-9104-2 в интернет-каталоге TINVEST официального дилера АКИП по выгодной цене с доставкой по РФ.
36 вх. каналов (расширение до 288); частота дискретизации до 500 МГц / 1,5 ГГц; внутренний и внешний запуск, анализ состояний с частотой 200 МГц (для типа памяти DDR); память 2 Мбит на канал, время захвата до 130 минут; синхронизация по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону, 31 уровень синхронизации, комбинирование условий запуска; возможность совместной работы с цифровым осциллографом; Декодирование посл. протоколов передачи (RS 232, I2C,SPI, Microwire ,485, 422,UART) и смешанных сигналов с тактовой частотой до 200 МГц; передача данных по интерфейсу USB 2.0 на управляющий ПК; питание от адаптера 12 В (DC); в комплекте: логический пробник (2), кабель USB, адаптер питания, РЭ, ПО; 212×88×415 мм; масса 0,7 кг. Возможно объединение 2-х анализаторов посредством опии AT-XSS4.Ограниечение на последовательность условий запуска - максимально 16 условий. Отсутствует возможность анализа смешанных сигналов
АКИП-9104 (2М) | ||||||
---|---|---|---|---|---|---|
Параметры анализатора | ||||||
Частота дискретизации | до 500 МГц | |||||
Количество каналов | 36 (расширение до 288) | |||||
Память | До 2 Мбит / 1 кБит при 1,5 ГГц | |||||
Анализ состояний | Частота тактового импульса до 200 МГц (в режиме DDR (двойная скорость передачи)), минимальный временной интервал 5 нс Частота тактового импульса до 100 МГц (в режиме SDR (одинарная скорость передачи)), минимальный временной интервал 10 нс | |||||
Временной анализ | Частота дискретизации 500 МГц, минимальный временной интервал 2,5 нс | |||||
Синхронизация и анализ протоколов | ||||||
Условия синхронизации | по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону | |||||
Режимы синхронизации | Фронт и уровень, фронт или уровень, фронт затем уровень, уровень затем фронт, автозапуск, нет запуска, ручной запуск | |||||
Уровни синхронизации | 31 фиксированный уровень | |||||
Общие данные | ||||||
Напряжение питания | 12 В (DC) | |||||
Комплект поставки | Логический пробник, кабель USB, адаптер питания, руководство по эксплуатации, ПО | |||||
Габаритные размеры | 212 × 88 × 415 мм | |||||
Масса | 0,7 кг |
