АКИП-3409 генератор сигналов произвольной формы

АКИП-3409 генератор сигналов произвольной формы
АКИП-3409 генератор сигналов произвольной формы
АКИП-3409 генератор сигналов произвольной формы
Наличие: на складе Артикул: 018520 Компания TINVEST дилер: АКИП
Это цена с НДС по которой вы
можете купить товар сегодня
Цена:
33 833 р. с НДС
Получить коммерческое предложение

Генератор сигналов произвольной формы АКИП-3409 - двухканальный генератор сигналов специальной формы для тестирования и отладки радиоэлектронного оборудования.

Прибор имеет два независимых выхода, 14-разрядный ЦАП и низкий уровень цифрового дрожания сигнала.

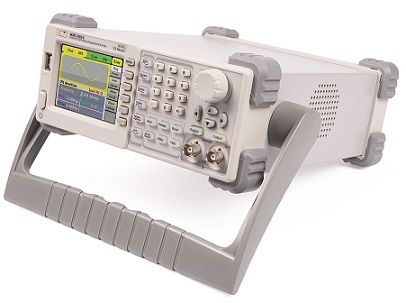

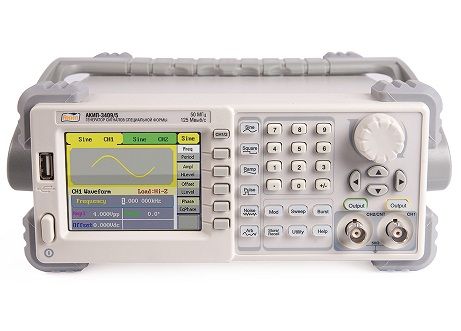

Выполнен в компактном форм факторе и имеет удобную ручку для переноски. ЖК-дисплей дает возможность отобразить характеристики воспроизводимого сигнала в цифровой и графической форме.

Особенности

  • Рабочие частоты - от 1 мкГц до 5 МГц
  • Разрешение при изменении частоты - 1 мкГц
  • 5 стандартных форм сигналов, включая белый шум
  • Выходное сопротивление 50 Ом
  • 46 произвольных предустановленных форм сигналов
  • Частота дискретизации 125 MГц
  • Пакетный режим и функция свипирования
  • Дисплей разрешением 320х240 с диагональю 9 см

Генератор сигнала работает с использованием технологии DDS, что дает возможность точно воспроизводить сигналы с нужными характеристиками и регулировать их. Технология DDS прямого цифрового синтеза  дает возможность АКИП-3409 изменять отдельные характеристики с помощью кнопок на передней панели, не затрагивая других параметров сигнала.

Для дистанционного управления и документации данных с помощью ПК используется ПО для формирования сигналов EasyWave. С его помощью можно загрузить в генератор СПФ из библиотеки, отредактировать его или создать свой сигнал с нуля с помощью графических инструментов или цифровых данных в таблице.

Прибор может опционально комплектоваться USB-GPIB кабелем для встраивания в системы автоматизированного контроля и оценки, существующие на предприятии.

Вы можете купить АКИП-3409 генератор сигналов произвольной формы в интернет-каталоге TINVEST официального дилера АКИП по выгодной цене с доставкой по РФ.

Модель Описание Цена, руб.
Генератор сигналов произвольной формы АКИП-3409/1 Диапазон частот (синус): 1 мкГц – 5 МГц; для меандра до 5 МГц
33833
Генератор СПФ АКИП-3409/4 Диапазон частот (синус): 1 мкГц – 20 МГц; для меандра до 20 МГц
43499
Генератор сигналов специальной формы АКИП-3409/3 Диапазон частот (синус): 1 мкГц – 25 МГц; для меандра до 25 МГц
40618
Опция 100 OCXO для АКИП-3409 Термостатированный опорный генератор, высокая долговременная стабильность частоты (< 2 x 10-7 в год) 22208
Техническое описание АКИП-3409

Количество каналов 2
Частотный диапазон ОТ 1 мкГц
Частотный диапазон ДО 5 МГц
Опорный генератор (погрешность установки частоты) ±1×10-4 | опция ±2×10-7
Выходной уровень (минимум) Канал 1- 2 мВпик-пик | Канал 2- 2 мВпик-пик
Выходной уровень (максимум) Канал 1- 10 Впик-пик | Канал 2- 3 Впик-пик
Выходной импеданс (Ом) 50
ЦАП (бит) 14
Память (СПФ) 16 кБ
Виды модуляции АМ | ЧМ | ФМ | ШИМ | АМн | ЧМн
ГКЧ Да
BURST Пакетный режим Да
Экран (см, разрешение) ЖК | 320х240 | 9 см
Особенности Два независимых выхода. Прямой цифровой синтез (DDS). Стандартные формы сигналов - 5 видов. Режим формирования сигнала произвольной формы до 5 МГц, дискретизация до 125 МГц (45 видов). ПО для формирования сигналов СПФ (EasyWave). Частотомер до 200 МГц.
Интерфейс USB | Опция - GPIB
Генератор АКИП-3409/1 1 шт.
Шнур питания 1 шт.
CD с ПО 1 шт.
Кабель USB 1 шт.
Руководство по эксплуатации 1 шт.
