Комплект трассо-дефектоискателя Связьприбор МК310 с генератором

Трассо-дефектоискатель СВЯЗЬПРИБОР М310 производится взамен снятого с производства трассо-дефектоискателя ПОИСК-310Д-2М и обладает полным набором методов для отыскания повреждения изоляции кабеля в полевых условиях:

• контактный (штыри) – высокочувствительный поиск повреждений до 1 МОм
• фазовый двухчастотный (бесконтактный) – поиск повреждений в дополнение к контактному
• «НЧ-ВЧ» двухчастотный – позволяет в сложных городских условиях быстро отыскивать повреждения (замокшие муфты)
• поиск утечек "воздушки" и в зданиях/колодцах на частоте 273 Гц с помощью клещей КО-29
• непрерывное автоматическое измерение глубины залегания и тока
• очистка от наводок (острый максимум)

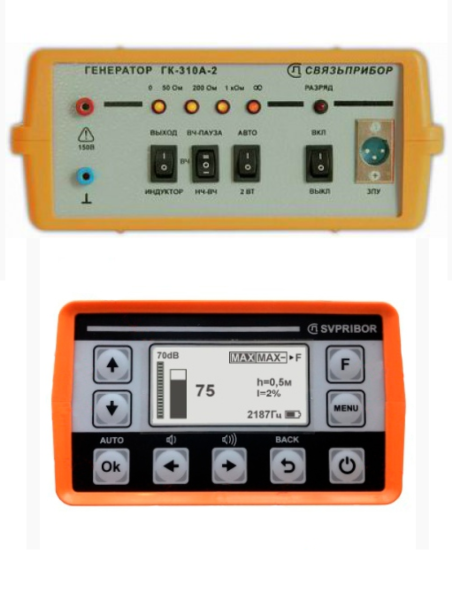

Комплект трассо-дефектоискателя состоит из приёмника, антенны, отборников пар, дефектоискателя и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора МК310 (ГК-310А-2)) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник регистрирует переменные магнитные поля в звуковом диапазоне частот, источником которых являются силовые кабели с током промышленной частоты и сети радиотрансляции.

В активном режиме поиска источником сигнала является генератор звуковой частоты МК310 (ГК-310А-2), подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое индуцирует сигнал в индуктивном датчике приемной антенны. Датчики располагаются в верхней и нижней части антенны. Индуцированные в антенне сигналы поступают в приемное устройство, где осуществляется их аналоговая и цифровая обработка.

Поиск и обнаружение трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Дефектоискатель состоит из комплекта контактных штырей и позволяет находить повреждения оболочек волоконно-оптических линий связи (ВОЛС), медных кабельных линий, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без нее.

Входящие в комплект индуктивный и ёмкостный отборники позволяют проводить отбор кабеля и жил.

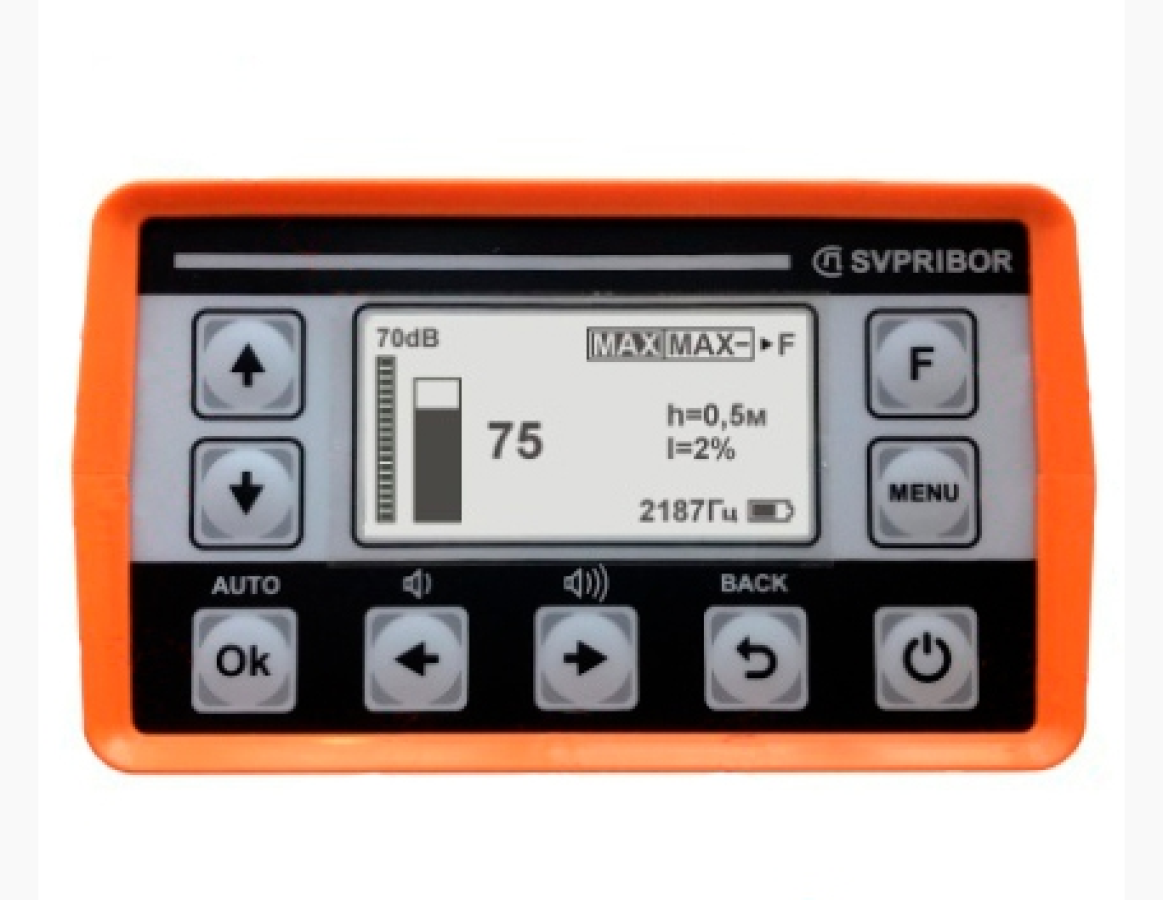

Особенности приемника М310

• Конструкция приёмника: легкий переносной блок в сумке
• LCD дисплей с подогревом
• Питание от LiFePO аккумуляторов, которые не боятся отрицательных температур
• Внешняя приёмная антенна подключается с помощью провода
• Работа на частотах от 10 до 26000 Гц в пассивном режиме
• Работа на частотах 273 Гц, 2187,5 Гц в активном режиме (в комплекте с генератором МК310 (ГК-310А-2))
• Работа на любой частоте в диапазоне от 200 до 35000 Гц (с применением стороннего генератора сигналов)
• Режим поиска "СВОЙ-ЧУЖОЙ", который по направлению сигнала помогает разобраться в местах скопления коммуникаций

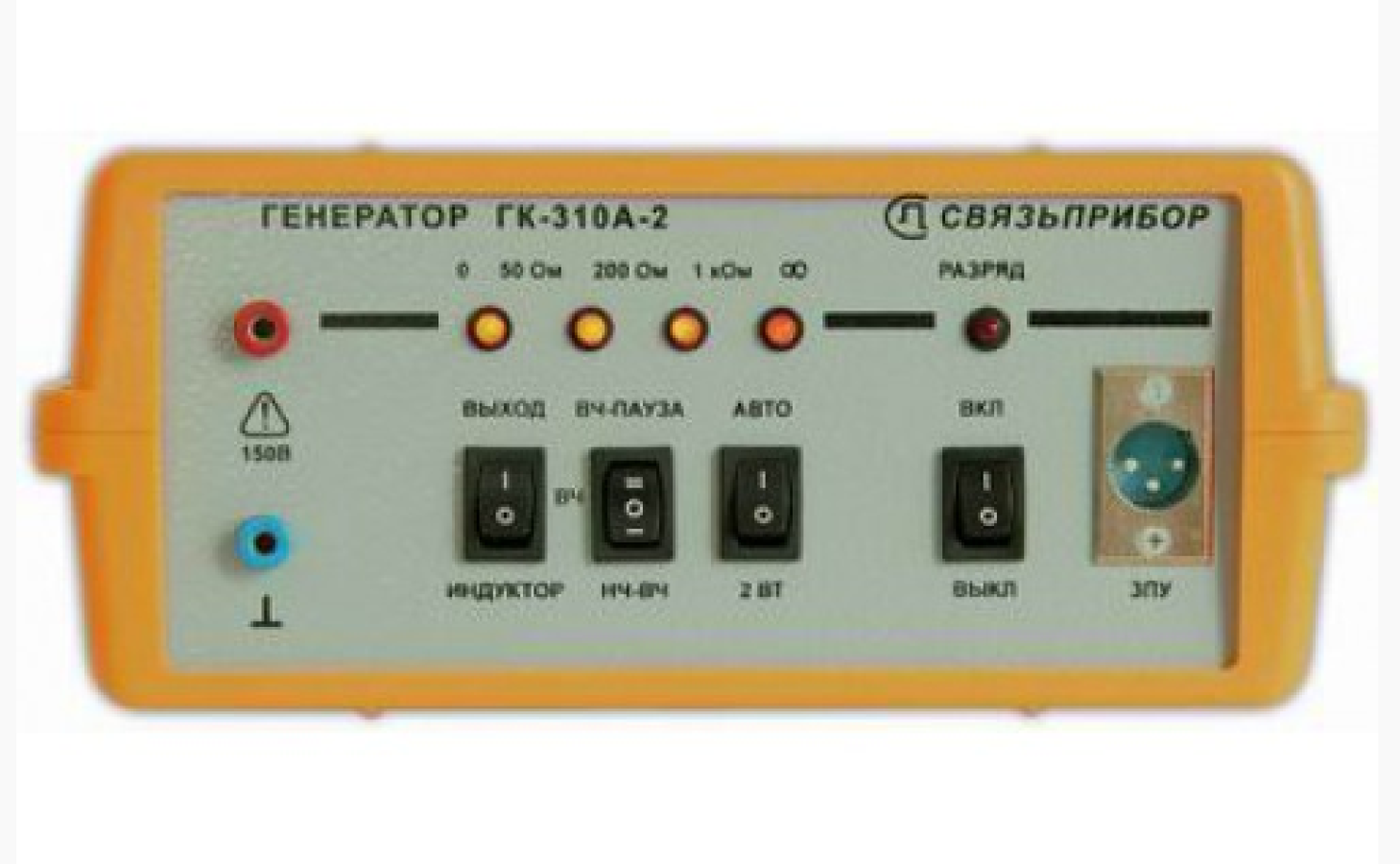

Особенности генератора МК310 (ГК-310А-2)

• Рабочие частоты: 2187,5 Гц и 273,5 Гц
• Работа на высокой, низкой или одновременно на двух частотах
• Автоматическое согласование и авторегулировка мощности до 10 Вт
• Режим фиксированной мощности 2 Вт
• Работа от 220 В или источника постоянного тока 12 В
• Встроенный индуктор для бесконтактного подключения в полевых условиях

Комплект поставки

Приемник:

• Приемник М310 - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Сумка для приемника - 1 шт.
• Сетевой адаптер 12 В - 1 шт.
• Аккумуляторные батареи LiFePo, тип«18650» (встроены в прибор) - 4 шт.

Антенна:

• Приёмная антенна - 1 шт.
• Сумка для антенны - 1 шт.

Отборники:

• Емкостный отборник пар - 1 шт.
• Индуктивный отборник - 1 шт.

Дефектоискатель (поиск повреждений оболочки):

• Контактный штырь - 2 шт.
• Провод для подключения контактных штырей - 1 шт.
• Сумка для контактных штырей - 1 шт.

Генератор:

• Генератор МК310 (ГК-310А-2) (АКБ встроена) - 1 шт.
• Провод для подключения генератора к нагрузке - 2 шт.
• Сетевой адаптер - 1 шт.
• Магнитный контакт - 1 шт.
• Штырь заземления - 1 шт.
• Крокодилы - 2 шт.
• Руководство по эксплуатации - 1 шт.
• Сумка для переноски генератора - 1 шт.

Характеристики

Технические характеристики приемника M310

Примечания:

1 Точность достигается после проведения настройки измерения глубины (раздел «ПРОВЕРКА ПРИБОРА»).

2 Контактный метод.

Технические характеристики генератора МК310 (ГК-310А-2)

Примечание:

1 Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом.
