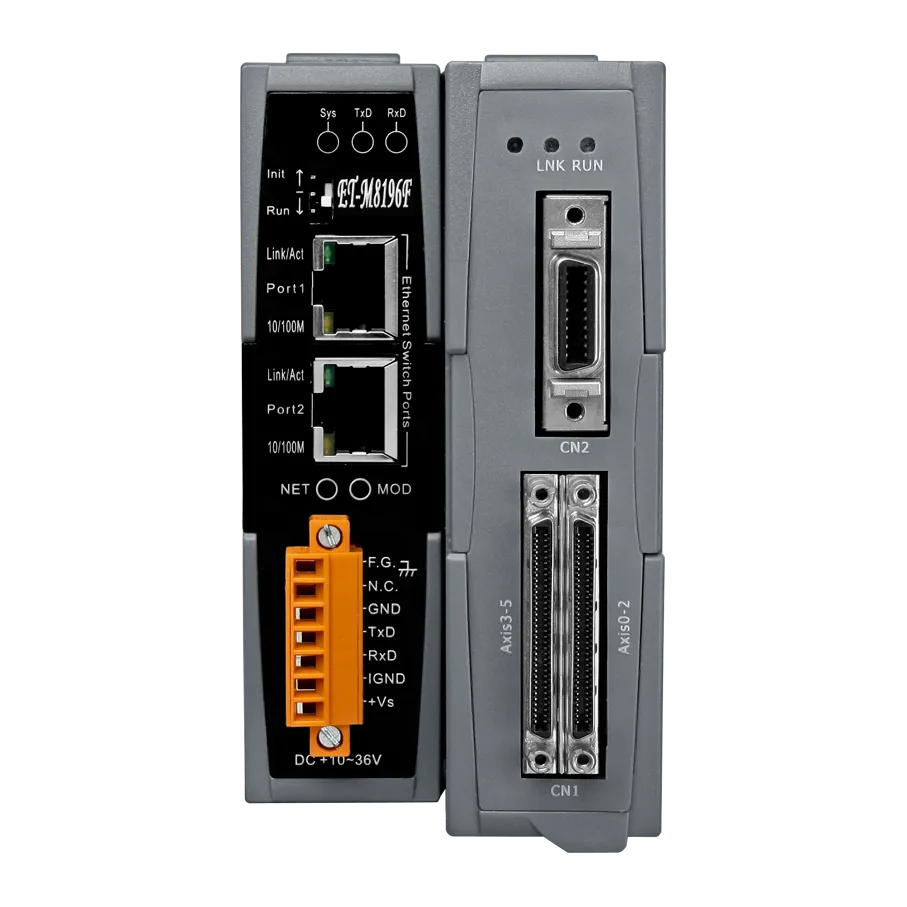

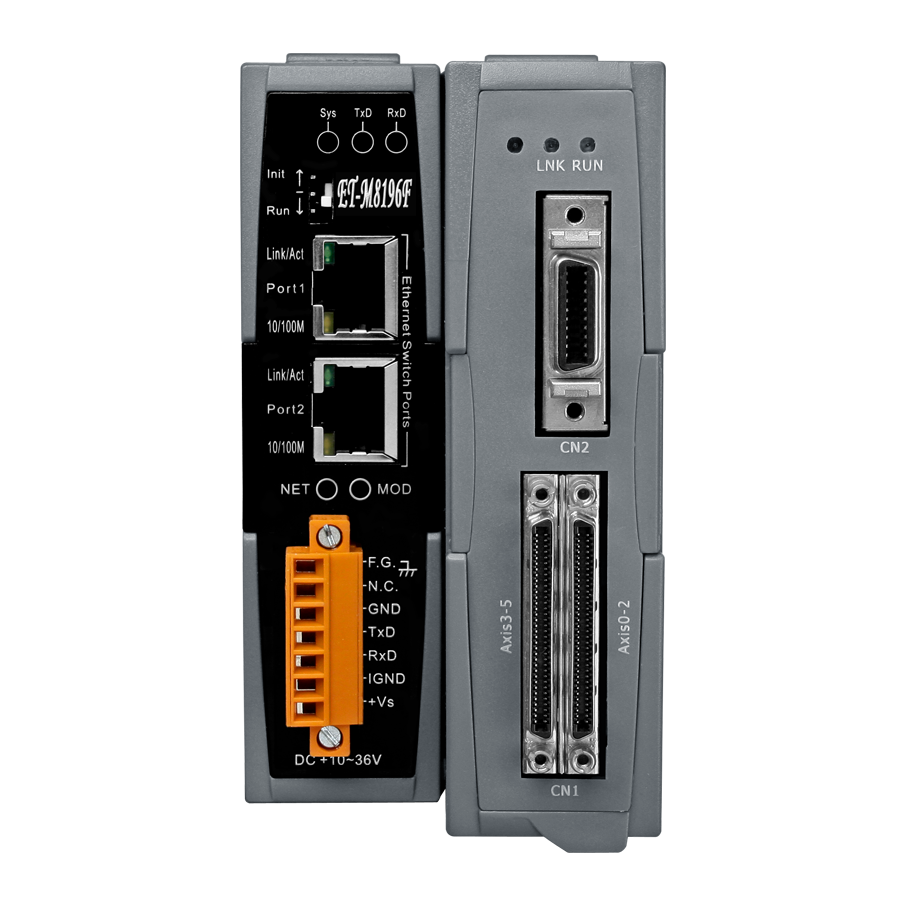

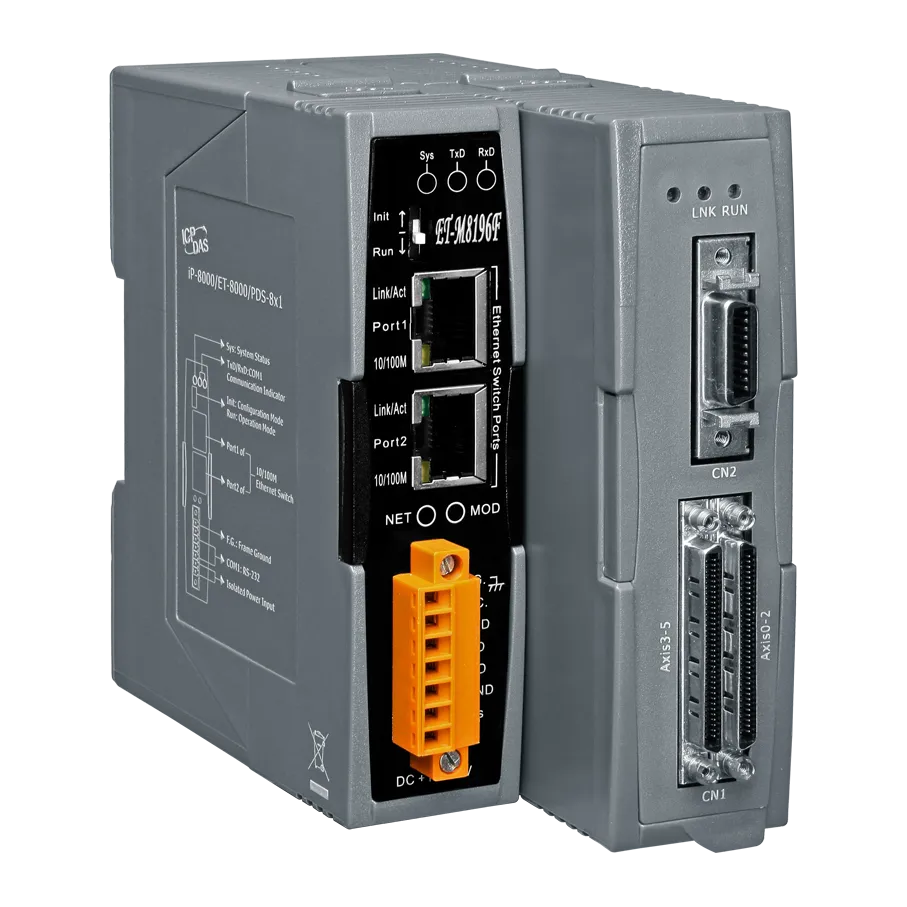

ET-M8196F

Высокоскоростной 6-координатный Ethernet-модуль управления движением

Характеристики

Артикул полный: 00-06123615
Габаритные размеры, мм: 65 x 125 x 121
Количество каналов дискретного ввода: 12 (до 128 по Frnet) 
Материал корпуса: Пластик 
Монтаж: На DIN-рейку 
Рабочее напряжение: +24 В 
Температура хранения, °C: -20 ~ +80 
Рабочая влажность, %: 5 ~ 90, без образования конденсата 
Рабочая температура, °C: 0 ~ +60 
Порты Ethernet: 2 x Ethernet 10/100 Base T(X) (разъем RJ45) 
Протоколы Ethernet: Modbus TCP 
Изоляция каналов внутренней логики: 2500 Vrms 
Количество каналов дискретного вывода: 3 (до 128 по Frnet) 
Максимальная частота счета: 12 МГц 
Разрешение счетчика/энкодера, бит: 32 
Драйверы для ОС: Windows XP/7/8/10 
Число осей: 6 
Тип команды: Пульсация 
Линейная интерполяция: 2/6 осей 
Круговая интерполяция: 2/3 оси 
Кривая скорости: S-образная, Трапецевидная 
Вводы механических переключателей: Home, Near Home, Limit, Emergency, Latch 
Интерфейс I/O серво-двигателя: Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC 
Тип управления движением: DSP Based 
Выходные пульсации: 4 MPPS макс. 
Режим пульсации: CW/CCW; PULSE/DIR; A/B Pulse 
Винтовая интерполяция: 3 оси 
Продолжающаяся интерполяция: 2/3 оси 
Режим кольцевого счетчика: Есть 
Интерфейс энкодера: A/B Pulse, Вверх/Вниз 
Триггер сравнения позиций: 4 МГц
