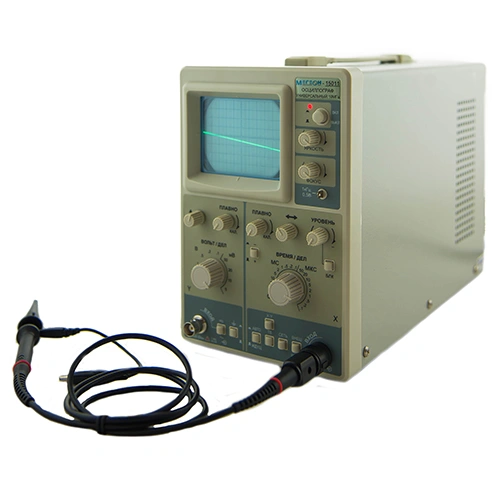

Электрооборудование Осциллограф МЕГЕОН 15011
| Артикул | 034446 |
| Компания TINVEST дилер | MEGEON |
| Артикул производителя: | 3148 |
| Наличие | На складе |
|
Цена
Включает НДС |
39 200 р.
|
Вы можете купить Осциллограф МЕГЕОН 15011 в интернет-каталоге TINVEST официального дилера MEGEON по выгодной цене с доставкой по РФ.
Стационарный осциллограф Мегеон 15011 является аналоговым измерительным прибором, которые широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях. Стоит отметить, что прибор оснащен интегрированным калибратором, а максимальная полоса пропускания составляет 10 МГц. Осциллограф Мегеон 15011 оснащен одним входным каналом и имеет ЭЛТ дисплей.
Осциллограф поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий. Благодаря вертикальному исполнению корпуса и небольшим габаритам, данный осциллограф идеально подойдет для испытания и тестирования электронного оборудования в лабораторных условиях.
| МЕГЕОН 15011 | ||
|---|---|---|
| Количество каналов | 1 | |
| Полоса пропускания | (0 … 10) МГц | |
| Вертикальное отклонение: | ||
| Коэффициент отклонения | 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) | |
| с делителем 1:10 | 50 мВ/дел … 50 В/дел | |
| основная погрешность | ±5% | |
| основная погрешность с делителем 1:10 | ±7% | |
| Плавная регулировка коэффициента отклонения от калиброванного значения | 2,5 раза | |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 400 В | |
| Время нарастания переходной характеристики | 35 нс | |
| Входное активное сопротивление | 1 МОм | |
| с делителем 1:10 | 10 МОм | |
| Входная емкость | 25 пФ | |
| с делителем 1:10 | 20 пФ | |
| Горизонтальное отклонение: | ||
| Коэффициент развертки | 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) | |
| Плавная рагулировка коэффициента развертки от калиброванного значения | 2,5 раза | |
| основная погрешность | ±5% | |
| Режим работы развертки | автоколебательный, ждущий, блокировка уровня запуска | |
| Синхронизация: | ||
| Диапазон частот | 20 Гц … 10 МГц | |
| Виды синхронизации | от внутреннего источника, от внешнего источника, сети, телевизионным сигналом | |
| Амплитуда внешней синхронизации | (0,3 … 1) В | |
| Нестабильность синхронизации | 0,1 дел | |
| Общие характеристики: | ||
| Встроенный калибратор выдает импульсы прямоугольной формы (меандр): | ||
| амплитуда | 0,5 В | |
| погрешность | ±2% | |
| частота | 1 кГц | |
| погрешность | ±2% | |
| Размер экрана ЭЛТ | 36×48 мм (6×8 делений) | |
| Ширина линии луча | 0,8 мм | |
| Электропитание: | ||
| от сети переменного тока | 220 В, 50 Гц | |
| потребляемая мощность | 25 В-А | |
| Условия эксплуатации: | ||
| температура окружающей среды | (+5 … +40) o С | |
| относительная влажность при температуре +25 o С | 85% | |
| время непрерывной работы | 8 ч | |
| Габаритные размеры: | 130 × 240 × 290 мм | |
| Масса | 3,5 кг | |
