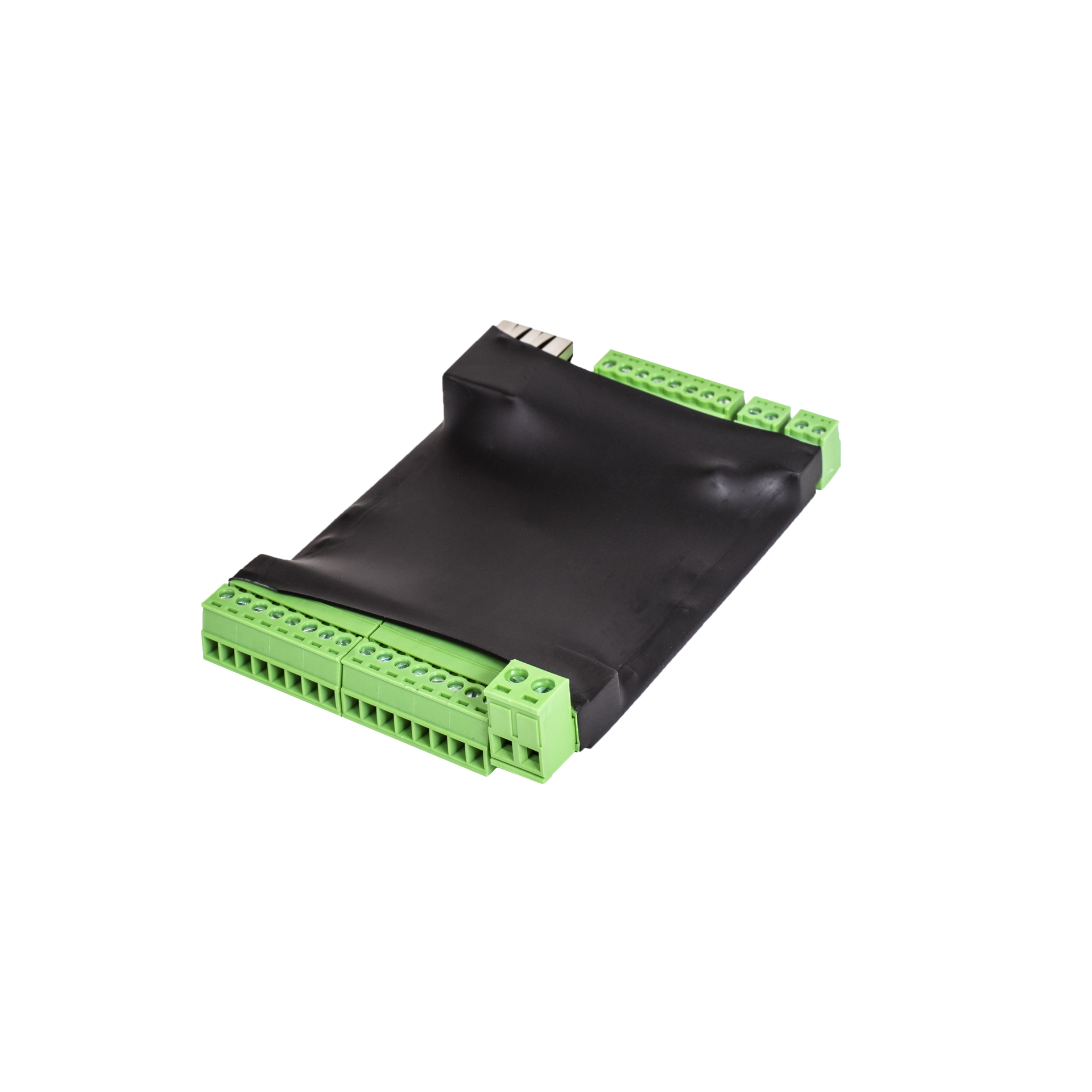

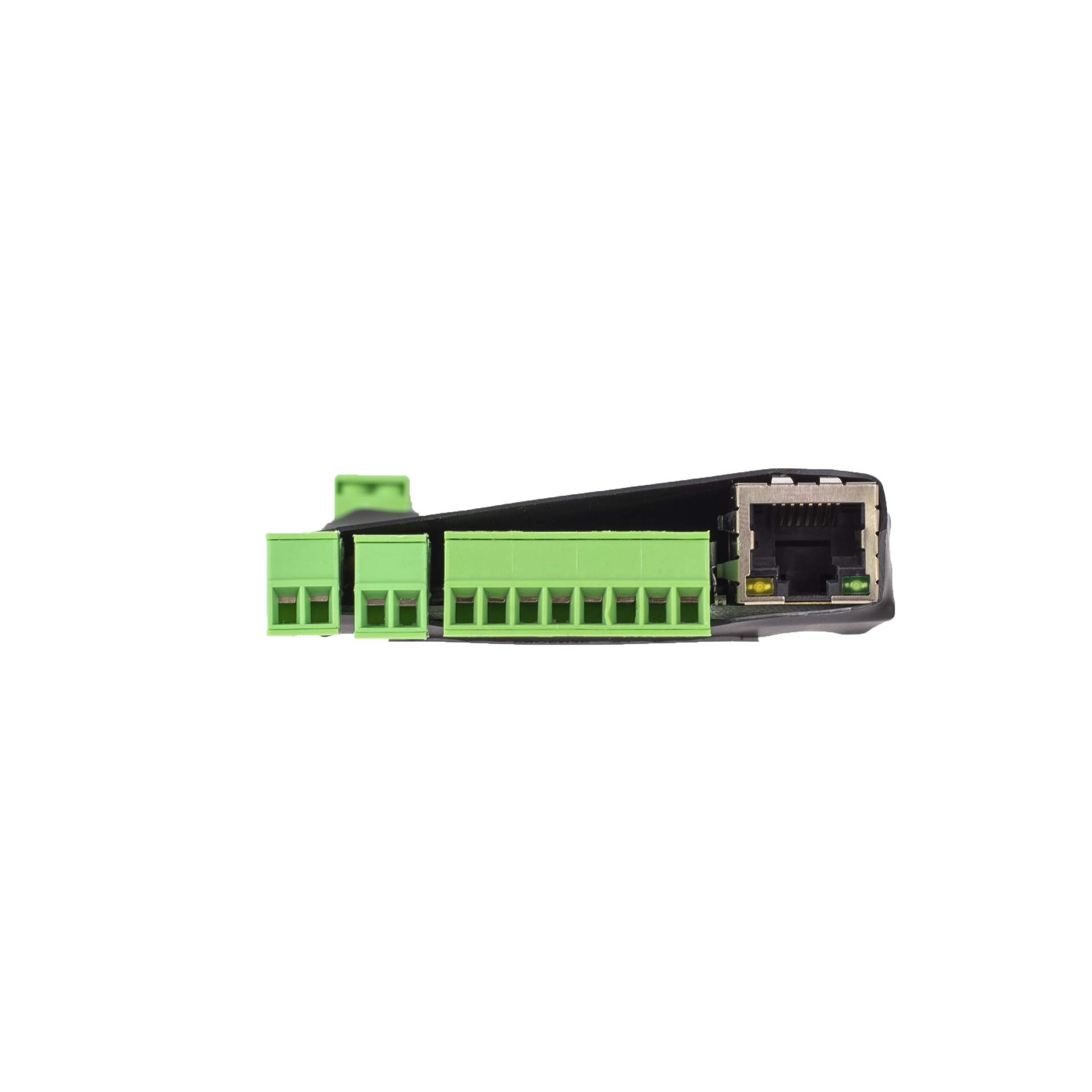

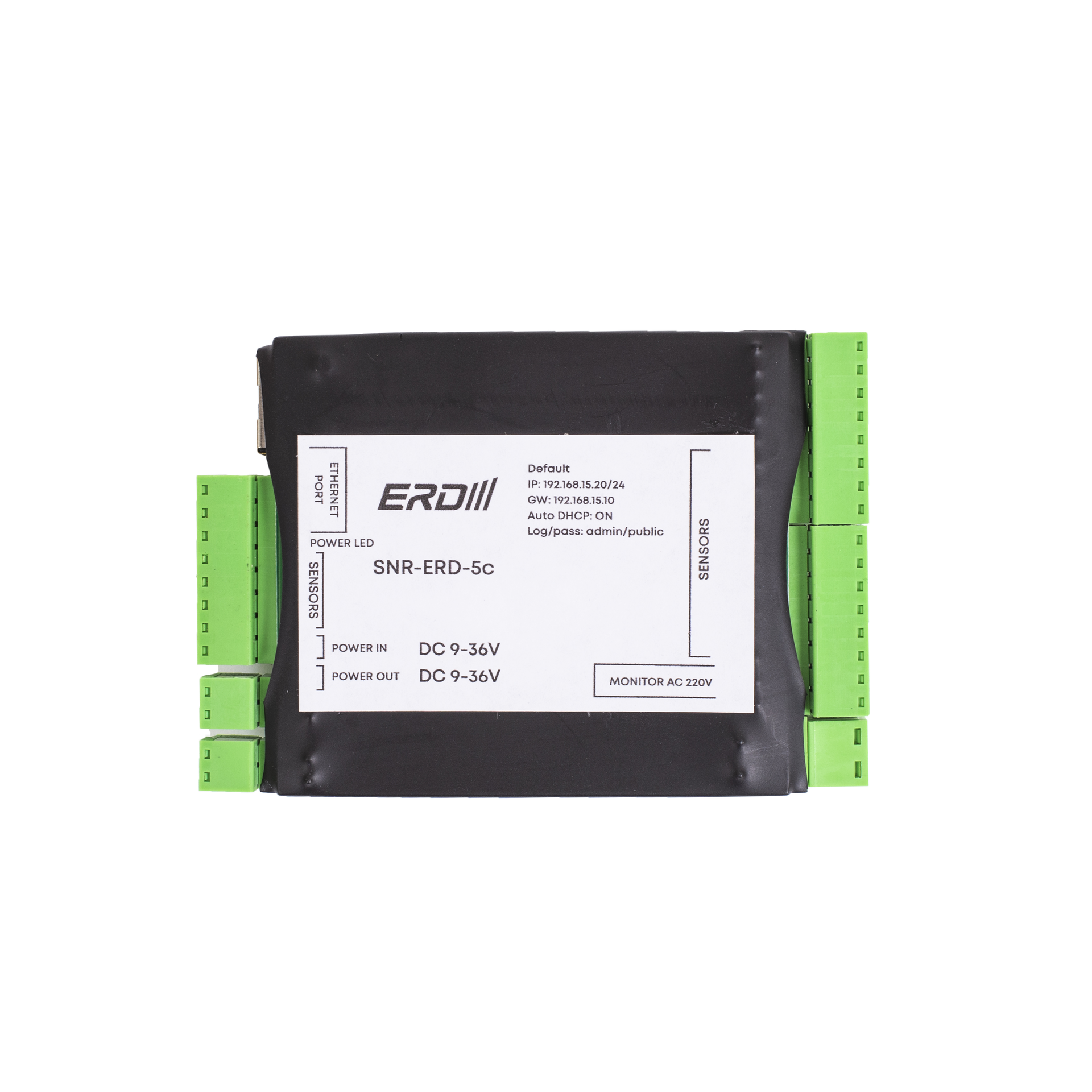

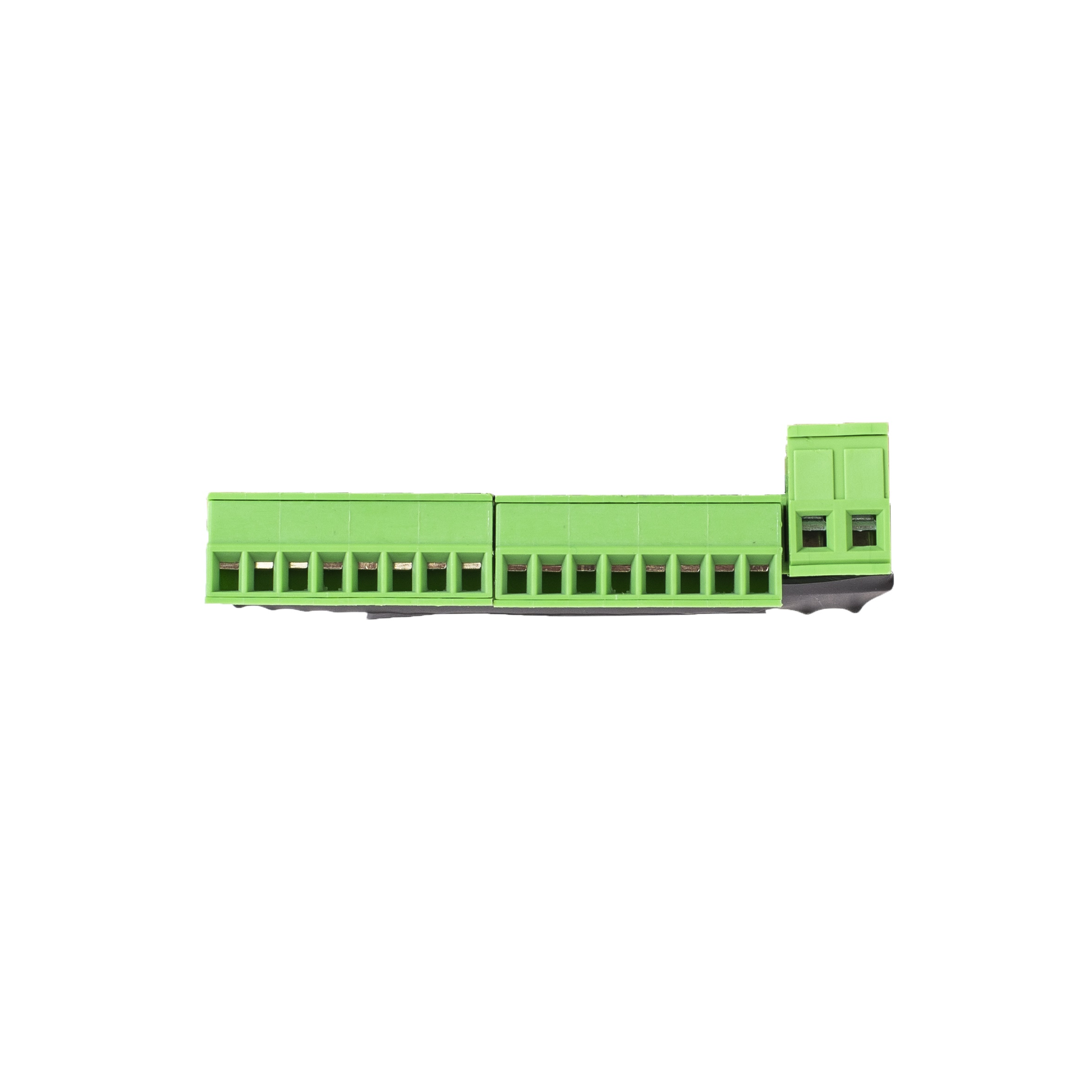

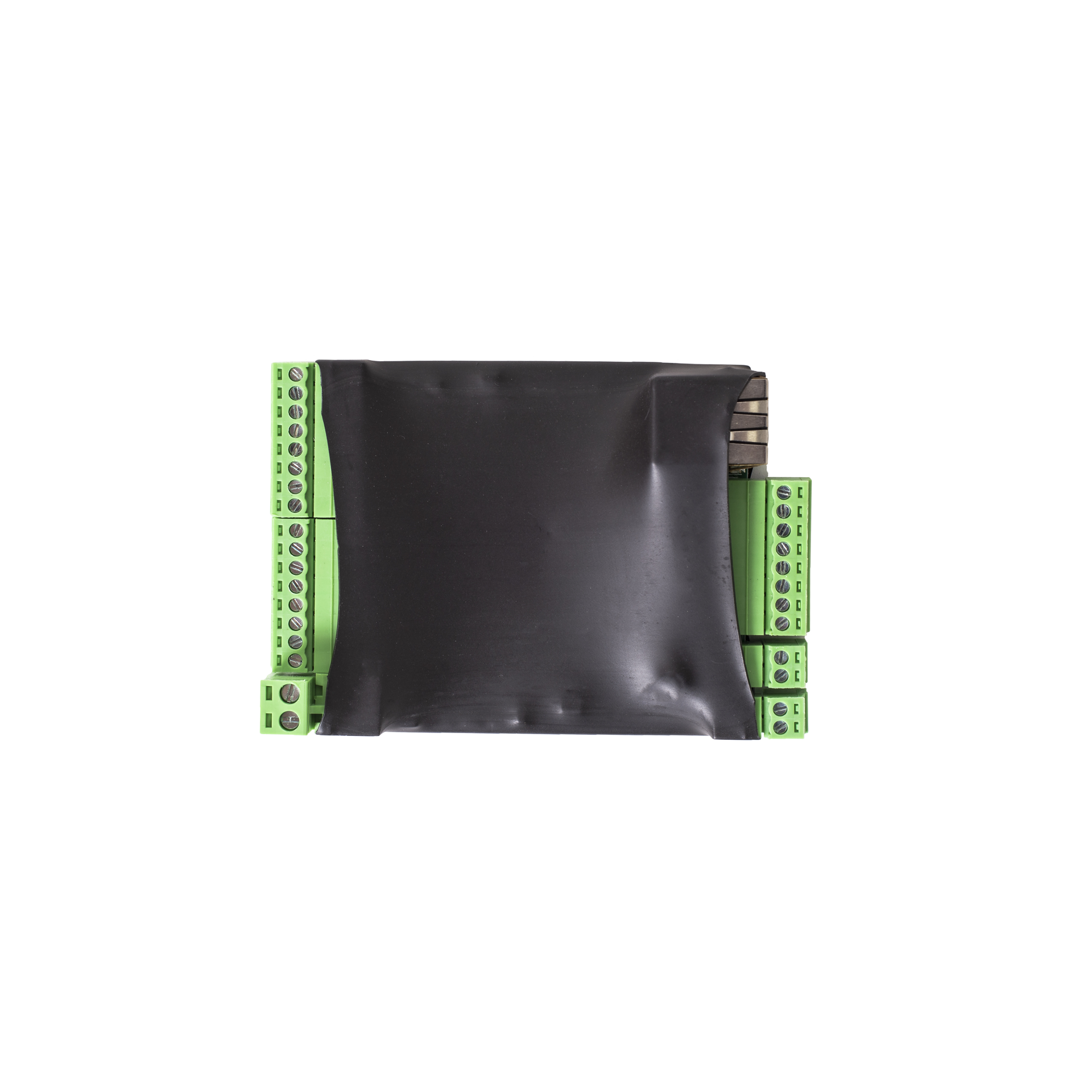

Устройство удалённого контроля и управления ИБП SNR-ERD-5c

 Контроллер многофункциональный SNR-ERD-5 (далее - SNR-ERD) предназначен для организации автоматизированной системы управления производственными процессами, в том числе для измерения, сбора и хранения данных с первичных преобразователей и микропроцессорных измерительных преобразователей, обеспечения функции шлюзования различных интерфейсов и сетей связи, регистрации дискретных сигналов состояния оборудования, выдача команд телеуправления, обработки полученной информации и передачи её на вышестоящие уровни системы управления.

Специализация устройства на управление источниками бесперебойного питания UPS по средством протокола Megatec. Поддерживаются все модели где присутствует этот протокол.

 Область применения: системы сбора и передачи информации; автоматизированные системы коммерческого и технического учёта различных ресурсов, автоматизированные системы диспетчерского управления на объектах предприятий электросвязи, электроэнергетики, нефтегазодобывающей промышленность, а так же на предприятиях других отраслей промышленности.

Основные характеристики:

  Универсальные дискретные контакты, программируемые на вход или на выход;
  Цифровой вход для подключения датчиков температуры (DS18B20);
  Отслеживание наличия напряжения, функция «датчик фазы»,прямой 220 вход;
  Аналоговый вход, 0-72В DC, 2шт;
  Преобразователь интерфейсов Eth-RS232/485, с расширенными возможностями прямого опроса по RS485 Megatec;
  Универсальное питание, через винтовой коннектор номинально 7-36В;

Технические характеристики

Электропитание:  9-36В,

Интерфейсы связи:  Ethernet 10/100, RS-232, RS-485, 1-Wire

Порты дополнительного питания внешних устройств:  5В/20мА и 9-36В/200мА

Порты DIO (Digital Input/Output): Режим DI: напряжение при XX – 3В, ток КЗ – 2,6мА.

                                                           Режим DO1-4,6: напряжение до 5В, рабочий ток до 10 мА

                                                           Режим DO5: напряжение до 5В, рабочий ток до 200 мА

Порт «Датчик Фазы»:  Входное напряжение 220В

Аналоговый вход:  0-70В c погрешностью ±0,3В

ТТХ:  100*70*19

Крепление, корпус Корпус:  термоусадка, крепление отсутствует

Условия среды эксплуатации:  от минус 40 °С до плюс 55 °С относительная влажность не более 85 % при температуре 25 °С.

Электромагнитная совместимость соответствует ГОСТ CISPR 24-2013
