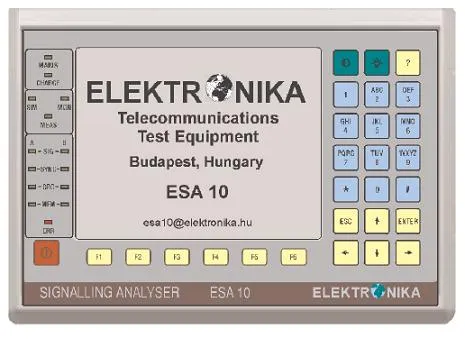

Elektronika ESA 10 - анализатор сигнализации

Elektronika ESA 10 - базовый блок анализатора сигнализации 2048 кбит/с высокоомным входом.

В соответствии с выбранной опцией (заказывается отдельно), он позволяет провести анализ сигнализации цифровых телефонных станций, сетей и их взаимодействия.
Прибор ESA 10 выполняет тестирование стыков согласно рекомендациям МСЭ-T G.703 / G.704 / G.706 / I.431 и ETSI ETS 300 011.

Особенности

• Анализ и контроль данных сигнализации
• Аналоговые протоколы CAS
• Системы CCS
• Статистика и прослеживание вызова
• Анализ сигнальных битов(CAS)
• Анализ PCM30, PCM30CRC, PCM31, PCM31CRC
• Симуляция ISDN
• Одновременное генерирование нескольких вызовов(макс. 30)
• Контроль речевых каналов с помощью встроенного громкоговорителя
• Вход внешнего тактового сигнала
• Дисплей ЖКИ на 320х240 точек
• Индикаторы на светодиодах, показывающие установленные позиции и состояние
• Внутренняя аккумуляторная батарея
• Английский и русский язык
• Интерфейс USB для подключения к ЭВМ

Технические характеристики

Параметры	Значение
Стык E1
Электрические характеристики	Рек. МСЭ-Т I.431/G.703, ETS 300 011
Вход	несимметричный: 75 Ом или более 2 кОм (соединитель BNC) симметричный: 120 Ом или более 2 кОм (соединитель RJ45)
Режим	75 Ом, 120 Ом, высокоомный
Чувствительность приемника	более 30 дБ
Интерфейс CLK (тактовый сигнал)
Вход	Рек. МСЭ-Т G.703
Соединитель	RJ 9
Закон кодирования
Выбор с помощью программы	закон А или
Общие технические характеристики
Питание	внутренняя аккумуляторная батарея внешнее зарядное устройство (адаптер переменного тока)
Время работы от заряженного аккумулятора	8 часов
Время заряда батереи (в режиме быстрого заряда)	менее 3 часов
Дисплей	графический ЖКИ, 320 х 240 точек с подсветкой
Последовательный интерфейс	USB 1,1
Температура эксплуатации	от 0 до +50 °C
Температура хранения	от -20 до +70 °C
Габариты	224 х 160 х 44 мм
Вес	1,5 кг
