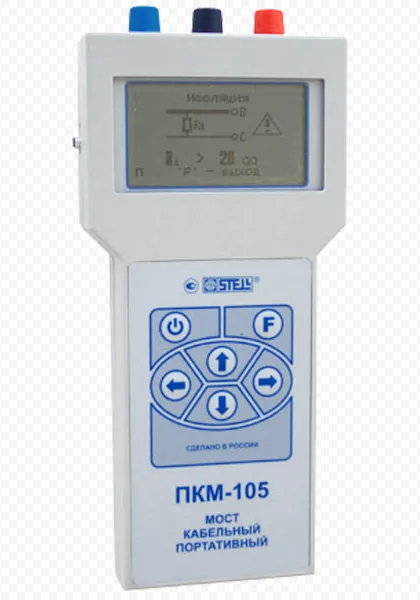

Программное обеспечение Мост кабельный портативный СТЭЛЛ ПКМ-105
| Артикул | 002395 |
| Компания TINVEST дилер | СТЭЛЛ |
| Наличие | На складе |
|
Цена
Включает НДС |
62 400 руб.
61 776 руб.
|
Вы можете купить Мост кабельный портативный СТЭЛЛ ПКМ-105 в интернет-каталоге TINVEST официального дилера СТЭЛЛ по выгодной цене с доставкой по РФ.
Мост портативный кабельный ПКМ-105 предназначен для измерения параметров кабельных линий и определения мест повреждения телекоммуникационных кабелей методами постоянного и переменного тока.
Микропроцессорный прибор ПКМ-105 реализует мостовые методы измерения сопротивления шлейфа, оммической асимметрии, емкости кабеля, сопротивления изоляции и расстояния до обрыва или места понижения изоляции кабельной линии.
ПКМ-105 заменит приборы ПКП-5 (Украина), ИРК-ПРО (Россия), BARTEC-10T, BARTEC-5T (Германия) и ряд других аналогичных приборов.
Комплект поставки:
- прибор ПКМ-105 (с аккумуляторами) - 1,
- - провод для подключения к линии -3,
- - кабель связи с компьютером - 1,
- - программа "ПКМ-105" на дискете - 1,
- - сумка - 1,
- - руководство по эксплуатации - 1,
- - формуляр - 1,
- - блок питания-зарядки 85...265В, 47...63Гц - 1
Технические характеристики
| Измеряемый параметр | Диапазон измерения | Погрешность измерения | |
| Сопротивление шлейфа | 0,1 Ом ...10 кОм |
0,1 Ом ... 2 кОм 2 к Ом ... 10 кОм |
0,1% ± 0,1 Ом 0,5% |
| Оммическая асимметрия |
0,1 Ом ... 100 Ом, при сопротивлении шлейфа не более 2 кОм |
0.2 % ± 0,1 Ом | |
| Емкость линии | 1 нФ ... 3 мкФ |
5% ± 1 нФ (Измерение производится от встроенного источника тока синусоидальной формы) |
|
| Сопротивление изоляции | 10 кОм ... 20 ГОм |
10 кОм ... 10 ГОм 10 ГОм ... 20 ГОм |
10% ± 1 кОм не нормируется |
|
Расстояние до места повреждения (понижения изоляции, утечки) |
Зависит от погонного сопротивления кабеля, температуры и др. 0 ... 50 км (при погонном сопротивлении 50 Ом/км) |
При сопротивлении шлейфа до 2 кОм и сопротивлении утечки от 0 до 10 МОм 0,1% ... 1% (в зависимости от места расположения утечки в изоляции) |
|
| Отображение информации | Режимы измерения, измерительные схемы и измеренные параметры отображаются в графическом, символьном и алфавитно-цифровом виде на графическим LCD-дисплее с разрешением 128х64 точки, с подсветкой | ||
| Режимы измерения |
- Непосредственное измерение - Работа с памятью - Передача и прием информации с компьютера |
||
| Внутренняя память |
Запоминание и долговременное (не менее 10 лет) хранение без питания: - не менее 200 результатов измерения с измерительными схемами - параметров не менее 64 кабелей |
||
| Борьба с помехами | Отстройка от помех, имеющихся в кабельной линии в виде наведенных потенциалов и шумов | ||
| Калибровка | Полуавтоматическая (требуется замыкание присоединительных кабелей) | ||
| Питание |
- встроенные пальчиковые аккумуляторы (4 штуки размера АА) - сеть переменного тока напряжением 85...265 В, 47...63 Гц |
||
| Энергопотребление | Не более 2 Вт (при выключенной подсветке) | ||
| Условия эксплуатации | Диапазон рабочих температур: -10°С ... +50°С | ||
| Габаритные размеры | 106 х 224 х 40 мм | ||
| Масса | Не более 0,8 кг (со встроенными аккумуляторами) | ||
