Seba KMK 8 - измерительный мост
Артикул | 017364 |
Компания TINVEST дилер | Seba |
Наличие | Под заказ |
Цена
|
По запросу |
Вы можете купить Seba KMK 8 - измерительный мост в интернет-каталоге TINVEST официального дилера Seba по выгодной цене с доставкой по РФ.
Измерительный мост Seba KMK 8 - прибор для контроля, локализации повреждений и квалификации кабелей связи

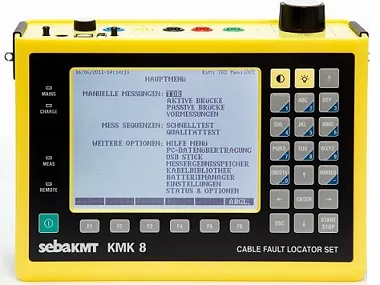

KMK 8 – легкий переносной прибор, предназначенный для оценки состояния кабелей, для контроля, поиска повреждений и для аттестации кабелей связи.
KMK 8 на основе запрограммированных параметров, заданной или измеренной температуры кабеля рассчитывает длину кабеля и расстояние до повреждения.
КМК 8 располагает графическим дисплеем, легким в обслуживании меню и многосторонней системой помощи. Результаты измерений можно сохранить во внутреннем ЗУ, передать на ПК или USB-флешку в виде PDF или Excel файла.
Питание от встроенного NiMH аккумулятора, который можно подзаряжать от аккумулятора автомобиля (12 V DC) или от внешнего зарядного устройства 230 В.
Особенности
- Интегрированный рефлектометр
- Активный измерительный мост для высокоточного измерения R и C, а также поиск повреждений DC и AC по методу Граафа
- Измерения с активным ведомым прибором на дальнем конце кабеля
- Пассивный мост Витстона для измерения R и C, а также для поиска повреждений DC и AC
- Тестовая система для предварительных, быстрых измерений и измерений качества
- Измерения постороннего напряжения в кабельных системах
- Система информации и сигнализации
- Дистанционная система управления электронными переключателями шлейфа.
Технические характеристики
Импульсный рефлектометр | |||
Диапазоны измерения | |||
Для непупинизированных кабелей V/2=100) | 16 м … 32 км | ||
Обработка результатов измерения | |||
Курсором и маркером | в метрах | ||
Обновление графика измерения | ~4 раза/сек. | ||
Функция Zoom | Максимум 16 | ||
Погрешность | |||
Локализация повреждений |
0.2 % от изм. диапазона | ||
0.01 м | |||
Разрешение | |||
Скорость распространения импульса | |||
Для непупинизированных кабелей | |||
V/2 | 45 … 149 м/мкс | ||
NVP | 30 … 99 % | ||
Для пупинизированных кабелей | |||
V/2 | 1.2 … 30 м/мкс | ||
NVP | 0.8 … 20 % | ||
Характеристика импульсов | |||
Ширина для непуп.кабелей |
4 нс … 6 мкс |
||
Ширина для пупин.кабелей | 330 мкс | ||
Амплитуда | 1.3 … 12 В на 120 Ом | ||
Подключение кабельной линии | |||
Импеданс | 120 Ом симметричный | ||
Регулировка баланса | 50 … 270 Ом | ||
Регулировка усиления | |||
Диапазон настройки | 0 … 90 дБ | ||
Шаг | 6 дБ/шаг | ||
Корректировка амплитуды в зависимости от расстояния | |||
Ступени | 10 | ||
Активный измерительный мост | |||
Измерение напряжения помех | |||
Постоянное напряжение | 0 … 400 В | ||
Переменное напряжение | 0 … 250 В | ||
Погрешность | ±3 % ±1 В | ||
Диапазон частот | 15 … 300 Гц | ||
Входное сопротивление | 2 MОм | ||
Сопротивление шлейфа | |||
Измерительный диапазон | 1 Ом … 10 кОм | ||
Погрешность при >100 Ом | ±0.3 % ±0.1 Ом | ||
Омическая ассиметрия | |||
Сопротивление шлейфа | 10 Ом … 5000 Ом | ||
Погрешность | ±0.2 % от Rs ±0.2 Ом | ||
Сопротивление изоляции | |||
Измерительный диапазон |
10 кОм … 300 MОм |
||
Измерительное напряжение | 100 В | ||
Погрешность | ±2 … 5% ±1 кОм | ||
Емкость | |||
Измерительный диапазон |
10 нФ … 2 (10) мкФ |
||
Измерительное напряжение | 11 Гц, 100 В | ||
Погрешность | ±2 % ±0.2 нФ | ||
Емкостная ассиметрия | |||
Измерительный диапазон |
10 нФ … 2000 нФ |
||
Измерительное напряжение | 11 Гц, 100 В | ||
Погрешность Lx/L | ±0.2 % | ||
DC локализация повреждений | |||
Методы |
Мюррей, Кюпфмюллер, 3 точки | ||
Диапазон сопротив.шлейфа |
1 Ом … 10 кОм | ||
Диапазон сопр.повреждения | До 100 MОм | ||
Измерительное напряжение | 100 В | ||
Погрешность | (Rs = 2 кОм, Lx/L=0,1 … 1) | ||
Сопротивление повреждения | |||
< 1 MОм |
± 0.2 % |
||
1 MОм … 5 MОм |
±0,3 % |
||
5 MОм … 25 MОм |
± 0.5 % |
||
25 MОм … 100 MОм |
2% |
||
AC локализация повреждений: обрыв жилы | |||
Измерительный диапазон | до 20 км (зав.от типа кабеля) | ||
Погрешность | ±2 % ±0.2 нФ | ||
Пассивный измерительный мост | |||
Сопротивление шлейфа | |||
Измерительный диапазон | 1 Ом … 10 кОм | ||
Погрешность | ±0.3 % ±0.3 Ом | ||
Сопротивление изоляции | |||
Режимы работы |
Быстрое измерение, Измерение качества | ||
Измерение качества | |||
Быстрое измерение |
10 кОм … 300 MОм | ||
Измерение качества |
до 10 ГОм | ||
Измер.напряжение | 100 В | ||
Погрешность |
|
||
10 кОм … 50 MОм |
5 % ±1 кОм |
||
50 MОм … 100 MОм |
10% |
||
100 MОм … 5 000 MОм |
20% |
||
5 000 MОм … 10 000 MОм |
30% | ||
Омическая ассиметрия | |||
Сопротивление шлейфа |
1 Ом … 5000 Ом | ||
Погрешность |
±0.2 % от Rs ±0.2 Ом | ||
Разрешение Lx/L (Mk)-знач. | |||
В диапазоне ∆R <10 % |
1/10000 | ||
В диапазоне ∆R >10 % |
1/1000 | ||
DC локализация повреждений | |||
Методы |
Муррей, Кюпфмюллер, 3 точ | ||
Диапазон сопр.повреждения | 1 Ом … 10 кОм | ||
Измерительное напряжение | 100 В | ||
Погрешность | (Rs = 2 kОм, Lx/L=0.1… 1) | ||
Сопротивление повреждения |
|||
< 1MОм | 0.2 % | ||
1 MОм … 5 MОм |
0.3 % | ||
5 MОм … 25 MОм |
0.5 % | ||
25 MОм … 100 MОм |
2% | ||
Разрешение Lx/L(M)знач. |
1/1000 | ||
AC локализация повреждений: метод Кюпфмюллера | |||
Диапазон сопротив.шлейфа |
1 Ом … 10 кОм | ||
Диапазон сопр.повреждения | до 25 MОм | ||
Измерительное напряжение |
11 Гц, 100 В | ||
Погрешность |
(Rs = 2 кОм, Lx/L=0.1 … 1) | ||
Сопротивление повреждения |
|||
< 1MОм |
±0.3 % | ||
1 MОм … 5 MОм |
±0.5 % | ||
5 MОм … 25 MОм |
±1.0 % | ||
Разрешение M значения |
1/1000 | ||
Емкостная ассиметрия переменным током | |||
Диапазон измерения |
10 нФ … 2000 нФ | ||
Погрешность знач. Lx/L |
±0.2 % | ||
Измерительное напряжение |
11 Гц, 100 В | ||
Разрешение значения Lx/L | |||
В диапаз. Lx/L=0.9 … 1.1 |
1/10000 | ||
В диапаз. Lx/L<0.9Lx/L>1.1 |
1/1000 | ||
Локализация повреждений: метод Граафа | |||
Диапазон сопротив.шлейфа | 10 Ом … 10 кОм | ||
Диапазон тока |
5мкA … 1A | ||
Погрешность (I>10 мкA) |
±0.3 % … ±2 % |
