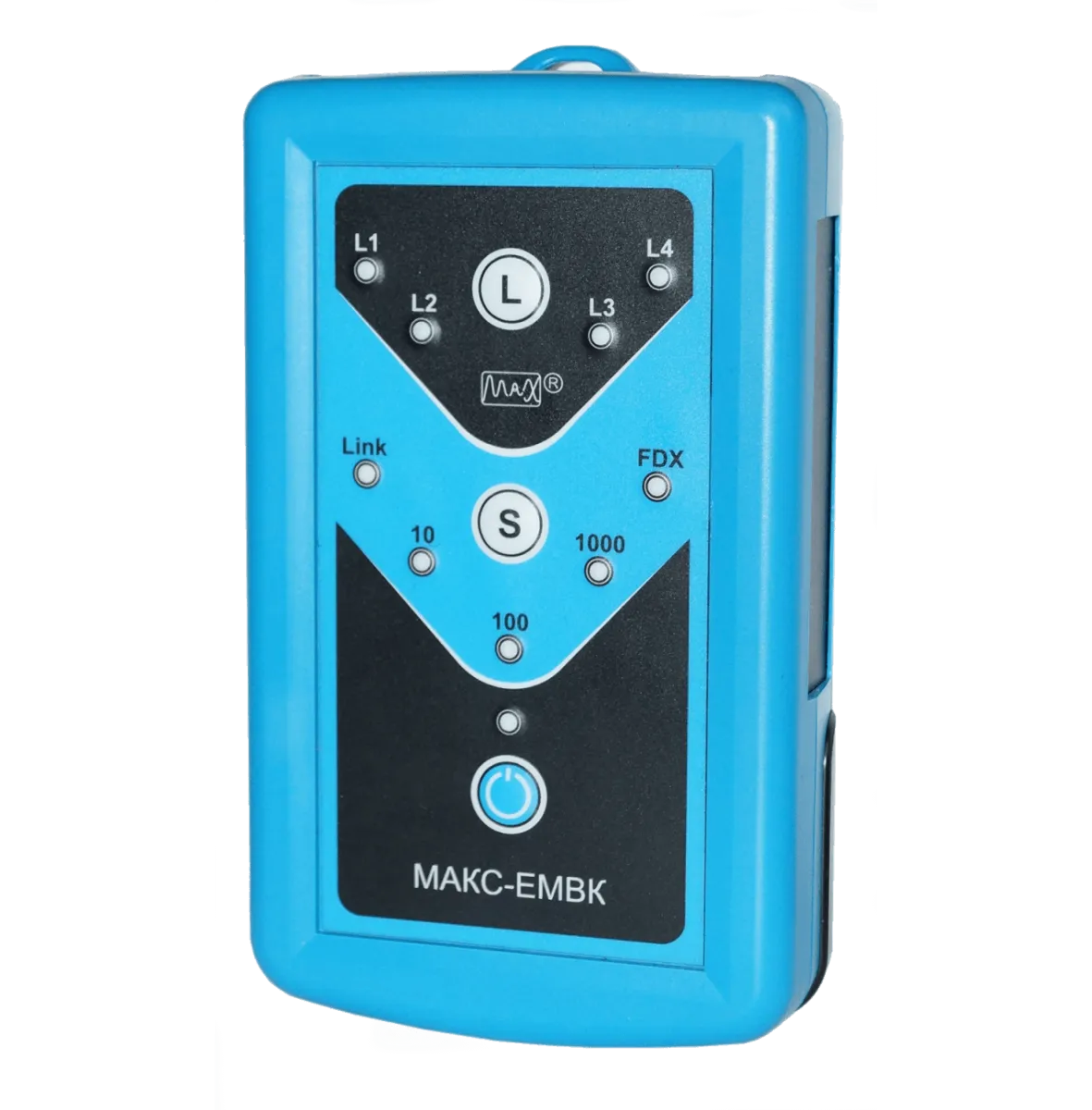

Устройство заворота трафика пакетных сетей МАКС-ЕМВК

Устройство образования шлейфа и анализа трафика пакетных сетей МАКС-ЕМBК является модернизированной версией прибора МАКС-ЕМВ.

Прибор выполнен в эргономичном корпусе, добавлены новые опции в программное обеспечение пакета «Анализатор».

МАКС-ЕМBК можно применять при техническом обслуживании и проведении ремонтных работ в сетях с коммутацией пакетов.

МАКС-ЕМВК поставляется в двух вариантах:

• в базовом «Шлейф» - для организации шлейфа физического, канального, сетевого и транспортного уровня модели OSI, сбора статистической информации в сетях Ethernet/Gigabit Ethernet. Управление режимами может осуществляться с клавиатуры прибора или с помощью ПК, подключенного через USB-порт либо дополнительный порт Ethernet. Выбранный режим индицируется на панели прибора при помощи светодиодов и на экране подключенного ПК, на котором отображается и статистическая информация;

• в  расширенном «Анализатор», прибор выполняет прием и первичную обработку канала Ethernet, и передает на ПК данные для дальнейшей обработки. Специальный пакет программного обеспечения дает возможность проведения диагностического тестирования каналов и сетевого оборудования в соответствии с международными рекомендациями RFC-2544 и M.2301.

МАКС-ЕМBК имеет один измерительный порт RJ-45 10/100/1000 BASE-T, а также один порт под SFP-модуль 1000 BASE-X. При этом допускается возможность работы любого одного порта  из вышеперечисленных.

Для обновления встроенного ПО МАКС-ЕМBК и удаленного управления им через Web-интерфейс есть USB-порт, а также дополнительный Ethernet порт RJ-45. МАКС-ЕМBК может запитываться от внешнего блока питания, от дополнительного Ethernet порта RJ-45 по PoE или от внутреннего аккумулятора.

Самостоятельно в качестве анализатора его целесообразно применять как более дешевое решение в тех случаях, когда не требуются метрологические характеристики, например, в процессе эксплуатации пакетных сетей.

Функции

Основные функции (базовый вариант Шлейф):

• организация шлейфа на физическом, канальном и сетевом уровнях с перестановкой либо заменой полей MAC, IP и других;

• сбор и отображение различной статистической информации по принимаемому и передаваемому трафику;

• поддержка протокола эксплуатации, администрирования и обслуживания (ОАМ) по Ethernet с возможностью удаленного включения шлейфа;

• удаленное управление через порт USB;

• поддержка протокола разрешения адресов (ARP);

• поддержка протокола динамической конфигурации узла (DHCP);

•  возможность смены микрокода пользователем;

• поддержка русского и английского интерфейса программы удаленного управления.

Дополнительные функции (вариант Анализатор):

• тестирование интерфейса Ethernet/Gigabit Ethernet;

• генерация/анализ трафика на канальном и сетевом уровнях и выше с установкой нагрузки, битов приоритета ToS/DSCP,

• длины пакетов, настройкой MAC-адресов и IP-адресов источника, получателя и иных полей пакетов;

• тестирование в соответствии с рекомендациями RFC-2544;

• контроль связности каналов и маршрутов на уровне IP: эхо-тестирование (ping), маршрут (traceroute), DNS;

• диагностика неисправностей медного кабеля (состояния кабеля, расстояния до дефекта, перекрестности витых пар и т. д.);

• измерение коэффициента битовых ошибок (BER);

• хранение сохраненных настроек и результатов измерений во внутренней памяти;

• формирование отчетов по текущим результатам измерений.

Дополнительные опциональные функции:

• тестирование в многопоточном режиме;
• поддержка мультипротокольной коммутации по меткам (MPLS);
• удаленное управление по дополнительному стыку Ethernet с помощью программы удаленного управления.

Комплектация

• Устройство МАКС-ЕМВК (1 шт),
• блок питания (1шт),
• кабель USB-порта (1 шт),
• патчкорд дуплексный (2 шт),
• сумка (1 шт),
• CD-диск с программным обеспечением, руководство по эксплуатации, совмещенное с паспортом (1 шт).

Технические характеристики

Общие параметры:

• питание МАКС-ЕМВК осуществляется от аккумуляторной батареи или при помощи адаптера от сети

• с напряжением 220–230 В и частотой 50–60 Гц, МАКС-ЕМВК может быть запитан по стандарту PoE от витых пар второго порта RJ-45;

• габариты:  МАКС-ЕМВК– 116 ✕ 97 ✕ 38 мм;

• вес: МАКС-ЕМВК – не более 0,4 кг.
