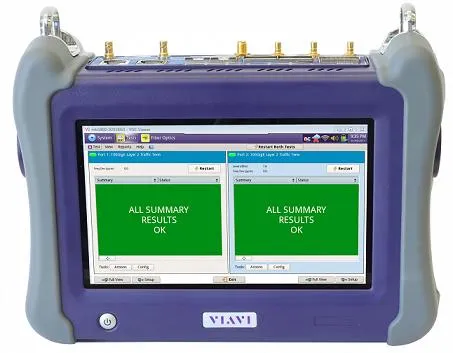

VIAVI MTS5800-GE-100GE-O-S - комплект MTS-5800-100G c оптическими трансиверами

VIAVI MTS-5800-GE-100GE-O-S – это транспортный анализатор для инсталляции и обслуживания сети 1/10/100Гбит на всем ее жизненном цикле, включая тестирование волокна, активацию услуг, поиск неисправностей и техническое обслуживание.

Прибор предназначен для тестирования сетей Ethernet от 1, 10 и 100 Гбит/с, OTN с поддержкой OTU1/2/2e/4, SONET/SDH E1/E3/E4 STM-1/4/16/64 и представляет собой компактную платформу с оптическим портом до 100Гбит/с и опцией активации тестирования по второму порту до 3 Гбит/с.

Опционально к платформе можно добавить:

• опции для тестирования других транспортных сетей: E1/PDH, SONET/SDH, Fibre Channel, OTN, CPRI
• тестирование по второму порту до 16 Гбит/с и 100 Гбит/с
• модули оптического рефлектметра OTDR
• модуль анализатора спектра CWDM COSA-4055
• модуль синхронизации TEM
• микроскоп P5000i
• измеритель оптической мощности MP-60 и MP-80

Прибор поддерживает все существующие технологии и имеет возможность тестировать сети на скорости от E1 до 100Гбит/с благодаря большому количеству встроенных портов и сменных трансиверов - SFP/SFP+/SFP28 и QSFP+/QSFP28/CFP4.  Широкий список опций, включающий самодиагностику оптических трансиверов, скорость Ethernet потока, захват и декодирование трафика, проверка OTN, позволяет тестировать сети быстрее и тщательнее, чем когда либо ранее.

Модификации

Особенности

• Компактные габариты для удобства транспортировки: 17,8х24,1х8 см;
• Большой 7-ми дюймовый сенсорный дисплей;
• Удобный интерфейс наподобиие планшетных продуктов для легкой навигации по тестовой информации и текущим рабочим процессам;
• Встроенные Wi-Fi и Bluetooth для загрузки информации и подключения устройств;
• Поддерживает функцию SmartAccess Anywhere для управления прибором с Android устройства или компьютера;
• Поддерживает облачную базу данных StrataSync™ для управления активами и результатами данных измерений.

VIAVI MTS-5800-100G совместим с:

• модулями рефлектметра  OTDR линейки 4100 от MTS-2000/4000;
• опцией Smart Link – схематическое построение рефлектограммы;
• модулем анализатора спектра CWDM COSA от MTS-2000/4000;
• P5000i – оптическим микроскопом для проверки загрязненности оптических портов;
• MP-60/80 – измерителями оптической мощности.

Области применения

• Тестирование конвергентных Ethernet и IP сетей, а также устранение неполадок на интрфейсах 10 Мбит – 100 Гбит в центрах обработки данных (ЦОД) и в городских оптических сетях;
• Характеризация оптического волокна, поиск и устранение неисправностей;
• Пуско-наладка и обслуживание сетей OTN, SONET/SDH и E1/E2/E3, PDH;
• Характеризация опорной сети мобильных операторов связи, проверка и устранение неполадок, включая синхронизацию. Готовность к тестированию сетей 5G.

Технические характеристики

• Ethernet:     от 10 Мбит/с до 100 Гбит/с;
• SONET/SDH:     STM-1/4/16/64;
• PDH:     DS1/E1, DS3/STS-1e, E3/E4/STM-1e
• OTN:     OTU 1/2/2E/3/4, ODU 0/1/2/3;
• FibreChannel:     1/2/4G, 8G, 10G, 16G;
• CPRI (планируется):     614M, 1.2G, 2.4G, 3.072G, 4.9G, 6.1G, 9.8G, 10.1G;
• OBSAI (планируется):     768M, 1.5G, 3.072G, 6.1G;
• TEM:     Модуль  синхронизации по времени
• OTDR:     Рефлектометр до 45дБ (до 200км);
• COSA:     CWDM оптический анализатор спектра;
• P5000i:     Оптический микроскоп
• MP-60/80:     Измеритель оптической мощности

• Двухпортовая конфигурация:
  • комбинации: 2 x 100GE LR4 (40GE); 2 x OTU4 Bulk; 2 x 10GE
• 100GE интерфейс:
  • LR4, RS-FEC интерфейс: SR4, PSM4, CWDM4
  • QSFP28, CFP4
  • самодиагностика оптических интерфейсов в полевых условиях
• Поддержка всех скоростей до 100 Гбит/с:
  • 1.5M/2M to 112G OTU4
• Оптимизирован к полевым условиям:
  • сенсорный экран
  • скрипты рабочих процессов
  • результаты тестов в формате “Прошел/Не прошел”
• Тестирует оптический кабель:
  • OTDR рефлектометр – совместим с модулями OTDR линейки 4100
  • Опция Smart Link – схематическое построение рефлектограммы
  • COSA оптический анализатор спектра – совместим с модулем анализатора спектра CWDM COSA
  • P5000i – оптический микроскоп
  • MP-60/80 – измерители оптической мощности
• Тестирует каналы связи Ethernet в соответствии со стандартами и рекомендациями:
  • Ethernet: RFC-2544, Y.1564 SAMComplete™, RFC 6349 TrueSpeed, включая наносекундные измерения времени задержки
  • быстрая и эффективная активация сервисов OTN с использованием автоматических скриптов
• Совместим с модулем TEM для проверки точности синхронизации в сетях сотовых операторов LTE, Advance-LTE, 5G

Комплект поставки
