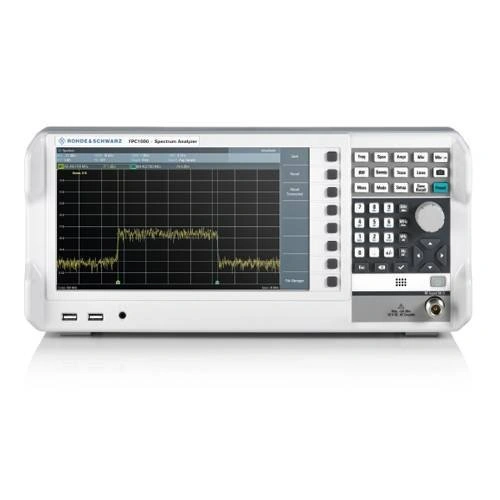

| Анализатор спектра Rohde & Schwarz FPC1000 |
Диапазон частот | R&S FPC1000 | от 5 кГц до 1 ГГц |
с опцией R&S FPC-B2 | от 5 кГц до 2 ГГц |
с опцией R&S FPC-B3 | от 5 кГц до 3 ГГц |
Разрешение по частоте | | 1 Гц |
Полоса разрешения | | от 1 Гц до 3 МГц с шагом 1/3 |
Средний уровень собственного шума (DANL) | ВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ом, полоса разрешения (RBW) = 100 Гц, полоса видеофильтра (VBW) = 10 Гц, детектор отсчетов, логарифмическая шкала, нормирование к 1 Гц | ± 1,5 % полной шкалы |
частота | предусилитель R&S FPC1000 выкл |
от 1 МГц до 10 МГц | < –130 дБмВт, –138 дБмВт (тип. |
от 10 МГц до 1 ГГц | < –142 дБмВт, –146 дБмВт (тип. |
от 1 ГГц до 3 ГГц | < –140 дБмВт, –144 дБмВт (тип.) |
частота | предусилитель R&S®FPC1000 вкл |
от 1 МГц до 10 МГц | < –150 дБмВт, –160 дБмВт (тип.) |
от 10 МГц до 3 ГГц | < –158 дБмВт, –163 дБмВт (тип.) |
Точка пересечения третьего порядка (IP3) | динамический диапазон без интермодуляции, уровень сигнала 2 × –20 дБмВт, ВЧ-ослабление 0 дБ, ВЧ-предусилитель выкл. | +7 дБмВт (изм.) |
Погрешность измерения уровня |
Абсолютная частотная погрешность на 100 МГц | от +20 °C до +30 °C | < 0,3 дБ |
АЧХ (от +20 °C до +30 °C) | 100 кГц ≤ f < 10 МГц | < 1,5 дБ (ном.) |
10 МГц ≤ f ≤ 3 ГГц | < 1 дБ |
