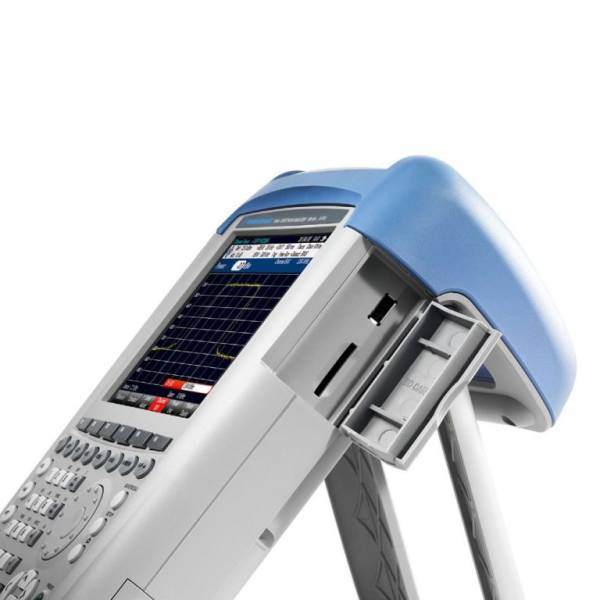

Анализатор спектра Rohde Schwarz FSH13 со следящим генератором и КСВН-мостом

от 9 кГц до 13,6 ГГц

2,5 × 10-6
5 × 10-8 с GSP приемником HA-Z240

5 × 10-9 с источником опорной частоты FSH-Z114

От 1 Гц до 3 МГц

Фильтры ЭМП (опция FSH-K43): 200 Гц, 9 кГц, 120 кГц, 1 МГц

2,5 х 10-6

5 х 10-8 с GSP приемником HA-Z240

5 х 10-9 с источником опорной частоты FSH-Z114

До 20 МГц
(при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е))

без предусилителя, полоса разрешения = 1 Гц (нормиров.)

на частоте 13,6 ГГц

с предусилителем, полоса разрешения = 1 Гц (нормиров.)

на частоте 13,6 ГГц

<–158 дБмВт, –162 дБмВт (тип.)

от 300 МГц до 3,6 ГГц

>10 дБмВт, ном. +15 дБмВт

на частоте 500 МГц

–

при отстройке 30 кГц

< -95 дБн (1 Гц), ном. -105 дБн (1 Гц)

при отстройке 100 кГц

< -100 дБн (1 Гц), ном. -110 дБн (1 Гц)

при отстройке 1 ГГц

< -120 дБн (1 Гц), ном. -127 дБн (1 Гц)

отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43)

10 МГц < f ≤ 3,6 ГГц

<1 дБ, ном. 0,5 дБ

6,5" цветной ЖК-дисплей с VGA-разрешением

HA-Z204, 4 A*ч

до 3 ч

HA-Z206, 6 A*ч

до 4,5 ч

194 х 300 х 69

3
