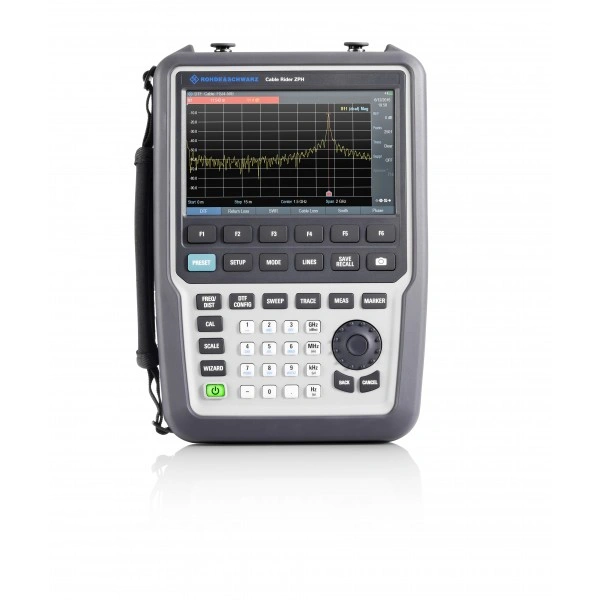

Электрооборудование Анализатор кабелей и антенн Rohde Schwarz ZPH 2 порта
| Артикул | 051340 |
| Компания TINVEST дилер | Rohde Schwarz |
| Артикул производителя: | 1321.1211.12 |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Анализатор кабелей и антенн Rohde Schwarz ZPH 2 порта в интернет-каталоге TINVEST официального дилера Rohde Schwarz по выгодной цене с доставкой по РФ.
| Антенный анализатор Rohde & Schwarz ZPH 2 порта | |
|---|---|
| Диапазон частот | |
| R&S®CableRider ZPH (однопортовая модель .02) | от 2 МГц до 3 ГГц |
| с опцией R&S®ZPH-B4 от 2 МГц до 4 ГГц | |
| R&S®CableRider ZPH (двухпортовая комбинированная модель .12) | с опцией R&S®ZPH-K1 от 5 кГц до 3 ГГц |
| с опциями R&S®ZPH-B4 и R&S®ZPH-K1 от 5 кГц до 4 ГГц | |
| Разрешение по частоте | 1 Гц |
| Измерение спектра только с комбинированной моделью .12 с помощью опции R&S®ZPH-K1 | |
| Спектральная чистота, однополосный фазовый шум | |
| f = 500 МГц, отстройка от несущей 30 кГц | < –88 дБн (1 Гц), тип. –95 дБн (1 Гц) |
| f = 500 МГц, отстройка от несущей 100 кГц | < –98 дБн (1 Гц), тип. –105 дБн (1 Гц) |
| f = 500 МГц, отстройка от несущей 1 МГц | < –118 дБн (1 Гц), тип. –125 дБн (1 Гц) |
| Средний уровень собственного шума (DANL) | ВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ом, полоса разрешения (RBW) = 1 кГц,полоса видеофильтра (VBW) = 10 Гц, детектор отсчетов, логарифмическая шкала, нормирование к 1 Гц |
| Предусилитель частот выключен | |
| от 1 до 10 МГц | < –130 дБмВт, тип. –135 дБмВт |
| От 10 МГц до 1 ГГц | < –142 дБмВт, тип. –146 дБмВт |
| от 1 ГГц до 4 ГГц | < –140 дБмВт, тип. –144 дБмВт |
| Предусилитель частот включен | |
| от 1 до 10 МГц | < –150 дБмВт, тип. –160 дБмВт |
| От 10 МГц до 3 ГГц | < –158 дБмВт, тип. –163 дБмВт |
| От 3 ГГц до 4 ГГц | < –156 дБмВт, тип. –161 дБмВт |
| Индивидуальные измерения | |
| Коэффициент отражения (S11), однопортовое измерение потерь в кабеле, расстояние до места повреждения | |
| Выходная мощность порта | |
| Управляется с помощью ослабления в следящем генераторе | –10 дБмВт (ном.) |
| Максимально допустимый паразитный сигнал | |
| Измерение = отражение (S11)/потери в кабеле/расстояние до места повреждения | +17 дБмВт (ном.) |
| Количество точек измерения | выбирается от 101 до 2501 |
| Измерение коэффициента отражения S11 | |
| Эффективная направленность с использованием R&S®ZN-Z103 | 2 МГц ≤ f ≤ 4 ГГц (с опцией R&S®ZPH-B4) > 42 дБ (ном.) |
| Скорость измерений | 0,3 мс/точка |
| Форматы результатов | амплитуда, КСВН, амплитуда и расстояние до места повреждения, КСВН и расстояние до места повреждения |
| Однопортовое измерение потерь в кабеле | |
| Формат результатов | амплитуда |
| Диапазон | выбирается 1/2/5/10/20/50/100/120/150 дБ |
| Анализ расстояния до места повреждения | |
| Форматы результатов | потери на отражение (дБ), КСВН |
| Устранение неисправностей | (1,5 м x 108 м x коэффициент замедления / полоса обзора) |
| Максимальная длина кабеля | в зависимости от потерь в кабеле 1500 м (ном.) |
| Максимальные номинальные уровни входного сигнала | |
| Постоянное напряжение | 50 В |
| Мощность ВЧ-сигнала CW | модель .02: порт 1 (вход измерителя мощности) 30 дБмВт |
| модель .12: порт 1 (ВЧ-вход) 20 дБмВт | |
| порт 2 (вход рефлектометра) 23 дБмВт | |
| Общие сведения | |
| Разрешение дисплея | WVGA 800 × 480 пикселей |
| Аккумуляторная батарея (опция R&S®HA-Z306) | мощность 72 Вт/ч |
| напряжение 11,25 В (ном.) | |
| Время работы с новым полностью заряженным аккумулятором | однопортовая модель .02 - 9 ч |
| двухпортовая комбинированная модель .12, режим анализатора спектра - 9 ч | |
| двухпортовая комбинированная модель .12, режим анализатора кабелей и антенн - 6,5 ч | |
| Физические характеристики | |
| Габариты Ш × В × Г | 202 x 294 x 76 мм |
| Вес | 2,5 кг |
