Роботы Датчик для тонких и хрупких деталей IRP40.42
| Артикул | 101862 |
| Компания TINVEST дилер | Hexagon |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Датчик для тонких и хрупких деталей IRP40.42 в интернет-каталоге TINVEST официального дилера Hexagon по выгодной цене с доставкой по РФ.
Стабильно низкое контактное усилие. Диаметр измерительного шарика от 0,2 мм для работы в условиях ограниченного пространства. Скорость подачи щупа 480 мм/мин при максимально мягких касаниях.

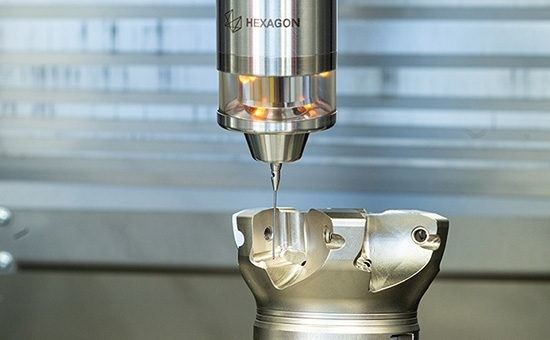

Инфракрасный датчик IRP40.42 — это безопасные измерения тонких и хрупких деталей на станках с ЧПУ.
Hexagon изначально разработала измерительный датчик IRP40.42 для быстрых и точных измерений на координатно-измерительных машинах. Поэтому датчик обеспечивает минимальное контактное усилие даже при высокой скорости подачи щупа и повышенном отклонении стилуса. IRP40.42 работает с повторяемостью в 1 мкм (2 Sigma) и может быть оборудован стилусом с измерительным шариком диаметром от 0,2 мм, а компактные размеры датчика позволяют проводить измерения в условиях ограниченного пространства.
Как и IRP40.02, датчик IRP40.42 отлично защищен и рассчитан на бесперебойную работу в экстремальных условиях.

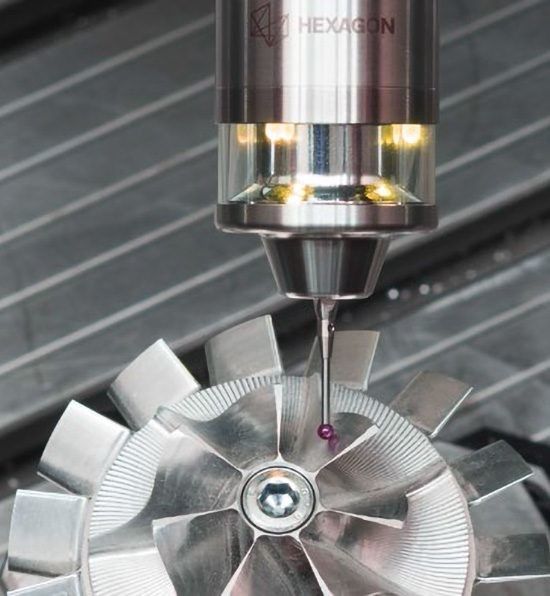

Для тонких и хрупких деталей
- Стабильно низкое усилие срабатывания для безопасного измерения тонких и хрупких деталей.
- Скорость подачи щупа достигает 480 мм/мин при максимально мягких касаниях.
- Диаметр измерительного шарика от 0,2 мм для работы в условиях ограниченного пространства.
Повышенная надежность
- Корпус из нержавеющей стали с классом защиты IP68.

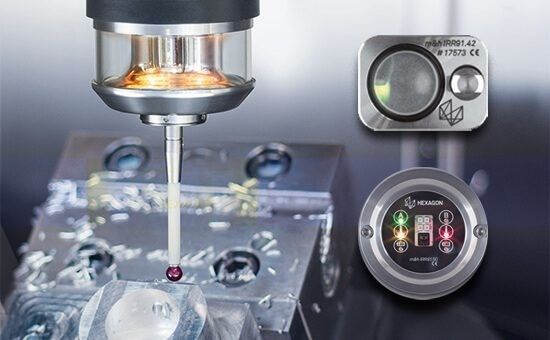

- Передача сигнала по технологии HDR+ исключает помехи от внешних источников освещения.
- Технология THERMO-LOCK® для высокоточных измерений при резких перепадах температуры.
Характеристики:
|
Направления измерений |
±X; ±Y; -Z |
|
Макс. отклонения стилуса |
XY = ±14°; Z = -4 мм |
|
Усилие срабатывания со стилусом 50 мм |
XY = 0,06 ±0,02 Н; Z = 0,8 Н ±0,1Н |
|
Рекомендуемая скорость измерений |
Макс. 480 мм/мин |
|
Источник питания |
2 батареи (3,6 V / ½ AA) |
|
Максимальный срок службы батареи |
Около 800 часов / или 12 месяцев в режиме ожидания |
|
Материал корпуса |
Нержавеющая сталь |
|
Масса без держателя инструмента |
Около 250 г |
|
Диапазон температуры |
Хранение: 5°C - 70°, эксплуатация: 10°C - 50°C, C |
|
Точность измерений |
Макс. 1 мкм (2 Sigma) с измерительным щупом в 20 мм и скоростью измерения 254 мм/мин |
|
Класс защиты |
IP68: EN60529 |
|
Максимальная частота измерений |
50 Гц = 50 точек/с |
|
Проведено испытание на ударную прочность |
В направлениях ±X; ±Y; –Z, 50G на 7 мс (2000 раз) |
|
Испытание по определению резонансных частот |
Пройдено |
Сравнение скорости / контактного усилия –x/y
|
IRP40.42 со стилусом 91.00-T21.5/3-HM-M2 |
Датчик конкурентов |
|
20 мм/мин – 0,11 Н |
20 мм/мин – 0,82 Н |
|
100 мм/мин – 0,13 Н |
100 мм/мин – 0,96 Н |
|
254 мм/мин – 0,13 Н |
254 мм/мин – 1,09 Н |
|
480 мм/мин – 0,13 Н |
480 мм/мин – 1,22 Н |
Сравнение скорости / контакного усилия – z
|
IRP40.42 со стилусом 91.00-T21.5/3-HM-M2 |
Датчик конкурентов |
|
20 мм/мин – 0,72 Н |
20 мм/мин – 2,60 Н |
|
100 мм/мин – 0,81 Н |
100 мм/мин – 6,24 Н |
|
254 мм/мин – 0,86 Н |
254 мм/мин – 6,26 Н |
|
480 мм/мин – 0,93 Н |
480 мм/мин – 6,30 Н |
