Система измерения детали и инструмента Hexagon ELS

Артикул	101861
Компания TINVEST дилер	Hexagon
Наличие	Под заказ

1 год гарантии

Выгодная доставка

Цена	По запросу

Получить КП

Купить

Вы можете купить Система измерения детали и инструмента Hexagon ELS в интернет-каталоге TINVEST официального дилера Hexagon по выгодной цене с доставкой по РФ.

Комплект из датчиков детали и инструмента, измерительных циклов и приемника. Проводит все необходимые измерения с повторяемостью 1 мкм.

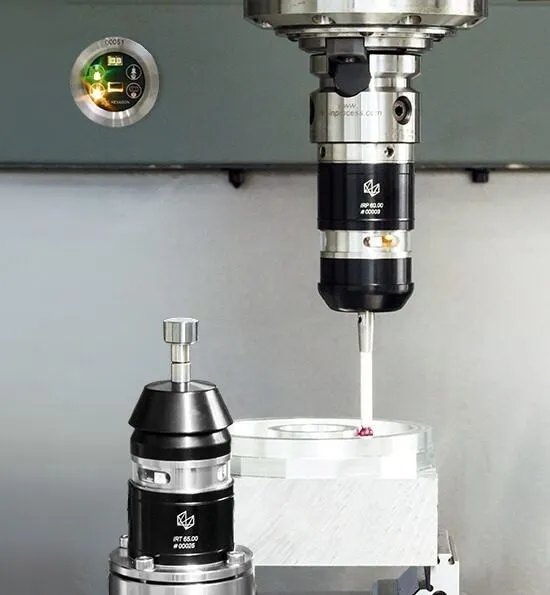

Hexagon ELS берет контроль детали и инструмента на себя. Система делает это сразу в процессе обработки — так, что не нужно останавливать станок для отладки или тратить время на установку заготовки вручную. А производство получает детали в том качестве, на которое рассчитывало.

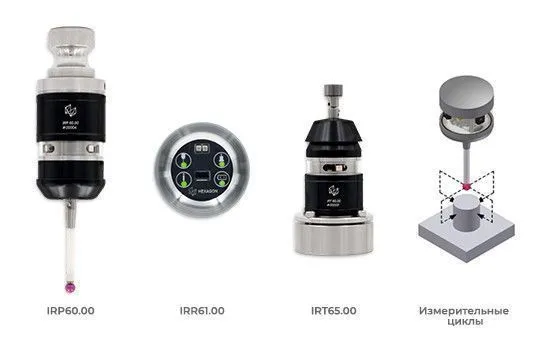

Комплект собран по принципу «всё включено»:

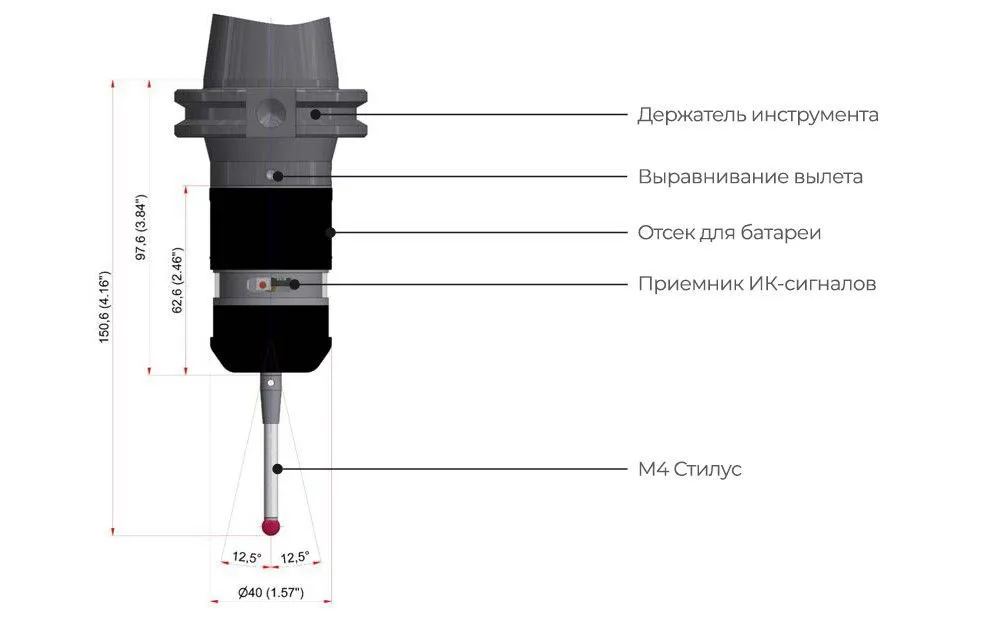

Датчик детали Hexagon IRP60.00.

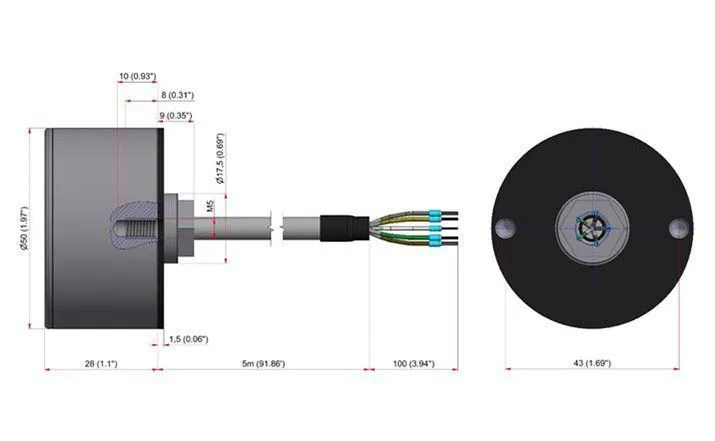

Инфракрасный приемник Hexagon IRR61.00.
Датчик инструмента Hexagon IRT65.00.
Измерительные циклы для детали и инструмента.

Контроль детали

Определение нулевой точки и положения заготовки.
Контроль размеров детали.
Измерения с точностью 1 мкм (2 Sigma).

Контроль инструмента

Измерение длины и радиуса инструмента от 0,5 мм в диаметре.
Контроль состояния и поломки инструмента при обработке.
Установка датчика в любом месте на столе станка с возможностью демонтажа для освобождения рабочей зоны.

Эффективное производство

50% экономии станочного времени: замеры в процессе работы, без остановки станка для отладки.
50% снижение потребности в ручном труде: измерения датчиками, без дополнительных инструментов.
80% сокращение времени установки детали: система подстраивает станок под положение заготовки.

Характеристики:

Направления измерений	IRP60.00: ±X; ±Y; -Z IRT65.00: ±X; ±Y; -Z
Макс. отклонения стилуса	IRP60.00: XY = ±12,5°; Z = -5 мм IRT65.00: XY = ±12,5°; Z = -5 мм
Усилие срабатывания со стилусом 50 мм	IRP60.00: XY = 1 Н; Z = 8 Н IRT65.00: XY = 2 Н; Z = 10 Н
Рекомендуемая скорость измерений	IRP60.00: макс. 2000 мм/мин
Источник питания	IRP60.00: батарейка (3,6 V / ½ AA) IRT65.00: батарейка (3,6 V / ½ AA) IRR61.00: 12 - 32 В, макс. 100 мА
Максимальный срок службы батарейки	IRP60.00: около 300 часов IRT65.00: около 300 часов
Материал корпуса	IRP60.00, IRT65.00: нержавеющая сталь, анодированный алюминий IRR61.00: нержавеющая сталь
Масса без держателя инструмента	IRP60.00: около 295 г IRT65.00: около 700 г IRR61.00: около 430 г (с кабелем)
Диапазон температуры	Эксплуатация: 5°C - 55°C, хранение: 5°C - 70°C
Точность измерений	IRP60.00: макс. 1 мкм (2 Sigma) при скорости измерения 254 мм/мин IRT65.00: макс. 1 мкм (2 Sigma) со скоростью измерения 100 мм/мин
Класс защиты	IP68: DIN EN 60529
Минимальный диаметр измеряемого инструмента	IRT65.00: Ø 0,5 мм
Кабель подключения	IRR61.00: 5 м / 16,4'
