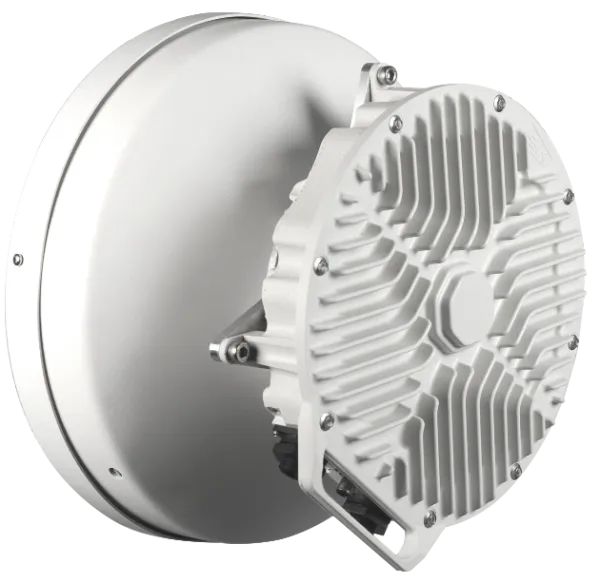

Радиорелейная станция РОТЕК E-band 70-80 ГГц ALFOplus80 (SIAE)
Артикул | 070938 |
Компания TINVEST дилер | НТЦ Ротек |
Наличие | Под заказ |
Цена
|
По запросу |
Вы можете купить Радиорелейная станция РОТЕК E-band 70-80 ГГц ALFOplus80 (SIAE) в интернет-каталоге TINVEST официального дилера НТЦ Ротек по выгодной цене с доставкой по РФ.
ALFOplus 80 - РРС миллиметрового диапазона 70/80 ГГц (E - band) серия FULL OUTDOOR со скоростью передачи до 2,5 Гбит/с full-duplex
ALFOplus80 представляет собой IP- радиорелейные станции (РРС) нового поколения, предназначенные для организации беспроводных каналов передачи данных "точка-точка" с гигабитными скоростями на расстояниях 3..10 км.
Высокая скорость (до 2,5 Гбит/с full duplex), компактность, легкость инсталляции и простота в обслуживании делают ALFOplus80 идеальным решением для современных операторских приложений - опорных сетей (backhaul) мобильных операторов 3G/4G/LTE, корпоративных и ведомственных сетей связи и провайдеров услуг Интернет.
В ALFOplus80 эффективно сочетаются традиционно высокое для SIAE качество исполнения и возможности радиочастотного тракта (чрезвычайно низкая задержка, адаптивная модуляция ACM, фирменная технология сжатия заголовков пакетов), и стандартизованный сетевой функционал Carrier Ethernet (синхронизация, OAM, QoS, резервирование в кольцевых и смешанных сетевых топологиях).
Для передачи TDM- сервисов поверх IP система может комплектоваться опциональным внутренним блоком AGS-H с интерфейсами 2xSTM-1 + 16xE1 и трибутарными портами 4xGE.
В соответствии с общим Решением ГКРЧ № 10-07-04-1 от 15 июля 2010, для установки и эксплуатации оборудования ALFOplus80 на территории России не требуется получения разрешения от регулирующих органов, а регистрация носит уведомительный характер.
- Скорость до 2,5 Гбит/с fullduplex
- Модуляция 4/16/64QAM, полоса 250/500/1000 МГц
- Высокая надежность и помехозащищенность:
- Адаптивная модуляция (ACM)
- Адаптивная символьная скорость (ASR)
- 2-х уровневое кодирование FEC
- Очень малая вносимая задержка 5-10 мкс (сравнимая с передачей по волокну)
- Эффективный алгоритм сжатия заголовков (обработка различных протоколов и туннельных стеков)
- Защита в кольцевой топологии (G.8032 ERP, <50 ms) и в линии (G.8031 ELP)
- Порты 2хGE на ODU: RJ-45 и SFP (коммутатор L2, LAG)
- Возможность передачи 2xSTM-1+16xE1 (терминальный блок AGS-H, опция)
- Поддержка сервисов MEF и Carrier Ethernet:
- VLAN: 802.1Q rewriting, QinQ stacking
- QoS: 8 очередей (Strict, WFQ и mixed)
- OAM: ITU-T Y.1731 ETH OAM / IEEE 802.1ag
- SyncE и IEEE 1588v2
- Управление локальное EMS (html) и сетевое NMS (Linux/Unix), InBand или OutBand
- Расширение пропускной способности и функционала с помощью программных лицензий (pay-as-you-grow)
Типовые приложения
- 4G Mobile Backhaul- опорная сеть мобильных операторов последнего поколения
- Last Mile- организация "последней мили" для корпоративных и ведомственных сетей
- Оперативное развертывание высокоскоростных каналов связи в "горячих точках"
- Встраиваемые участки в волоконно-оптических линиях связи
На оборудование ALFOplus80 имеется сертификат РФ в области связи (CCC).
Характеристики
Частотный диапазон |
71-76/81-86 ГГцFDD |
||
Архитектура |
Full Outdoor (базовый вариант) ODU+ IDU (с терминальным блоком AGS-H) |
||
Конфигурации |
1+0, 1+1, 2+0, кольцо |
||
Схемы модуляции |
4/16/64 QAM, Adaptive Code and Modulation (ACM) |
||
Скорость Ethernet |
250... 2500 Мбит/с full duplex |
||
Интерфейсы |
GE(RJ-45 и SFP) STM-1 и E1 (с терминальным блоком AGS-H) |
||
Выходная мощность |
250 МГц |
500 МГц |
1000 МГц |
4QAM |
+18 |
+18 |
+18 |
16QAM |
+15 |
+15 |
- |
64 QAM |
+13 |
+13 |
- |
Чувствительность приемника при BER=10-6 |
250 МГц |
500 МГц |
1000 МГц |
4QAM |
-68/-74 |
-65/-71 |
-63 |
16QAM |
-62 |
-59 |
- |
64 QAM |
-56 |
-53 |
- |
Антенны |
0,2 м |
0,3 м |
0,6 м |
|
40 дБи |
43 дБи |
50 дБи |
Стабильность частоты |
+/- 5ppm |
||
ATPC |
Диапазон 20 дБ (с шагом 1 дБ) |
||
RTPC |
до 20 дБ (с шагом 1 дБ), конфигурируется программно |
||
Ethernet |
MAC address switching, aging and learning VLAN / VLAN stacking (IEE 802.1 ad-QinQ) Ethernet QoS (IEEE 802.1p) Flow Control (IEEE 802.3x) RMON Statistics (RFC 2819) LLF (Link Loss Forwarding) ETH OAM (IEEE 802.1ag / 802.3ah / ITU-T Y.1731) G.8261/8262/8264 SyncE, IEEE 1588v2 Selective QinQ based on VLAN and 802.1p priority |
||
Разъемы на ODU |
RJ-45 и/или SFP |
||
Управление |
SSH, web, SNMP v3, InBand или OutBand |
||
Питание |
-48 В, 220 В, PoE или раздельное |
||
Потребляемая мощность |
≤32 Вт (1+0) ≤ 65 Вт (1+1) |
||
Климатическое исполнение |
IP-67 (кабельные соединения) |
||
Размеры ODU(ДхШхВ) и масса |
290х303х68 мм, 4,5 кг |
||
Условия эксплуатации |
-400С... +550С |
