Частотомер Актаком AFC-2125

Частотомер Актаком AFC-2125
Частотомер Актаком AFC-2125
Частотомер Актаком AFC-2125
Частотомер Актаком AFC-2125
Артикул 034705
Компания TINVEST дилер АКТАКОМ
Артикул производителя: 61212501
Наличие Под заказ
Цена
По запросу
Получить КП

Вы можете купить Частотомер Актаком AFC-2125 в интернет-каталоге TINVEST официального дилера АКТАКОМ по выгодной цене с доставкой по РФ.

Частотомер AFC-2125 предназначен для точного измерения частоты входного сигнала в широком диапазоне от 0,01 Гц до 2,4 ГГц, а также периода повторения сигнала. Прибор имеет встроенную схему температурной компенсации, что позволяет уменьшить погрешность измерения, вызванную температурным дрифтом. Идеальный выбор для радиолюбителей, образовательных учреждений и организаций с небольшим бюджетом.

Технические характеристики
  • 2 изолированных входа
    • CHA - низкочастотный вход для измерения частоты от 0,01 Гц до 50 МГц;
    • CHB - высокочастотный вход для измерений от 50 МГц до 2,4 ГГц;
  • Интервалы времени счета: с плавной регулировкой от 100 мс до 10 с
  • Входной импеданс: CHA - 1 МОм, CHB - 50 Ом
  • Максимальный уровень входного сигнала: CHA - 30 Впик DC+AC, CHB - 3 В
  • Аттенюатор (CHA) х1, х20
  • Стабильность частоты опорного генератора:
    • краткосрочная ±0,003 ppm/сек
    • долгосрочная ±20 ppm/месяц
  • Температурная стабильность (10°С...40°С) ±10 ppm/°С
  • Дисплей LED, 8 разрядов
  • Питание 220 В±10%, 50 Гц
  • Максимальная потребляемая мощность 5 Вт
  • Вес около 1,6 кг.
  • Габаритные размеры - 270 х 215 х 100 мм.

Шаг
Связь по входу
Вход
Частота
Разрешение
Чувствительность
Точность
100 мс
10 с
1 AC
CHB 1 ГГц...2,4 ГГц 1 кГц
100 Гц 50 мВскз...300 мВскз
погрешность опорного генератора
х частота ± 1 е.м.р.
1 AC CHB 50 МГц...1 ГГц
(не включая 1 ГГц)
1 кГц 10 Гц
2 AC CHA 2 МГц...50 МГц 1 кГц 10 Гц < 120 мВскз
3 AC CHA 100 Гц...2 МГц 10 Гц
0,1 Гц
3 DC CHA 0,01 Гц...100 Гц
(не включая 100 Гц)
0,001 Гц
< 500 мВскз (0,01 Гц...1 Гц)
< 80 мВскз (1 Гц...100 Гц)


Стандартная комплектация
  • Прибор  1шт.
  • Кабель BNC — зажимы типа "Крокодил"  1шт.
  • Сетевой кабель  1шт.
  • Руководство пользователя  1шт.
  • Упаковочная тара  1шт.

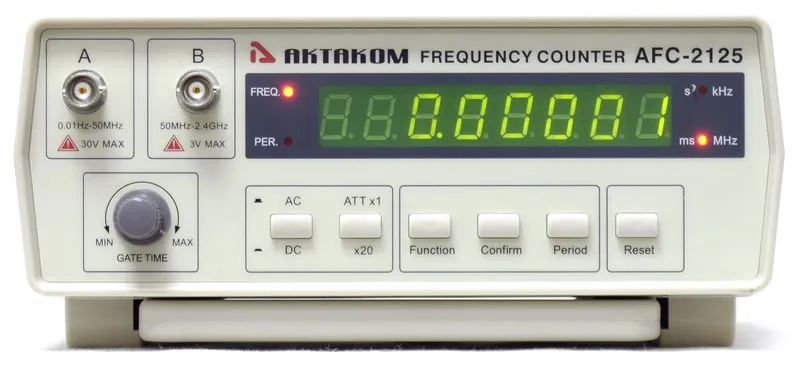

AFC-2125 Частотомер - вид спереди
Увеличить

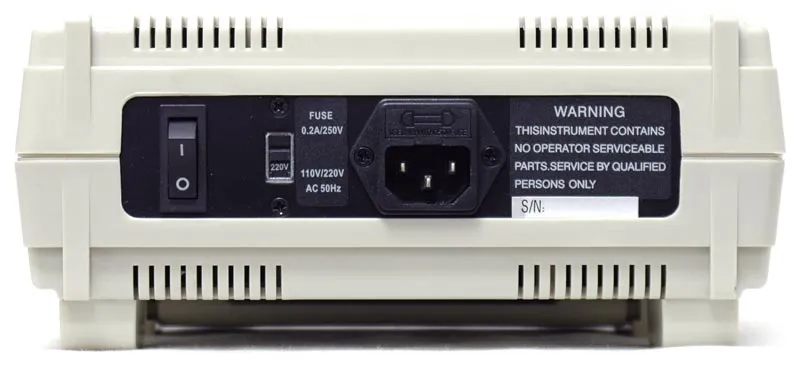

AFC-2125 Частотомер - вид сзади
Увеличить

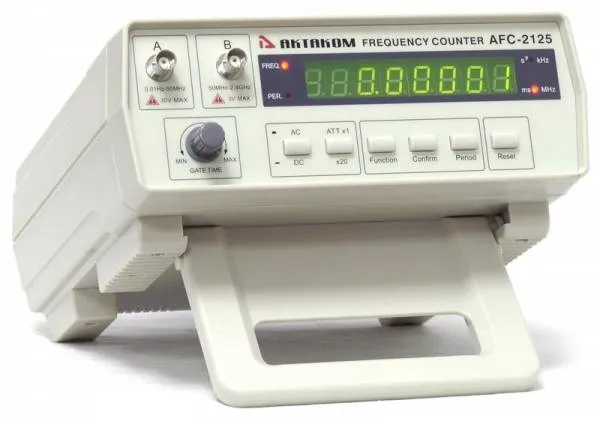

AFC-2125 Частотомер - вид сбоку
Увеличить
Органы управления частотомера AFC-2125

  1. Вход А (входной разъем тип BNC) для измерения частоты сигнала в диапазоне от 50 МГц до 2,4 ГГц.
  2. Вход В (входной разъем тип BNC) для измерения частоты сигнала в диапазоне от 10 Гц до 50 МГц.
  3. Индикатор режима измерения частоты
  4. Индикатор режима измерения периода
  5. Светодиодный дисплей
  6. Индикатор частотного диапазона kHz
  7. Индикатор частотного диапазона MHz
  8. Кнопка RESET (сброс): при сбое в работе прибора нажмите кнопку RESET
  9. Кнопка для измерения периода повторения колебаний
  10. Кнопка для подтверждения выбранного режима
  11. Кнопка FUNCTION (функции): младший разряд дисплея показывает порядковый номер шага, три шага, смена шагов идет по кругу
  12. Кнопка ослабления входного сигнала на 20 децибел
  13. Кнопка AC/DC (открытый / закрытый вход): при нажатой кнопке вход открыт, при отжатой кнопке постоянная составляющая входных сигналов отсекается
  14. Ручка плавной регулировки времени счета
  15. Кнопка включения / выключения питания
  16. Переключатель напряжения питания
  17. Разъём для подключения кабеля питания с держателем предохранителя

Индикация на дисплее AFC-2125 при неподключенном входе

Входной аналоговый тракт частотомера AFC-2125 является высокоомным участком цепи и, кроме того, данный частотомер имеет высокую чувствительность, что приводит к усилению всех посторонних (внешних) шумов при отсутствии сигнала на входе или при сигнале, значительно ниже уровня чувствительности. В связи с этим, при отсутствии подключения к входному разъему, показания частотомера будут непредсказуемые и изменяющиеся.

Данные показания при неподключенном входе закономерны и не являются признаком какой - либо неисправности прибора.

Порядок работы с частотомером AFC-2125

  1. Включите питание прибора, переведя выключатель питания (поз. 15) в положение "I". Для обеспечения точных измерений следует прогреть прибор не менее 20 минут.
  2. Подключите сигнальный кабель на вход А или В прибора в зависимости от частоты измеряемого сигнала.
  3. Если измеряемый сигнал меньше 100 Гц, нажмите кнопку AC/DC.
  4. Если амплитуда входного сигнала велика, нажмите кнопку аттенюатора для включения режима ослабления входного сигнала.
  5. Выберите режим измерения с помощью переключателя FUNCTION. Переключатель FUNCTION имеет 3 шага:
    1. 50 МГц – 2,4 ГГц, используется вход CH B, единицы измерения МГц/мс;
    2. 2 МГц – 50 МГц, используется вход CH A, единицы измерения МГц/мс;
    3. 0,01 Гц – 2 МГц, используется вход CH A, единицы измерения кГц/с.
  6. После выбора режима измерения нажмите кнопку CONFIRM (подтверждение), прибор начнет измерение и результаты измерения будут отображаться на дисплее. Время счета можно плавно регулировать с помощью ручки GATE TIME.
  7. В режиме измерения частоты нажмите кнопку PERIOD, прибор начнет измерение периода колебаний и на дисплее отобразится результат измерений, режим измерения и измеряемая величина.
  8. При сбоях в работе прибора нажмите кнопку RESET или выключите и снова включите прибор.
  9. При отсутствии входного сигнала на дисплее может быть значение, отличное от нуля, что не является неисправностью и не влияет на точность измерений.

Вопросы и ответы
  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Каковы особенности эксплуатации у данного частотомера?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация
    • AFC-2125 руководство по эксплуатации
      Редакция: 190521   Дата изменения: 14.10.2019
    Наверх

    Каковы особенности эксплуатации у данного частотомера?
    1. При отсутствии входного сигнала на дисплее может быть значение, отличное от нуля, что не является неисправностью и не влияет на точность измерений.
    2. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор, а так же воздействие сильных электромагнитных полей.
      • Попадание жидкости под крышку прибора.
      • Измерение в цепях с напряжением более 3 В.
      • Растягивать с усилием измерительные щупы прибора или использовать кабель подключения с разъемом, отличным от "BNC"
      • Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация
    AFC-2125 руководство по эксплуатацииРедакция: 190521   Дата изменения: 14.10.2019Читать

    У Вас уже есть этот прибор?

    Да     Нет

    1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте TINVEST с указанием его серийного номера.

    2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.

    3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.

    4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте TINVEST (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.

    * в рабочее время по рабочим дням
