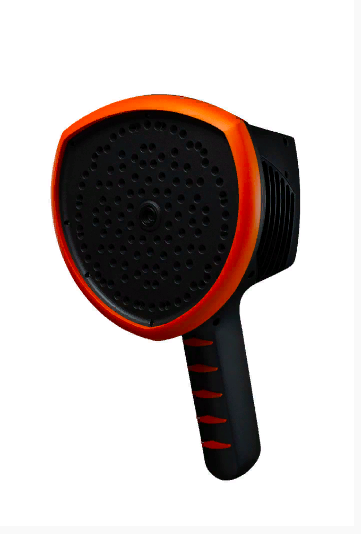

Ультразвуковой течеискатель NL-КАМЕРА

Течеискатель NL камера применяется для локализации утечек газов и вакуумных присосов на оборудовании. В NL камере используется запатентованная система декодирования звукового сигнала на экран встроенного дисплея_ Камера оборудована 124 сверхточными, узконаправленными микрофонами, которые полностью покрывают диапазон видимого изображения. Это позволяет провести экспресс диагностику различного оборудования и моментально определить дефект с помощью экспертного анализа встроенного в алгоритм работы прибора.

NL камера может быть применена в нефтегазовой отрасли для обследования трубопроводов, сосудов под давлением, фланцевых соединений, сальниковых узлов, паропроводов, подшипников на расстоянии и в труднодоступных местах. Также прибор может быть применен для поиска коронных и электрических разрядов на высоковольтном оборудовании и диагностики подшипников.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

• Простая в использовании, легкая камера для обнаружения дефектов. Навел-Снял-Получил результат
• Обнаруживает звуковой сигнал: утечек газов и вакуумных присосов
• Обработка сигнала с помощью уникальной базы данных
• Может заменить или быть хорошим дополнением для тепловизора, ультрафиолетовой камеры, детектора утечек, газоанализаторов

• 124 сфазированны к параболических микрофона
• Оценка уровня звука в dВ на расстояниидо 100 метров
• Режим моно и мультисигнала
• Экспресс-диагностика утечкек различных газов в системах под давлением
• Расчет объём утечки в режиме реального времени
• До 8 часов работы на одном заряде

ОБНАРУЖЕНИЕ УТЕЧКИ

Камера NL обнаруживает утечки газов на основании звука, издаваемого утечкой. Различные фильтры, доступные на NL камере, отфильтровывают фоновый шум и концентрируются на ультразвуковых частотах, где звук утечки обычно намного сильнее, чем фоновый шум. На основе громкости звука от обнаруженного источника звука камера NL определит, может ли источник звука быть утечкой. При обнаружении утечки NL камера оценит размер утечки. Корректная оценка размера. Утечки основывается на том, что пользователь правильно установил расстояние до утечки, а также установил температуру окружающей среды и относительную влажность.

NL камера также будет отображать оценку того, сколько стоит обнаруженная утечка ежегодно. Стоимость единицы, связанная с утечками, в этом случае должна быть указана в разделе «Дополнительные настройки».

ВЕБ-ИНТЕРФЕЙС ДЛЯ СОЗДАНИЯ ОТЧЕТОВ И АНАЛИЗА ДАННЫХ

Сохраненные результаты могут быть загружены через Wi-Fi или USB для более подробного анализа измеренных результатов и построения графического отчета. По работе на сервере можно сгенерировать отчет в виде графических и звуковых данных в формате pdf. Оценка размера утечки в NL камере была разработана на основе большого набора различных измеренных утечек. Однако в некоторых случаях камера может недооценивать размер утечки или в других случаях переоценивать размер утечки, поскольку размер утечки зависит от большого количества различных переменных. Если оценка размера утечки систематически отличается от ваших собственных наблюдений, вы можете скорректировать ее, установив коэффициент коррекции утечки (поправки на. утечку). Коррекция утечки менее 1,0 даст меньшие оценки, в то время как коррекция утечки более 1,0 даст более крупные оценки.

NL Camera E версия ультразвуковой дефектоскоп

Ультразвуковой дефектоскоп  NL-камера используется для визуализации и поиска коронных и  электрических разрядов на высоковольтном оборудовании.

• 124 сфазированных параболических микрофона
• Оценка уровня звука в dB
• Режим моно и мультисигнала
• Несколько частотных полос
• Диагностика изоляции по ЧР «на лету»
• До 8 часов работы на одном заряде
• ПО для анализа с алгоритмами нейронной сети

Ультразвуковой дефектоскоп NL-камера способен произвести визуальный анализ электрооборудования на наличие разрядов в изоляции при напряжениях от 3 кВ: в кабелях, ячейках, ЛЭП, вводах, электродвигателях, возможно применение для трансформаторов, КРУЭ. Благодаря современным ультразвуковым камерам визуализация коронных и разрядов теперь стала доступна также как и при использовании ультрафиолетовых камер.

Дополнительно NL-камера выявляет дефекты в подшипниках и утечки в системах под давлением, включая проходные клапаны.

Главные преимущества НЛ-камеры - это возможность выявления дефектов дистанционно и без вывода оборудования из работы, а также интуитивно понятный визуальный интерфейс (аналогичен тепловизору) и простота анализа дефектов, что позволяет применять дефектоскоп без специального обучения.

Данный дефектоскоп-акустическая камера зарекомендовал себя на предприятиях энергетической отрасли как эффективный прибор, позволяющий выявить различные проблемы в оборудовании в режиме экспресс-диагностики. Также НЛ-камера предназначена дополнить, а иногда и заменить следующие приборы: УФ-камеры, анализаторы частичных разрядов, тепловизоры.

NL Camera G версия Акустический течеискатель

• Визуализация утечек различных газов
• 124 сфазированных параболических микрофона
• Оценка уровня звука в dB
• Режим моно и мультисигнала
• Несколько частотных полос
• Экспресс диагностика больших помещений
• До 8 часов работы на одном заряде
• ПО для анализа с алгоритмами нейронной сети

Визуально - акустический дефектоскоп  NL-камера  имеет 124 встроенных микрофона, которые позволяют на частоте от 2 до 31 кГц  быстро провести обследование больших площадей на предмет утечек и обеспечить их визуализацию в режиме реального времени.  Революционная технология визуализации утечки позволяет определить место дефекта за короткий период времени, чем по сравнению с применением других традиционных методов. Также у течеискателя существует возможность настроить фильтр в диапазоне параметров интенсивности и частоты. Визуализация утечек, диагностика запорной арматуры, насосов все это можно осуществить одним прибором даже в шумном помещение, где например акустический дефектоскоп будет иметь помехи от  более шумного оборудования. Прибор не требует специальных навыков по его применению, как другие акустически системы поиска утечек, это значит, что Вы сможете эффективно пользоваться в первый же день эксплуатации.

Визуально-акустический течеискатель  NL-камера имеет встроенный алгоритм обработки данных и записи результата, а также выгрузку сохраненных файлов в базу данных с алгоритмами нейронной сети. Встроенное программное обеспечение течеискателя позволяет рассчитать обьем потерь по каждой локализованной утечке в режиме обследования:

Оборудование для применения визуально-акустический течеискателя  NL-камера  :

• Стыки,
• Шланги,
• Трубы,
• Фиттинги,
• Резьбовые соединения труб,
• Быстроразъёмные соединения,

• Узлы подготовки воздуха (фильтр, регулятор давления и лубрикатор),
• Конденсатоуловители,
• Клапаны,
• Фланцы,
• Уплотнители,
• Пневматические сборные резервуары.

Эффективная локализация и устранение утечек помогает существенно снизить расходы на производствах, а в случае с горючими газами уменьшить риск аварийных ситуаций.

Также визуально-акустический течеискатель  NL-камера можно эффективно применять для диагностики электротехнического оборудования от 1 кВ и выше для диагностики ЛЭП, изоляторов, кабелей и кабельных муфт и различного типа изоляторов. В отличии от УФ камер данный прибор позволяет определить дефект внутри исследуемого оборудования, так как акустический сигнал способен проходить даже через твердое тело.

NL Camera S версия включающая в себя обе опции (утечки+ ЧР)

• Визуализация утечек различных газов
• 124 сфазированных параболических микрофона
• Оценка уровня звука в dB
• Режим моно и мультисигнала
• Несколько частотных полос
• Экспресс диагностика больших помещений
• До 8 часов работы на одном заряде
• ПО для анализа с алгоритмами нейронной сети
• Опция переключения режимов газа и чр

NL-камера версии S способна как произвести визуальный анализ электрооборудования на наличие разрядов в изоляции при напряжениях от 3 кВ, так и провести обследование больших площадей на предмет утечек и обеспечить их визуализацию в режиме реального времени.

Прибор не требует специальных навыков по его применению, как другие акустически системы поиска утечек, это значит, что Вы сможете эффективно пользоваться в первый же день эксплуатации. Переключение режимов происходит быстро, а значит камера будет в работе большое количество времени.

Благодаря современным ультразвуковым камерам визуализация коронных и разрядов теперь стала доступна также как и при использовании ультрафиолетовых камер.

Главные преимущества НЛ-камеры - это возможность выявления дефектов дистанционно и без вывода оборудования из работы, а также интуитивно понятный визуальный интерфейс (аналогичен тепловизору) и простота анализа дефектов, что позволяет применять дефектоскоп без специального обучения. В отличии от УФ камер данный прибор позволяет определить дефект внутри исследуемого оборудования, так как акустический сигнал способен проходить даже через твердое тело.
