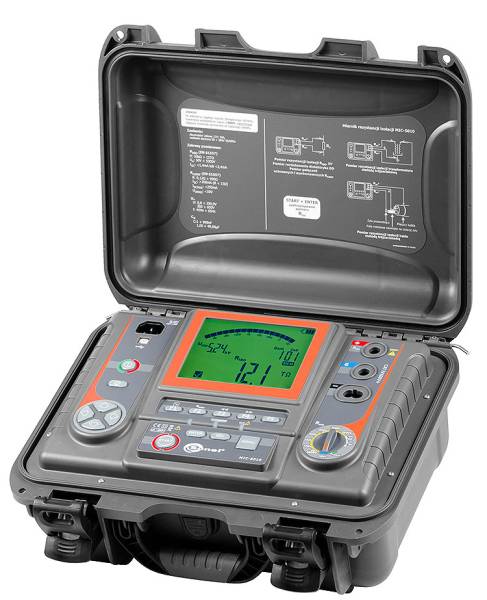

Измеритель параметров электроизоляции Sonel MIC-5010

MIC-5010 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 15 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.

Входы R_ISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 660 В в течение 60 секунд.

Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и  сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности:

• измерение сопротивления изоляции до 15 ТОм;
• измерительное напряжение до 5000 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В, 5000 В или установка произвольной величины 50 В...1000 В с шагом 10 В, 1 кВ...5 кВ с шагом 25 В;
• вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
• установка времени измерения - до 99 мин 59 сек;
• измерительный ток – 1,2 мА, 3 мА;
• измерение сопротивления изоляции с использованием проводников длиной до 20 м;
• автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
• измерение емкости кабеля (в процессе измерения сопротивления изоляции);
• измерение сопротивления изоляции нарастающим ступенчатым напряжением (SV);
• измерение коэффициента разряда диэлектриков (DD);
• защита от объекта измерения находящегося под напряжением;
• цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
• измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов R_cont током ±200 мА разрешением 0,01 Ом;
• измерение напряжения переменного и постоянного тока до 600 В;
• питание от встроенного аккумулятора;
• сохранение результатов измерений в память;
• передача данных на ПК по USB или Bluetooth;
• совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
