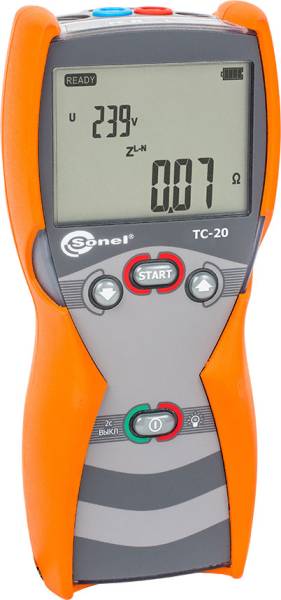

Измеритель параметров петли короткого замыкания Sonel TC-20

Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.

Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.

Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.

Функциональные возможности:

• измерение действующего значения фазного и линейного напряжения переменного тока частотой 45 - 65 Гц;
• измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
• измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
• расчёт ожидаемого тока короткого замыкания;
• оценку сопротивления заземляющих устройств.

Для выполнения вышеуказанных задач измеритель имеет:

• возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
• функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
• функцию автоматического определения номинального фазного или линейного напряжения при вычислении ожидаемого тока короткого замыкания;
• функцию автоматического выбора диапазона измерения;
• возможность изменения длины измерительных проводов без необходимости калибровки прибора;
• функцию автоматической компенсации сопротивления измерительных проводов;
• сохранение последнего результата измерения;
• защиту от перегрева (индикатор высокой температуры);
• контроль заряда элементов питания в режиме реального времени;
• подсветку дисплея;
• автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) - экономия энергии элементов питания (AUTO-OFF).

Характеристики

изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного СоюзаТР ТС 020/2011

класс изоляции	двойная, согласно  ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
категория безопасности монтажа измерителя	CAT III 300 В
степень защиты корпуса измерителя в соответствии с ГОСТ 14254-2015	IP67
изделие соответствует требованиям по электромагнитной совместимости стандартам	ГОСТ Р 51522.1-2011
питание измерителя	4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA
габаритные размеры измерителя (длина х ширина х глубина)	220×98×58 мм
масса прибора с комплектом батареек	примерно 509 г
рабочая температура	–20...+50 °C
температура хранения	-20...+70 °C
температура при калибровке	+23 ± 2 °C
влажность при калибровке	40...60%
влажность при эксплуатации	20...80%
высота над уровнем моря	< 3000 м
время до автоматического выключения Auto-OFF	на выбор 300, 600 или 900 секунд
количество измерений Zs на аккумуляторах	>5000 (2 измерения в минуту)
дисплей	сегментный ЖКИ
