Роботы Генератор сигналов произвольной формы RIGOL DG4162
| Артикул | 075995 |
| Компания TINVEST дилер | RIGOL |
| Артикул производителя: | DG4162 |
| Наличие | На складе |
|
Цена
Включает НДС |
180 336 руб.
|
Вы можете купить Генератор сигналов произвольной формы RIGOL DG4162 в интернет-каталоге TINVEST официального дилера RIGOL по выгодной цене с доставкой по РФ.

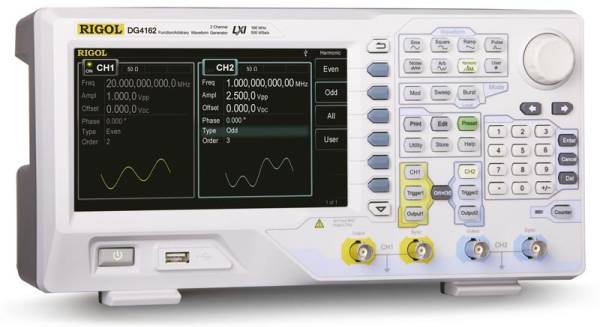

Генератор сигналов Rigol DG4162 использует технологию прямого цифрового синтеза (DDS) и выполняет функции генератора сигналов произвольной формы, функционального генератора, генератора гармоник, аналогового и цифрового модулятора и частотомера. В генераторе сигналов Rigol DG4162 имеется два полностью идентичных канала с полной точной подстройкой фазы. Множество встроенных форм сигналов и типов модуляции делают генератор сигналов Rigol DG4162 универсальным средством при использовании в различных измерительных задачах.
Основные характеристики:
| Тип дисплея |
Жидкокристаллический, 7" TFT, 800 х 480, 16 млн. цветов |
|
| Питание | 100~240 В АСскз, 45~440 Гц, CATII | |
| Интерфейс | USB устройство, USB host (2), LAN | |
| Потребляемая мощность | не более 50 Вт | |
| Рабочая температура | 10 °C...40 °C | |
| Габаритные размеры | 313 х 161 х 117 мм | |
| Вес | 3,2 кг | |
Стандартная комплектация
- Прибор
- Кабель питания
- USB кабель
- Кабель BNC (1 м)
- Краткое руководство по эксплуатации (на англ. языке)
Характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота |
160 МГц |
||||
| Количество каналов |
2 |
||||
| Форма сигнала |
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники 150 типов специальной формы |
||||
Частотные характеристики |
|||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 160 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 50 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 40 МГц | ||||
| пилообразный сигнал | 1 мкГц ~ 4 МГц | ||||
| гармоники | 1 мкГц ~ 80 МГц | ||||
| белый шум (Гаусс) | полоса 120 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 40 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | 2 ppm | ||||
Синусоидальный сигнал |
|||||
| Нелинейные искажения | |||||
| DC-1 МГц | < -60 дБн | ||||
| 1 МГц - 10 МГц | < -55 дБн | ||||
| 10 МГц - 100 МГц | < -50 дБн | ||||
| 100 МГц - 160 МГц | < -40 дБн | ||||
| Коэффициент гармоник | < 0,1% (10-20 кГц) | ||||
| Общие гармонические искажения | <0,2% (DC ~ 20 кГц，1 Вп-п) | ||||
| Негармонические искажения |
< -65 дБн (DC ~ 10 МГц) |
||||
| Фазовый шум | -115 дБн/Гц @ 10 кГц | ||||
Прямоугольный сигнал |
|||||
| Время нарастания / спада | < 8 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 40 MГц | 40% ~ 60% | ||||
| > 40 MГц | 50% | ||||
| Ассиметрия | регулируемая | ||||
|
Джиттер (СКЗ) |
2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
Пилообразный сигнал |
|||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал |
|||||
| Длительность импульса |
≥ 10 нс |
||||
| Время нарастания / спада | ≥ 5 нс | ||||
|
Период |
от 25 нс до 1000000 с |
||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
|
Джиттер (СКЗ) |
2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
Специальная форма |
|||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 500 Мвыб/сек | ||||
| Время нарастания |
> 5 нс (1 Вп-п) |
||||
| Джиттер (СКЗ) |
2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
| Интерполяция | выключена, линейная | ||||
| Способ редактирования |
по точкам, сегментами |
||||
Генератор гармоник |
|||||
| Порядок гармоник |
≤ 16 |
||||
| Тип гармоник | четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник | регулируемая | ||||
| Фаза гармоник | регулируемая | ||||
