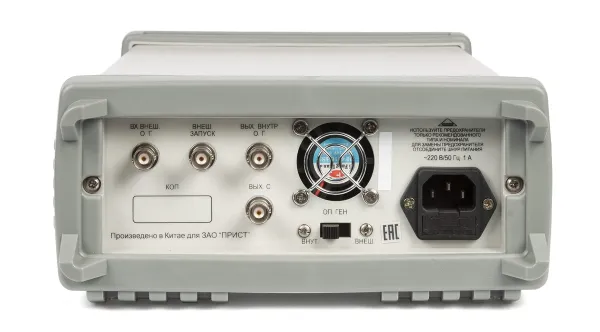

Генератор импульсов АКИП-3302
Получить коммерческое предложениеГенераторы импульсов серии АКИП-3300 предназначены для формирования импульсов напряжения прямоугольной формы.
Конструктивно генераторы выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.
Принцип действия генераторов основан на технологии прямого цифрового синтеза. Частота формируемых импульсов напряжения на выходе генератора синхронизирована с частотой внутреннего или внешнего опорного генератора.
Генераторы выпускаются в виде следующих модификаций:
АКИП-3301, АКИП-3302, АКИП-3303, АКИП-3304, АКИП-3305, АКИП-3307.
Модификации генераторов отличаются числом каналов с регулируемыми параметрами, расположением органов управления, типом индикатора и ненормируемыми функциональными режимами. Генераторы имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО
Конструктивно генераторы выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.
Принцип действия генераторов основан на технологии прямого цифрового синтеза. Частота формируемых импульсов напряжения на выходе генератора синхронизирована с частотой внутреннего или внешнего опорного генератора.
Генераторы выпускаются в виде следующих модификаций:
АКИП-3301, АКИП-3302, АКИП-3303, АКИП-3304, АКИП-3305, АКИП-3307.
Модификации генераторов отличаются числом каналов с регулируемыми параметрами, расположением органов управления, типом индикатора и ненормируемыми функциональными режимами. Генераторы имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО
| АКИП-3302 | |
|---|---|
| ВРЕМЕННЫЕ ПАРАМЕТРЫ | |
| Вид выходного сигнала | Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность |
| Временные параметры | Период следования 20 нс…10000 с Длительность импульса и задержка 5 нс…10000 с |
| Разрешение | 5 нс при временном интервале менее 4 с 10 мкс при временном интервале более 4 с |
| Погрешность установки временного интервала | ±(5*Т*10-5 + 5 нс) |
| Погрешность опорного источника частоты | ±5*10-5 |
| Время нарастания/спада | Не более 10 нс |
| Вход внешней опорной частоты | 5 и 10 МГц, 0,5 В скз |
| АМПЛИТУДНЫЕ ПАРАМЕТРЫ | |
| Каналы | 2 канала с регулируемой амплитудой, 1 канал ТТЛ АКИП-3301: 1 канал с регулируемой амплитудой, 2 канала ТТЛ |
| Диапазон амплитуды | Канал А: ±(10 мВпик…5 Впик) на нагрузке 50 Ом Канал В: ± (10 мВпик…5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень |
| Разрешение | 10 мВпик |
| Погрешность установки амплитуды | ±(2% + 25 мВпик) |
| Диапазон смещений | ±(10 мВ…5В) на нагрузке 50 Ом |
| Разрешение | 10 мВ |
| Погрешность установки смещения | ±(5% + 25 мВ) |
| Внутреннее сопротивление выхода | 50 Ом |
| СИНХРОЗАПУСК | |
| Режимы | Внутренний, внешний, однократный |
| Параметры импульса | Длительность ≥ 15 нс, время нарастания ≤ 1 мкс; период: 100 нс – 1 с |
| Диапазон уровней внешнего синхросигнала | 1 Впик…20 Впик |
| Сопротивление входа внешней синхронизации | Более 100 кОм |
| ОБЩИЕ ДАННЫЕ | |
| Дисплей | Индикатор VFD 40 символов для моделей АКИП-3301/3302 Индикатор ЖКИ 5,7 дюймов для моделей АКИП-3303/3304/3305 |
| Интерфейс | RS-232 для моделей АКИП-3303/3304/3305, опция GPIB для моделей АКИП-3303/3304/3305 |
| Напряжение питания | 230 В ( 15 %), 50 / 60 Гц, 50 Вт |
| Габаритные размеры, масса | 254 х 103 х 384 мм; 3 кг (без усилителя) |
