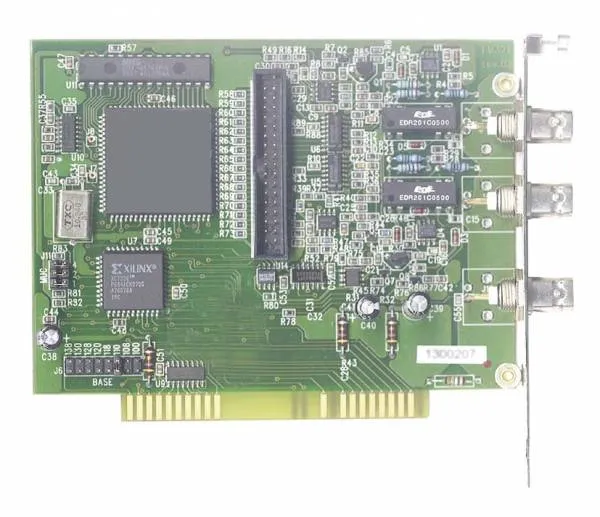

Двухканальный генератор сигналов произвольных форм Генератор AHP-3000 состоит из 8-ми битной вставляемой платы стандарта ISA-шины и программного обеспечения генератора, имеющего наименование GENERATOR, служащих для превращения Вашего персонального компьютера в двухканальный генератор сигналов произвольных форм.
| Актаком АНР-3000 ISA | |
Число каналов | 2 |
Максимальный диапазон напряжений (без нагрузки) | -5...5 В (10 В - размах) |
Выходной импеданс | 75 Ом ±1% |
Выходное напряжение | От 2,5 до 10 В(размах) шагами <50мВ; от 0 до 2,5 В(размах) шагами <12,5мВ |
Рекомендуемый диапазон выходных напряжений | 500 мВ...10 В(размах) |
Фильтр на выходе | выбирается пользователем из значений 450 кГц или 1 МГц |
Защита от короткого замыкания на выходе | не лимитирована |
Объем памяти | 2048 выборок для каждого сигнала |
Разрешение цифро-аналогового преобразования | 8 разрядов |
Скорость формирования выборок при генерировании сигнала |
Для одного канала | 20480 KS/s |
Для обоих каналов | 10240 KS/s |
Шаг установки частоты | менее 0,1% от действующего значения |
Долговременная стабильность частоты | менее 0,02% от действующего значения |
Режимы работы | периодический, синхронизированный, однократный, режим работы по запуску |
Выходной сигнал системы запуска и синхронизации | может быть конфигурирован в виде входного сигнала системы запуска и синхронизации; совместим с сигналами ТТЛ |
