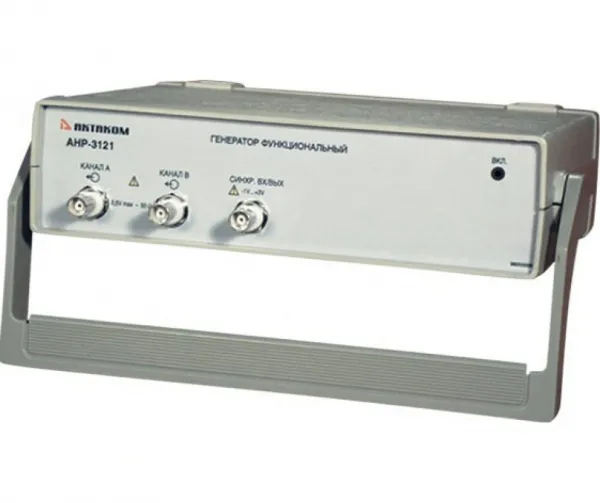

Генератор сигналов Актаком АНР-3121 USB
Артикул | 034795 |
Компания TINVEST дилер | AKTAKOM |
Артикул производителя: | 44312100 |
Наличие | На складе |
Цена
Включает НДС |
27 282 р.
|
Вы можете купить Генератор сигналов Актаком АНР-3121 USB в интернет-каталоге TINVEST официального дилера AKTAKOM по выгодной цене с доставкой по РФ.

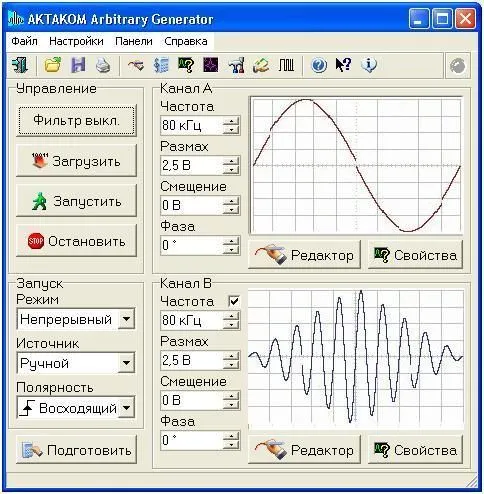

Двухканальный виртуальный цифровой генератор сигналов произвольной формы представляет собой 12-разрядный цифровой прибор в стандартном конструктиве приборов серии "USB-лаборатория АКТАКОМ", и выдает сигнал произвольной формы или сигнал одной из стандартных форм (синусоидальная, прямоугольная, треугольная и некоторые другие) по двум каналам одновременно.
Актаком АНР-3121 USB | ||
---|---|---|
Общие характеристики | ||
Количество выходных каналов | 2 | |
Форма выходных сигналов | произвольная или стандартная | |
Выбор формы для обоих каналов | независимый | |
ЦАП | 12 бит | |
Максимальное число точек на канал | 128 К | |
Отключаемый фильтр нижних частот | 15 МГц | |
Максимальная частота оцифровки | 80 МГц | |
Полоса частот по уровню 1% | 0...10 МГц | |
Максимальный уровень выходного сигнала от пика до пика: без дополнительного усилителя с дополнительным усилителем (только для АНР-3122) | ±2,5 В на нагрузке 50 Ом ±20 В на нагрузке 50 Ом | |
Шаг изменения напряжения выходного сигнала | не более 2,5 мВ; 10 мВ с усилителем | |
Пределы изменения сдвига сигнала по вертикали | ±2,5 В | |
Длительность фронта прямоугольного сигнала | не более 20 нс | |
Частота дискретизации | выбирается от 2,44 кГц до 80 МГц | |
Погрешность | не более 10–6 от выходной частоты | |
Синхронизация | ||
Выбор режимов синхронизации | ||
перезапуск | однократный или непрерывный | |
источник | внешний или ручной (внутренний) | |
полярность | по восходящему или по спадающему фронту | |
Входной сигнал внешней синхронизации | ||
форма | прямоугольный импульс | |
амплитуда | ТТЛ-уровень | |
длительность | не менее 25 нс | |
Выходной сигнал синхронизации | ||
форма | прямоугольный импульс | |
амплитуда | ТТЛ-уровень на нагрузке 1 кОм | |
длительность | не менее 25 нс | |
Выходной сигнал синхронизации | ||
форма | прямоугольный импульс | |
амплитуда | ТТЛ-уровень на нагрузке 1 кОм | |
длительность | не менее 25 нс | |
Мощностные и конструктивные параметры | ||
Питание | 220 В, 50 Гц, не более 20 Вт | |
Габаритные размеры | 260x210x70 мм | |
Масса | не более 2,0 кг | |
Относительная влажность | не более 90% при температуре 25°С | |
Атмосферное давление | от 495 до 795 мм рт. ст. |
