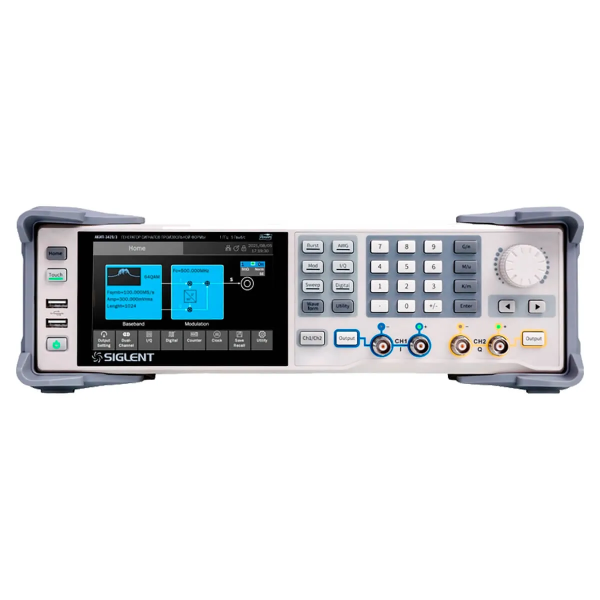

Генератор сигналов произвольной формы АКИП-3428/3

Генератор сигналов произвольной формы АКИП-3428/3
Артикул 057595
Компания TINVEST дилер АКИП
Артикул производителя: 00-0017591
Наличие На складе
Цена
Включает НДС
1 937 880 р.
1 918 501 р.
Получить КП
Купить

Вы можете купить Генератор сигналов произвольной формы АКИП-3428/3 в интернет-каталоге TINVEST официального дилера АКИП по выгодной цене с доставкой по РФ.

АКИП-3428/3
Входные параметры
Число каналов 2 – аналоговые (несимметричные или дифференциальные, переключаемо)
2 – маркеры
16 – цифровые (опция)
Диапазон частот (синусоидальная форма) 1 мкГц … 1 ГГц
Дискретность установки 1 мкГц
Пределы допускаемой относительной погрешности установки частоты стандартно: ±1×10-6 Опция: ±5×10-8 (термостатированный опорный генератор)
есть вход сигнала внешней опорной частоты 10 МГц
Максимальная скорость выборки (синусоидальная форма) 5 Гвыб/с
Разрядность АЦП 14 бит
Выходной коннектор BNC
Выходной уровень (Несимметричный выход)
Диапазон установки уровня смещения постоянного напряжения ±6 В (50 Ом) ±12 В (высокоомный выход)
Погрешность установки уровня смещения постоянного напряжения ±(1% от уст. + 2 мВ)
Неравномерность АЧХ переменного сигнала ±0,3 дБ (50 Ом, 0,32 В пик-пик относительно 1 МГц синусоидальной формы)
Погрешность установки уровня переменного сигнала ±(1% от уст. (В пик-пик) + 1 мВ пик-пик) Синусоидальная форма, 10 кГц, смещение 0 В
Диапазон установки выходного уровня сигнала синусоидальной формы (50 Ом) 1 мВ … 12 В пик-пик (≤ 40 МГц, 0 В смещение) 1 мВ … 6 В пик-пик (>40 ... 120 МГц) 1 мВ … 3 В пик-пик (>120 МГц)
Диапазон установки выходного уровня сигнала произвольной формы (50 Ом) 1 мВ … 12 В пик-пик (≤ 20 МГц, 0 В смещение) 1 мВ … 6 В пик-пик (>20 МГц)
Диапазон установки выходного уровня сигнала импульсов прямоугольной формы (50 Ом) 1 мВ … 12 В пик-пик (≤ 20 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 6 В пик-пик (>20 ... 60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 3 В пик-пик (>60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс)
Диапазон установки выходного уровня шумового сигнала (50 Ом) 1 мВ … 0,669 Вскз
Диапазон установки выходного уровня ПСДП/ PRBS сигнала (50 Ом) 1 мВ … 12 В пик-пик (≤ 40 Мбит/с, 0 В смещение) 1 мВ … 6 В пик-пик (>40 ... 120 Мбит/с) 1 мВ … 3 В пик-пик (>120 Мбит/с)
Диапазон установки выходного уровня пилообразного сигнала (50 Ом) 1 мВ … 12 В пик-пик
Общие выходные параметры внутреннее сопротивление: 50 Ом (±1 Ом)
максимальный выходной ток: ±240 мА
защита выхода: от перегрузки по току, от перенапряжения
перекрестные помехи: -60 дБн
смещение каналов: 20 пс (при одинаковом выходном уровне)
Выходной уровень (Дифференциальный выход)
Диапазон установки уровня переменного сигнала 20 мВ пик-пик … 2 В пик-пик (100 Ом, смещение 0 В)
Неравномерность АЧХ переменного сигнала ±0,3 дБ (100 Ом, 0,5 В пик-пик относительно 1 МГц синусоидальной формы)
Диапазон установки дифференциального уровня ±1 В (100 Ом)
Диапазон установки уровня постоянного напряжения с общей землей ±1 В (высокоомный выход)
Общие выходные параметры защита выхода: от перенапряжения
перекрестные помехи: -60 дБн
смещение каналов: 20 пс (при одинаковом выходном уровне)
Общие выходные параметры
Полярность нормальная, инвертированная
Регулировка сигнал/шум от 0,1 дБн
Цифровой фильтр 1 МГц … 1 ГГц
Стандартные формы сигналов
Синусоидальная форма
Диапазон частот 1 мкГц … 1 ГГц
Коэффициент гармоник (при уровне не более 0 дБм) несимметричный выход: <-55 дБн от 0 до 500 МГц <-40 дБн свыше 500 МГц до 1 ГГц
дифференциальный выход: <-55 дБн от 0 до 500 МГц  <-45 дБн свыше 500 МГц до 1 ГГц
Негармонические составляющие (при уровне не более 0 дБм) несимметричный выход: -65 дБн Дифференциальный выход: -60 дБн
Плотность фазовых шумов <-138 дБн/Гц при отстройке на 10 кГц от несущей 10 МГц
Генерация гармоник генерация выходного сигнала с заданными частотными компонентами: до 16-й гармоники
Импульсы прямоугольной формы
Частота повторения 1 мкГц … 240 МГц
Дискретность установки частоты 1 мкГц
Минимальная длительность фронта/среза импульса ≤ 0,85 нс
Выброс на вершине и паузе импульса ≤ 3% (100 кГц, 1 В пик-пик, 50 Ом, фронт 1 нс)
Скважность от 0,001 до 99,999%
дискретность установки от 0,001%, в зависимости частоты выходного сигнала
Джиттер 20 пс (>10 кГц, 1 В пик-пик, 50 Ом)
Одинарный
Частота повторения 1мкГц … 312,5 МГц
Импульсный сигнал
Дискретность установки частоты 1 мкГц
Регулировка длительности импульса от 1 нс дискретность установки от 10 пс.
максимальная длительность импульса ограничена максимальной частотой
Погрешность установки длительности импульса ±(0,01% от уст. + 0,3 нс)
Диапазон установки длительность фронта/среза импульса от 1 нс до 75 с (10% ~ 90%)
дискретность установки от 100 пс
выходной уровень ≤ 3В пик-пик,
постоянное смещение| ≤ 3 В.
Скважность от 0,001 до 99,999%
дискретность установки от 0,001%, в зависимости частоты выходного сигнала
Выброс на вершине и паузе импульса ≤ 3% (100 кГц, 1 В пик-пик, 50 Ом, фронт 1 нс)
Джиттер 20 пс (>10 кГц, 1 В пик-пик, 50 Ом)
Белый шум
Полоса частот (-3дБ) 1 мкГц … 1 ГГц
ПСДП / PRBS
Максимальная скорость передачи данных 312,5 Мбит/с
Длина последовательности 2  ͫ¯¹ , m = 3,4, ..., 32
Минимальная длительность фронта/среза импульса 0,5 нс (10% ~ 90%, 1 В пик-пик, 50 Ом)
Пилообразная, треугольная формы
Диапазон частот 1 мкГц … 10 МГц
Нелинейность (максимум) 1,5% (1 кГц, 1 В пик-пик, симметрия 50 %)
Перестраиваемая симметрия 0,0 … 100,0%
Постоянное напряжение (DC)
Диапазон установки уровня постоянного напряжения ±6 В (50 Ом) ±12 В (высокоомный выход)
Погрешность установки уровня постоянного напряжения ±(1% от уст. + 2 мВ)
Сигналы произвольной формы
Режим AFG
Диапазон частот 1 мкГц … 100 МГц
Скорость выборки 2,5 Гвыб/с
Длина сигнала 32000 точек
Длительность фронта/среза 450 пс (10% … 90%, 1 Впик-пип, 50 Ом)
Источник сигнала встроенные в память, загрузка из файла, импорт из ПО EasyWaveX
Режим AWG
Диапазон регулировки скорости выборки от 0,01 выб/с до 2,5 Гвыб/с
Диапазон регулировки длины сигнала от 24 точек до 512 Мточек
В режиме формирования последовательности, минимальная длина сигнала - 64 точки.
При длине сигнала меньше 256 точек, значение длины должны быть целым числом, кратным 16.
Вертикальное разрешение 14 бит
Режимы интерполяции удержание 0-го порядка, линейное, sinc, sin27, sinc13
Формирование последовательности число сегментов: 1... 1024
число повторений сегментов: 1... 65535
режим работы: непрерывный, одиночный/пакетный, бесконечный, пошаговый, расширенный
источник запуска: ручной, задержанный, внешний
Источник сигнала встроенные в память, загрузка из файла, импорт из ПО EasyWaveX
Джиттер 50 пс (для шаблона ”010101”, 1 В пик-пик,50 Ом, 2,5 Гвыб/с)
Векторный генератор (Опция)
Векторные (I/Q) сигналы (Опция)
Диапазон регулировки символьной скорости от 250 символов/c до 500 Мсимволов/c
Длина сигнала 512 Мточек
Диапазон регулировки несущей частоты 1 мкГц … 1 ГГц
Вертикальное разрешение 14 бит
Форматы модуляции 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, OQPSK, D8PSK,8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK,8FSK, 16FSK, MSK, мультитональная (MultiTone), пользовательская (Custom – через ПО EasyIQ)
Полоса пропускания 150 МГц – калиброванное значение
I/Q-модулятора до 625 МГц – в зависимости от символьной скорости и установок фильтра
Остаточный модуль вектора ошибки (EVM) 2,5% (64QAM, несимметричный выход, полоса пропускания I/Q модулятора 150 МГц)
Виды последовательностей PN7, PN9, PN15, PN23, пользовательские (через ПО EasyIQ)
Источник сигнала встроенные в память, загрузка из файла, импорт из ПО EasyIQ
Калибровка IQ баланс, смещение и угол
Модуляции
АМ, ЧМ
Формы несущей стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции внешний, внутренний, канал
Модулирующее колебание (внутреннее) синус, меандр, пила, треугольник, шум, СПФ
Частота модуляции 1 мГц ... 2 МГц – внутренний
Коэффициент АМ 0,00 ... 120,00 % (АМ)
Пиковая девиация (ЧМ) до 0,5 * Гц максимальной частоты генератора
ФМ
Формы несущей стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции внешний, внутренний, канал
Модулирующее колебание (внутреннее) синус, меандр, пила, треугольник, шум, СПФ
Частота модуляции 1 мГц ... 2 МГц – внутренний
Диапазон установки девиации фазы 0º ... 360º
ШИМ
Формы несущей импульс
Источник модуляции внешний, внутренний, канал
Модулирующее колебание (внутреннее) синус, меандр, пила, треугольник, шум, СПФ
Частота модуляции 1 мГц ... 2 МГц – внутренний
АМН, ЧМН, ФМН
Формы несущей стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции внешний, внутренний, канал
Модулирующее колебание (внутреннее) меандр (скважность 50 %)
Частота модуляции 500 мкГц ... 61 МГц – внутренний
до 10 МГц – внешний
Частота скачка 1 мГц ... 2 МГц
ГКЧ
Формы несущей стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Диапазон установки времени качания 1 мс … 1000 с
Диапазон установки времени задержки запуска 1,963 мкс … 10 с
Диапазон частот (старт/стоп) синус: 1 мкГц … 2 ГГц
прямоугольник: 1 мкГц … 770 МГц
Закон качания линейный, логарифмический
Тип качания возрастание или убывание
Источник синхронизации внешний, внутренний, ручной
Пакетный режим
Формы сигналов стандартные формы сигналов (кроме: DC) + СПФ
Режим запуска синхронизированный, по строб-импульсу, ручной
Период повторения 1 мкс … 1000 с
Число импульсов в пакете 1 … 1000000 импульсов
Начальная/конечная фаза 0° … +360°
Диапазон установки времени задержки запуска 2,079 мкс … 10 с
Дополнительные характеристики
Частотомер
Частотный диапазон 100 мГц … 400 МГц – открытый вход (DC) 1 Гц … 400 МГц – закрытый вход (AC)
Измерения частота, счет импульсов
Вход 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность открытый вход (DC), максимальный входной уровень ±2,5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц)
закрытый вход (AC), максимальный входной уровень ±5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц)
Входной коннектор BNC
Цифровые каналы (Опция)
Число каналов 16-бит
Диапазон установки скорости передачи данных 1 мбит/с … 1 Гбит/с – LVDS 1 мбит/с … 2 Мбит/с – LVTTL
Выходной стандарт LVDS - низковольтная дифференциальная передача сигналов
LVTTL - низковольтная передача сигналов
тип выходного стандарта зависит от выбранной опции
Дополнительные входы / выходы
Вход сигнала опорной частоты BNC-тип, на задней панели
входная частота: 10 МГц (±0,1 мГц)
минимальный входной уровень: 1,4 В пик-пик (50 Ом).
Выход сигнала опорной частоты BNC-тип, на задней панели
выходная частота: 10 МГц
выходной уровень: 3,3 В пик-пик (50 Ом)
Внешняя модуляция BNC-тип, на задней панели
диапазон входных частот: 0 … 1 МГц
импеданс: 10 кОм
входной уровень: ±5 В пик-пик
Синхровход/строб BNC-тип, на задней панели
импеданс: 100 кОм
входной уровень: VIH 2 В ... 5,5 В, VIL -0,5 В ... 0,8 В минимальная длительность импульса 100 нс
время отклика: 2,28 мкс (ГКЧ), 2,07 мкс (пакетный режим Импульс, остальные формы – 1,96 мкс)
Синхровыход BNC-тип на задней панели
импеданс: 50 Ом
частота: 1 МГц
выходной уровень: VOH 3,8 В, VOL 0,44 В
Маркер 2, BNC- тип на задней панели. Импеданс: 50 Ом
диапазон установки задержки маркера: 0,0 нс … 2,3 мкс.
длительность импульса: 108 нс.
длительность фронта/среза: 25,6 нс.
джиттер: 400 пс
Общие данные
Дисплей графический ЖК-дисплей, диагональ 12,7 см
емкостной сенсорный
разрешение: 800х480
Интерфейсы 3 - USB 2.0 Host, USB 2.0 Device(USBTMC)
LAN 10M/100M (VXI-11/Telnet/Socket/WebServer)
GPIB опция (адаптер GPIB - USB )
Напряжение питания 100…240 В (±10%), 50/60 Гц, 110 Вт
Условия эксплуатации 0°С ... +50°С, относительная влажность ≤90% (+30°С), ≤50% (+50°С)
Условия хранения -20°С ... +60°С, относительная влажность ≤ 95%
Габаритные размеры 338 × 113 × 369 мм (Ш х В х Г)
возможность монтажа в 19" стойку (Опция SSG-RMK), высота 3U
Масса 4,4 кг
