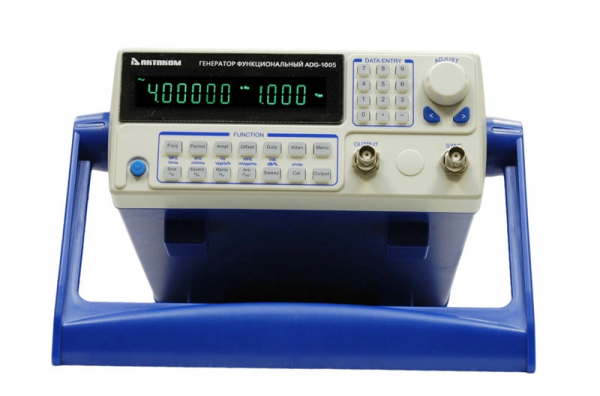

Генератор сигналов Актаком ADG-1010

Артикул	034737
Компания TINVEST дилер	AKTAKOM
Артикул производителя:	44101001
Наличие	На складе

1 год гарантии

Выгодная доставка

Цена Включает НДС	29 022 р.

Получить КП

Купить

Вы можете купить Генератор сигналов Актаком ADG-1010 в интернет-каталоге TINVEST официального дилера AKTAKOM по выгодной цене с доставкой по РФ.

Описание

Генераторы ADG-1010 используют при формировании выходного сигнала технологию DDS (прямой цифровой синтез частоты). Этот метод позволяет обеспечить высокую точность установки частоты (50 ppm), быстрый переход с одной частоты на другую, малый уровень искажений, управление по USB по SCPI командам и много других возможностей.

Технические характеристики Характеристика Значение

Частота	Диапазон (синус)	10 мкГц ... 10 МГц
	Диапазон (меандр)	10 мкГц ... 5 МГц
	Диапазон (другие типы)	10 мкГц...1 МГц
	Разрешение	10 мкГц, 6 цифр
	Точность установки		± 50 ppm
Характеристики сигнала	Количество форм	16 типов, включая 3 стандартных: синус, меандр, пила
	Количество точек	1024
	Частота дискретизации	100 Мвыб/с
	Разрядность	8 бит
	Коэффициент гармоник (синус)		<-40 дБн (< 5 МГц); <-40 дБн (≥ 5 МГц);
	Время нарастания / спада (меандр, импульс)		< 35 нс
	Коэфф. заполнения (импульс)	0,1 ...99,9 %
	Асиметрия (пила)		0,0...100,0%
Амплитуда	Диапазон (импеданс 50 Ом)	0...10 Вп-п (F≤8 МГц), 0...9 Вп-п (F>8 МГц)
	Диапазон (открытый контур)	0...20 Вп-п (F≤8 МГц), 0...18 Вп-п (F>8 МГц)
	Разрешение	1 мВп-п (амплитуда >2 Вп-п), 0,1 мВп-п (амплитуда ≤2 Вп-п)
Смещение	Диапазон	±5 В (импеданс 50 Ом), ±10 В (открытый контур)
	Разрешение	±5 мВ
Свипирование	Диапазон	полный
	Время	50 мс...500 с
	Закон	линейный, логарифмический
Выход синхронизации	Сигнал	меандр, фронт нарастания ≤20 нс
	Уровень	TTL
Интерфейс		USB
Питание		220...240 В / 50...60 Гц
Габаритные размеры		322 х 256 х 102 мм
Вес		2 кг
Габариты в упаковочной таре		280х150х390 мм
Вес в упаковочной таре		3,5 кг

Стандартная комплектация

Генератор сигналов
Кабель питания
USB кабель
Руководство по эксплуатации

Дополнительная комплектация

Амплитудный усилитель АКТАКОМ AVA-1408
Амплитудный усилитель АКТАКОМ AVA-1420
Амплитудный усилитель АКТАКОМ AVA-1745
Амплитудный усилитель АКТАКОМ AVA-1804
Амплитудный усилитель АКТАКОМ AVA-1810

ADG-1010 Генератор сигналов функциональный - вид сбоку

Увеличить

ADG-1010 Генератор сигналов функциональный - вид сзади

Увеличить

ADG-1010 Генератор сигналов функциональный - аксессуары в комлекте

Увеличить

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Какое назначение разъема "Trig In" на задней панели генератора

Какие условия эксплуатации предусмотрены для данного генератора сигналов?

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация

ADG-1005, 1010 руководство по эксплуатации
Редакция: 161107 Дата изменения: 24.05.2019

Наверх

Какое назначение разъема "Trig In" на задней панели генератора

На задней панели генератора располагается вход синхронизации "Trig In", который может использоваться только в качестве входного внешнего импульсного сигнала. Параметры сигнала должны соответствовать TTL и CMOS, при этом верхний уровень – выше 4В, нижний уровень – ниже 0,3В.
Наверх

Какие условия эксплуатации предусмотрены для данного генератора сигналов?

Условия эксплуатации:

Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор
- Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
- Не допускается замыкать накоротко выходные или входные разъемы прибора
- Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
- Не допускается подача внешнего сигнала с неправильной полярностью.
- Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки
- При подключении кабеля не перепутайте входной разъем с выходными.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.

Наверх
