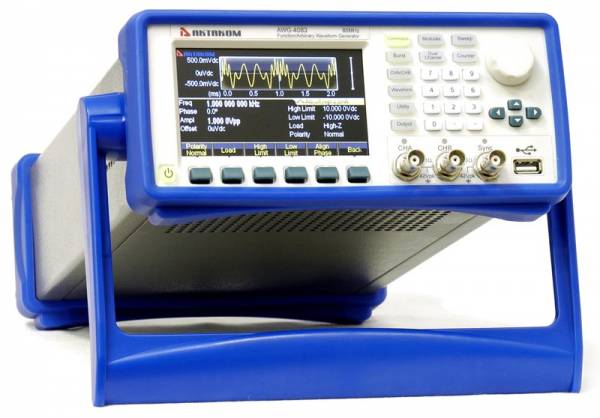

Генератор сигналов радиочастотный Актаком ADG-4502
Артикул | 034804 |
Компания TINVEST дилер | AKTAKOM |
Артикул производителя: | 44450201 |
Наличие | На складе |
Цена
Включает НДС |
127 968 р.
|
Вы можете купить Генератор сигналов радиочастотный Актаком ADG-4502 в интернет-каталоге TINVEST официального дилера AKTAKOM по выгодной цене с доставкой по РФ.
Генератор сигналов ADG-4502 имеет высокую стабильность опорного генератора (±1 ppm), отличные параметры по точности установки параметров, низкий уровень гармонических искажений и шумов, что позволяет формировать сигналы с высокой точностью.
Актаком ADG-4502 | ||
---|---|---|
Канал A | ||
Характеристика | Значение | |
Частотные характеристики | ||
Диапазон | Синусоидальный | 1 мкГц ... 500 МГц |
Прямоугольный | 1 мкГц ... 80 МГц | |
Разрешение | ≤80 МГц | 1 мкГц |
>80 МГц | 1 Гц | |
Стабильность | ≥ 1,0 кГц | ±1 ppm |
< 1,0 кГц | ±50 ppm | |
Выходной уровень (синусоидальный сигнал) | ||
Диапазон | -127 дБм ... +13 дБм | |
-127 дБм ... -117 дБм (тип.) | ||
Разрешение | 0,1 дБ | |
Погрешность установки | ≤300 МГц, -105 дБм ... +13 дБм | ±1,0 дБм |
≤500 МГц, -80 дБм ... +13 дБм | ±1,5 дБм ±1,0 дБм | |
≤500 МГц, -100 дБм ... -80 дБм | ±2,5 дБм ±1,5 дБм | |
КСВН | вых. уровень ≤0 дБм | < 1,8 |
Cинусоидальный сигнал | ||
Гармонические искажения | вых. уровень ≤4 дБм | <-33 дБн |
Негармонические искажения | вых. уровень ≤4 дБм, девиация ≤5 кГц | <-40 дБн |
Уровень субгармоник | вых.уровень ≤4 дБм | <-40 дБн |
Модуляционный шум | полоса 0,3 ... 3 кГц, СКЗ < 120 МГц | <100 Гц |
Прямоугольный сигнал | ||
Время нарастания / спада | ≤15 нс | |
Выброс | ≤5% | |
Модуляции | ||
Тип | ||
Внешняя модуляция | Частота | DC ... 10 кГц |
Уровень | ±2,5 В | |
Свипирование по частоте | ||
Закон | линейный, логарифмический | |
Время свипирования | ≤80 МГц, линейный | 1 мс ... 800 с |
≤80 МГц, логарифмический | 100 мс ... 800 с | |
Шаг свипирования | ≤80 МГц, линейный | 50 мс ... 10 c |
Режим пачек импульсов | ||
Количество импульсов | 1 ... 10000 | |
Период запуска | 0,1 мс ... 800 c | |
Канал B | ||
Частотные характеристики | ||
Диапазон | 1 мкГц ... 10 МГц | |
Разрешение | 1 мкГц | |
Стабильность | ≥ 1,0 кГц | ±1 ppm |
< 1,0 кГц | ±50 ppm | |
Формы сигнала | ||
Тип | синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока | |
Прямоугольный сигнал | Время нарастания | ≤50 нс |
Коэффициент заполнения | 0,01% ... 99,99% | |
Импульсный | Время нарастания | ≤50 нс |
Длительность импульса | 20 нс ... 20 с | |
Пилообразный | Симметрия | 0,0% ... 100,0% |
Характеристики вывода | ||
Амплитуда | 50 Ом | 1 мВпп ... 10 Впп |
Высокий импеданс | 2 мВпп ... 20 Впп | |
Характеристики вывода | ||
Амплитуда | 50 Ом | 1 мВпп ... 10 Впп |
Высокий импеданс | 2 мВпп ... 20 Впп | |
Смещение | 50 Ом | ±5 Впик AC+DC |
Высокий импеданс | ±10 Впик AC+DC |
Разрешение | 5 мВпп | |
---|---|---|
Погрешность | ±(1% Uустан. + 10 мВпп) | |
Неравномерность АЧХ | ±0,5 дБ | |
Основные характеристики | ||
Питание | AC 100 В ...240 В, 50 (1±10%) Гц | |
Потребляемая мощность | 40 ВА | |
Габаритные размеры | 254×103×374 мм | |
Масса | 4,2 кг |
