Электрооборудование Генератор сигналов радиочастотный Актаком ADG-4522
| Артикул | 034806 |
| Компания TINVEST дилер | AKTAKOM |
| Артикул производителя: | 44452201 |
| Наличие | На складе |
|
Цена
Включает НДС |
191 946 р.
|
Вы можете купить Генератор сигналов радиочастотный Актаком ADG-4522 в интернет-каталоге TINVEST официального дилера AKTAKOM по выгодной цене с доставкой по РФ.

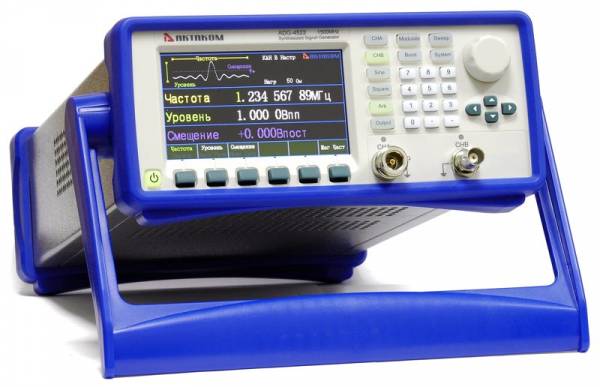

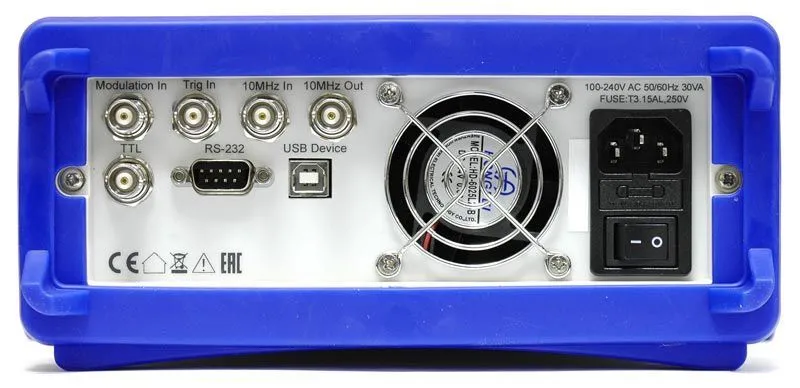

Генератор сигналов радиочастотный ADG-4522
| Актаком ADG-4522 | |||
|---|---|---|---|
| Канал A | |||
| Характеристика | Значение | ||
| Частотные характеристики | |||
| Диапазон | Синусоидальный | 1 мкГц ... 1500 МГц | |
| Прямоугольный | 1 мкГц ... 80 МГц | ||
| Разрешение | ≤80 МГц | 1 мкГц | |
| >80 МГц | 1 Гц | ||
| Стабильность | ≥ 1,0 кГц | ±1 ppm | |
| < 1,0 кГц | ±50 ppm | ||
| Выходной уровень (синусоидальный сигнал) | |||
| Диапазон | ≤500 МГц | -127 дБм ... +13 дБм | |
| -127 дБм ... -117 дБм (тип.) | |||
| ≤1000 МГц | -110 дБм ... +13 дБм | ||
| -100 дБм ... -110 дБм (тип.) | |||
| ≤1500 МГц | -105 дБм ... +10 дБм | ||
| -100 дБм ... -105 дБм (тип.) | |||
| Разрешение | 0,1 дБ | ||
| Погрешность установки | ≤300 МГц, -105 дБм ... +13 дБм | ±1,0 дБм | |
| ≤1500 МГц, -80 дБм ... +13 дБм | ±1,5 дБм ±1,0 дБм | ||
| ≤1500 МГц, -100 дБм ... -80 дБм | ±2,5 дБм ±1,5 дБм | ||
| КСВН | вых. уровень ≤0 дБм | < 1,8 | |
| Cинусоидальный сигнал | |||
| Гармонические искажения | вых. уровень ≤4 дБм | <-33 дБн | |
| Негармонические искажения | вых. уровень ≤4 дБм, девиация ≤5 кГц | <-40 дБн | |
| Уровень субгармоник | вых.уровень ≤4 дБм | <-40 дБн | |
| Модуляционный шум | полоса 0,3 ... 3 кГц, СКЗ < 120 МГц | <100 Гц | |
| Прямоугольный сигнал | |||
| Время нарастания / спада | ≤15 нс | ||
| Выброс | ≤5% | ||
| Модуляции | |||
| Тип | |||
| Внешняя модуляция | Частота | DC ... 10 кГц | |
| Уровень | ±2,5 В | ||
| Свипирование по частоте | |||
| Закон | линейный, логарифмический | ||
| Время свипирования | ≤80 МГц, линейный | 1 мс ... 800 с | |
| ≤80 МГц, логарифмический | 100 мс ... 800 с | ||
| Шаг свипирования | ≤80 МГц, линейный | 50 мс ... 10 c | |
| Режим пачек импульсов | |||
| Количество импульсов | 1 ... 10000 | ||
| Период запуска | 0,1 мс ... 800 c | ||
| Канал B | |||
| Частотные характеристики | |||
| Диапазон | 1 мкГц ... 10 МГц | ||
| Разрешение | 1 мкГц | ||
| Стабильность | ≥ 1,0 кГц | ±1 ppm | |
| < 1,0 кГц | ±50 ppm | ||
| Формы сигнала | |||
| Тип | синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока | ||
| Прямоугольный сигнал | Время нарастания | ≤50 нс | |
| Коэффициент заполнения | 0,01% ... 99,99% | ||
| Импульсный | Время нарастания | ≤50 нс | |
| Длительность импульса | 20 нс ... 20 с | ||
| Пилообразный | Симметрия | 0,0% ... 100,0% | |
| Характеристики вывода | |||
| Амплитуда | 50 Ом | 1 мВпп ... 10 Впп | |
| Высокий импеданс | 2 мВпп ... 20 Впп | ||
| Характеристики вывода | |||
| Амплитуда | 50 Ом | 1 мВпп ... 10 Впп | |
| Высокий импеданс | 2 мВпп ... 20 Впп | ||
| Смещение | 50 Ом | ±5 Впик AC+DC | |
| Высокий импеданс | ±10 Впик AC+DC | ||
| Разрешение | 5 мВпп | |
|---|---|---|
| Погрешность | ±(1% Uустан. + 10 мВпп) | |
| Неравномерность АЧХ | ±0,5 дБ | |
| Основные характеристики | ||
| Питание | AC 100 В ...240 В, 50 (1±10%) Гц | |
| Потребляемая мощность | 40 ВА | |
| Габаритные размеры | 254×103×374 мм | |
| Масса | 4,2 кг | |
| Актаком ADG-4522 | |||
|---|---|---|---|
| Канал A | |||
| Характеристика | Значение | ||
| Частотные характеристики | |||
| Диапазон | Синусоидальный | 1 мкГц ... 1500 МГц | |
| Прямоугольный | 1 мкГц ... 80 МГц | ||
| Разрешение | ≤80 МГц | 1 мкГц | |
| >80 МГц | 1 Гц | ||
| Стабильность | ≥ 1,0 кГц | ±1 ppm | |
| < 1,0 кГц | ±50 ppm | ||
| Выходной уровень (синусоидальный сигнал) | |||
| Диапазон | ≤500 МГц | -127 дБм ... +13 дБм | |
| -127 дБм ... -117 дБм (тип.) | |||
| ≤1000 МГц | -110 дБм ... +13 дБм | ||
| -100 дБм ... -110 дБм (тип.) | |||
| ≤1500 МГц | -105 дБм ... +10 дБм | ||
| -100 дБм ... -105 дБм (тип.) | |||
| Разрешение | 0,1 дБ | ||
| Погрешность установки | ≤300 МГц, -105 дБм ... +13 дБм | ±1,0 дБм | |
| ≤1500 МГц, -80 дБм ... +13 дБм | ±1,5 дБм ±1,0 дБм | ||
| ≤1500 МГц, -100 дБм ... -80 дБм | ±2,5 дБм ±1,5 дБм | ||
| КСВН | вых. уровень ≤0 дБм | < 1,8 | |
| Cинусоидальный сигнал | |||
| Гармонические искажения | вых. уровень ≤4 дБм | <-33 дБн | |
| Негармонические искажения | вых. уровень ≤4 дБм, девиация ≤5 кГц | <-40 дБн | |
| Уровень субгармоник | вых.уровень ≤4 дБм | <-40 дБн | |
| Модуляционный шум | полоса 0,3 ... 3 кГц, СКЗ < 120 МГц | <100 Гц | |
| Прямоугольный сигнал | |||
| Время нарастания / спада | ≤15 нс | ||
| Выброс | ≤5% | ||
| Модуляции | |||
| Тип | |||
| Внешняя модуляция | Частота | DC ... 10 кГц | |
| Уровень | ±2,5 В | ||
| Свипирование по частоте | |||
| Закон | линейный, логарифмический | ||
| Время свипирования | ≤80 МГц, линейный | 1 мс ... 800 с | |
| ≤80 МГц, логарифмический | 100 мс ... 800 с | ||
| Шаг свипирования | ≤80 МГц, линейный | 50 мс ... 10 c | |
| Режим пачек импульсов | |||
| Количество импульсов | 1 ... 10000 | ||
| Период запуска | 0,1 мс ... 800 c | ||
| Канал B | |||
| Частотные характеристики | |||
| Диапазон | 1 мкГц ... 10 МГц | ||
| Разрешение | 1 мкГц | ||
| Стабильность | ≥ 1,0 кГц | ±1 ppm | |
| < 1,0 кГц | ±50 ppm | ||
| Формы сигнала | |||
| Тип | синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока | ||
| Прямоугольный сигнал | Время нарастания | ≤50 нс | |
| Коэффициент заполнения | 0,01% ... 99,99% | ||
| Импульсный | Время нарастания | ≤50 нс | |
| Длительность импульса | 20 нс ... 20 с | ||
| Пилообразный | Симметрия | 0,0% ... 100,0% | |
| Характеристики вывода | |||
| Амплитуда | 50 Ом | 1 мВпп ... 10 Впп | |
| Высокий импеданс | 2 мВпп ... 20 Впп | ||
| Характеристики вывода | |||
| Амплитуда | 50 Ом | 1 мВпп ... 10 Впп | |
| Высокий импеданс | 2 мВпп ... 20 Впп | ||
| Смещение | 50 Ом | ±5 Впик AC+DC | |
| Высокий импеданс | ±10 Впик AC+DC | ||
| Разрешение | 5 мВпп | |
|---|---|---|
| Погрешность | ±(1% Uустан. + 10 мВпп) | |
| Неравномерность АЧХ | ±0,5 дБ | |
| Основные характеристики | ||
| Питание | AC 100 В ...240 В, 50 (1±10%) Гц | |
| Потребляемая мощность | 40 ВА | |
| Габаритные размеры | 254×103×374 мм | |
| Масса | 4,2 кг | |
| Актаком ADG-4522 | ||
|---|---|---|
| Канал A | ||
| Характеристика | Значение | |
| Частотные характеристики | ||
| Диапазон | Синусоидальный | 1 мкГц ... 1500 МГц |
| Прямоугольный | 1 мкГц ... 80 МГц | |
| Разрешение | ≤80 МГц | 1 мкГц |
| >80 МГц | 1 Гц | |
| Стабильность | ≥ 1,0 кГц | ±1 ppm |
| < 1,0 кГц | ±50 ppm | |
| Выходной уровень (синусоидальный сигнал) | ||
| Диапазон | ≤500 МГц | -127 дБм ... +13 дБм |
| -127 дБм ... -117 дБм (тип.) | ||
| ≤1000 МГц | -110 дБм ... +13 дБм | |
| -100 дБм ... -110 дБм (тип.) | ||
| ≤1500 МГц | -105 дБм ... +10 дБм | |
| -100 дБм ... -105 дБм (тип.) | ||
| Разрешение | 0,1 дБ | |
| Погрешность установки | ≤300 МГц, -105 дБм ... +13 дБм | ±1,0 дБм |
| ≤1500 МГц, -80 дБм ... +13 дБм | ±1,5 дБм ±1,0 дБм | |
| ≤1500 МГц, -100 дБм ... -80 дБм | ±2,5 дБм ±1,5 дБм | |
| КСВН | вых. уровень ≤0 дБм | < 1,8 |
| Cинусоидальный сигнал | ||
| Гармонические искажения | вых. уровень ≤4 дБм | <-33 дБн |
| Негармонические искажения | вых. уровень ≤4 дБм, девиация ≤5 кГц | <-40 дБн |
| Уровень субгармоник | вых.уровень ≤4 дБм | <-40 дБн |
| Модуляционный шум | полоса 0,3 ... 3 кГц, СКЗ < 120 МГц | <100 Гц |
| Прямоугольный сигнал | ||
| Время нарастания / спада | ≤15 нс | |
| Выброс | ≤5% | |
| Модуляции | ||
| Тип | ||
| Внешняя модуляция | Частота | DC ... 10 кГц |
| Уровень | ±2,5 В | |
| Свипирование по частоте | ||
| Закон | линейный, логарифмический | |
| Время свипирования | ≤80 МГц, линейный | 1 мс ... 800 с |
| ≤80 МГц, логарифмический | 100 мс ... 800 с | |
| Шаг свипирования | ≤80 МГц, линейный | 50 мс ... 10 c |
| Режим пачек импульсов | ||
| Количество импульсов | 1 ... 10000 | |
| Период запуска | 0,1 мс ... 800 c | |
| Канал B | ||
| Частотные характеристики | ||
| Диапазон | 1 мкГц ... 10 МГц | |
| Разрешение | 1 мкГц | |
| Стабильность | ≥ 1,0 кГц | ±1 ppm |
| < 1,0 кГц | ±50 ppm | |
| Формы сигнала | ||
| Тип | синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока | |
| Прямоугольный сигнал | Время нарастания | ≤50 нс |
| Коэффициент заполнения | 0,01% ... 99,99% | |
| Импульсный | Время нарастания | ≤50 нс |
| Длительность импульса | 20 нс ... 20 с | |
| Пилообразный | Симметрия | 0,0% ... 100,0% |
| Характеристики вывода | ||
| Амплитуда | 50 Ом | 1 мВпп ... 10 Впп |
| Высокий импеданс | 2 мВпп ... 20 Впп | |
| Характеристики вывода | ||
| Амплитуда | 50 Ом | 1 мВпп ... 10 Впп |
| Высокий импеданс | 2 мВпп ... 20 Впп | |
| Смещение | 50 Ом | ±5 Впик AC+DC |
| Высокий импеданс | ±10 Впик AC+DC | |
| Разрешение | 5 мВпп | |
|---|---|---|
| Погрешность | ±(1% Uустан. + 10 мВпп) | |
| Неравномерность АЧХ | ±0,5 дБ | |
| Основные характеристики | ||
| Питание | AC 100 В ...240 В, 50 (1±10%) Гц | |
| Потребляемая мощность | 40 ВА | |
| Габаритные размеры | 254×103×374 мм | |
| Масса | 4,2 кг | |
