Генератор сигналов Rigol DSG821A

Диапазон частот

от 9 кГц до 2,1 ГГц

Разрешение

0,01 Гц

Скорость установки

<10 мс (тип.)

Внутренний источник опорной частоты

Частота опорного генератора

10 МГц

Температурная стабильность, 25°С (диапазон от 0°С до 50°С)

<2 ppm
<5 ppb (с опцией OCXO-В08)

Скорость старения

<1 ppm/год
<30 ppb/год (с опцией OCXO-В08)

Выход внутреннего опорного генератора

Частота

10 МГц

Уровень

от +5 дБ до +10 дБ

Вход для внешнего опорного генератора

Частота

10 МГц

Уровень

от 0 дБ до 10 дБ

Максимальная девиация

±5 ppm

Свипирование по частоте

Режимы работы

пошаговый (шаги частоты с равным или логарифмическим интервалом);

по списку (список с произвольным частотным шагом)

Режим

одиночный, непрерывный

Диапазон

полный частотный диапазон

Форма

треугольник, пила

Шаг изменения

линейный, логарифмический

Количество точек

пошаговый: от 2 до 65535
по списку: от 1 до 6001

Время экспозиции

от 20 мс до 100 с

Запуск

Авто, ручной, внешний, по шине (USB, LAN)

Параметры спектра генерируемых сигналов

Гармонические искажения

< -30 дБн, (непрерывный режим, 1 МГц < f ≤ 2,1 ГГц, уровень ≤+13 дБм)

Негармонические искажения (непрерывный режим, уровень

> -10дБм, отстройка >10 кГц)

100 кГц ≤f ≤ 1,5 ГГц

< -60 дБн;

1,5 ГГц < f ≤ 2,1 ГГц

< -54 дБн;

Собственный фазовый шум SSB (непрерывный режим, измер. диапазон 1 Гц, отстройка 20 кГц)

100 кГц ≤f ≤ 1,5 ГГц

< -100 дБн/Гц;

1,5 ГГц < f ≤ 2,1 ГГц

< -94 дБн/Гц;

Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)

от 0,3 кГц до 3 кГц

< 10 Гц СКЗ

от 0,03 кГц до 20 кГц

< 50 Гц СКЗ

Выходной уровень

Нормированное

устанавливаемое

Max выходной уровень

9 кГц ≤ f < 100 кГц

+5 дБм

100 кГц ≤ f < 2,1 ГГц

+13 дБм

+20 дБм

Min выходной уровень

9 кГц ≤ f < 100 кГц

-110 дБм

100 кГц ≤ f < 2,1 ГГц

-110 дБм

-110 дБм

Разрешение

0.01 дБ

Абсолютная неопределенность уровня

Неопределенность уровня

от -60 до +13 дБм

от -110 до -60 дБм

100 кГц < f ≤ 2,1 ГГц

≤0,9 дБ

≤1,1 дБ

КСВН ( от 1 МГц до 2,1 ГГц)

<1.8 (тип.)

Установка уровня

Время установки

≤5 мс (тип.) (АРУ вкл., частота фикс. температурный

диапазон от 20°С до 30°С)

Макс. отраженная мощность

Макс. напряжение DC

50 В

Макс. мощность

1 Вт (от 1 МГц до 2,1 ГГц)

Свипирование по амплитуде

Режимы работы

пошаговый (шаги амплитуды с равным или

логарифмическим интервалом);

по списку (список с произвольным шагом)

Режим

одиночный, непрерывный

Диапазон

полный динамический диапазон

Форма

треугольник, пила

Шаг изменения

линейный

Количество точек

пошаговый: от 2 до 65535
по списку: от 1 до 6001

Время экспозиции

от 20 мс до 100 с

Запуск

Авто, ручной, внешний, по шине (USB, LAN)

Внутренний модулирующий НЧ-генератор

Форма сигнала

синус, меандр

Диапазон частот

синус, свипирование по синусу

от DC до 200 кГц

меандр

от DC до 20 кГц

Разрешение по частоте

0.01 Гц

Диапазон амплитуд

AC

от 0 до 3 Впик

DC

от -3 В до 3 В

Выходное напряжение

Разрешение по амплитуде

1 мВ

Совместимость модуляции

АМ

ЧМ

ФМ

ИМ

I/Q (опция)

АМ

-

○

○

△

×

ЧМ

○

-

×

○

○

ФМ

○

×

-

○

○

ИМ

△

○

○

-

○

I/Q (опция)

×

○

○

○

-

○: совместимость; ×: несовместимость; △: совместимость с AM с понижением

Амплитудная модуляция

Источник

внутренний, внешний

Глубина

от 0 % до 100 %

Разрешение

0,1 %

Точность fмод=1 кГц

<4 % от установленного значения + 1 %

Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм)

<3 % (тип.)

Неравномерность АЧХ ( глубина  < 80%, DC/10 Гц до 100 кГц)

<3 дБ (ном.)

Частотная модуляция

Источник

внутренний, внешний

Max девиация

N × 1 МГц (ном.)

Разрешение

<0,1 % девиации или 1 Гц, что больше

Точность (fмод=1 кГц, внутренний источник модуляции)

<2 % от установленного значения + 20 Гц

Искажения (fмод=1 кГц, девиация = Nx50 кГц)

<2 % (тип.)

Неравномерность АЧХ (от DC/10 Гц до 100 кГц)

<3 дБ (ном.)

Фазовая модуляция

Источник

внутренний, внешний

Max девиация

N x 5 рад

Разрешение

<0,1 % девиации или 0.01 рад, что больше

Точность (fмод=1 кГц, внутренний источник модуляции)

<1 % установленного значения + 0,1 рад

Искажения (fмод=1 кГц, девиация = Nx5 рад)

<1 % (тип.)

Неравномерность АЧХ (от DC/10 Гц до 100 кГц)

<3 дБ (ном.)

Импульсная модуляция (опция DSG800-PUM)

Источник

внутренний, внешний

Коэффициент вкл/выкл

>70 дБ (100 кГц≤ f <2,1 ГГц)

Время нарастания/спада (10% / 90%)

<50 нс

Частота следования импульсов

От DC до 1 МГц

Импульсный генератор (опция DSG800-PUM)

Режим работы

одиночный импульс, двойной импульс, генератор

последовательностей (опция DSG800-PUG)

Период

Диапазон от 40 нс 170 с

Разрешение 10 нс

Длительность

Диапазон от 10 нс (170 с – 10 нс)

Разрешение 10 нс

Задержка запуска

Диапазон от 10 нс 170 с

Разрешение 10 нс

Запуск

Авто, внешний запуск, внешний стробирующий импульс, ручной,

по шине (USB, LAN)

Генератор последовательностей (опция DSG800-PUG)

Количество импульсов

от 1 до 2047

Диапазон вкл/выкл

от 20 нс до 170 с

Повтор

от 1 до 256

I/Q модулятор

Диапазон несущих частот

50 МГц≤ f <2,1 ГГц

Источник

внутренний, внешний

Полоса частот РЧ

Внешняя модуляция

Основная полоса (I или Q)

≤ 60 MГц (ном.)

РЧ (I+Q)

≤ 120 MГц (ном.)

Внутренняя модуляция

Основная полоса (I или Q)

≤ 30 MГц (ном.)

РЧ (I+Q)

≤ 40 MГц (ном.)

Подавление несущей

≥40 дБн (тип.)

Подавление боковых полос

Модуляция с полосой до 10 МГц

≥40 дБн (тип.)

Внешний I / Q вход

КСВН

<1.5

Вход полной шкалы

Внешняя модуляция

Вектор ошибок (EMV)

16QAM, косинусный фильтр (α = 0.22), 4Мвыборок/с

50 МГц ≤ f ≤ 2,1 ГГц (уровень ≤ 4дБм)

≤ 2 % СКЗ (тип.)

QPSK, косинусный фильтр (α = 0.22), 4Мвыборок/с

50 МГц ≤ f ≤ 2,1 ГГц (уровень ≤ 4дБм)

≤ 2 % СКЗ (тип.)

Внутренняя модуляция

Вектор ошибок (EMV)

CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до

900 MГц, от 1800 до 1900 MГц, уровень ≤4 дБм

≤ 2% (тип.)

Относительный уровень мощности в соседнем канале (ACPR)

≥ 70 дБ

I/Q генератор

Выходной импеданс

50 Ом (ном.)

Выходное напряжение

Диапазон

от 0.02 Вп-п до 1.5 Вп-п

Разрешение

1 мВ

Отклик по частоте отн.1 МГц

≤ 10MГц

< 0.5 дБ (ном.)

≤ 30MГц

< 1 дБ (ном.)

I/Q нестабильность

Аплитуда

≤ 10MГц

< 0.1 дБ (ном.)

≤ 30MГц

< 0.2 дБ (ном.)

Нелинейность фазы

≤ 10MГц

200 пс (ном.)

≤ 30MГц

500 пс (ном.)

Динамический диапазон, свободный от паразитных составляющих (SFDR)

Синус

≤ 30MГц

> 50 дБ (ном.)

Память

Длина записи

От 1 до 16 Мвыборок

 за шаг

Разрешение

14 бит

Время загрузки 1 МВыборки

< 10 с (ном.)

Энергонезависимая память

1 Гб

Частота дискретизации

Диапазон

oт 1 кГц до 50 МГц,

100 МГц

Разрешение

0.01 Гц

Запуск

Запуск

Авто, внешний запуск,

 ручной, по шине

 (USB, LAN)

Режимы работы

Повтор, авто, автоповтор, одиночный

Задержка внешнего запуска

Диапазон

От 0 до (216-1)

Разрешение

1

Запрет внешнего запуска

Диапазон

От 0 до (216-1)

Разрешение

1

Ширина импульса

> 20 нс (ном.)

Входы и выходы

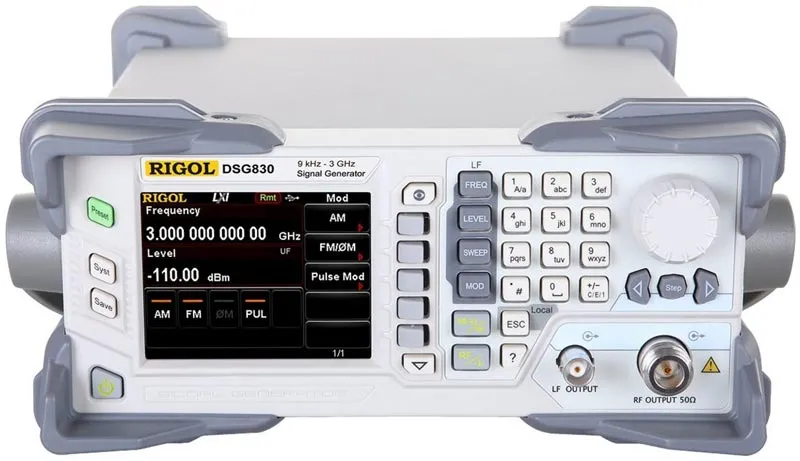

Передняя панель

РЧ-выход

Импеданс

50 Ом

Разъем

N (розетка)

Внутренний модулирующий НЧ-генератор

Импеданс

50 Ом

Разъем

BNC (розетка)

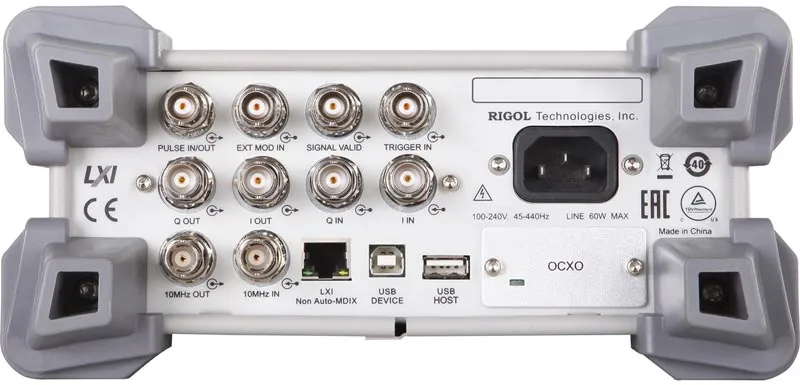

Задняя панель

Вход внешнего запуска

Импеданс

1 кОм (ном.)

Разъем

BNC (розетка)

Уровень запуска

3,3 В TTL

Выход сигнала достоверности

Выходное напряжение

0 В / 3,3 В (ном.)

Разъем

BNC (розетка)

Выход свипирования

Выходное напряжение

от 0 до 10 В (ном.)

Разъем

BNC (розетка)

Вход или выход импульса

Импеданс

50 Ом

Амплитуда входа/выхода

0 В / 3,3 В (ном.)

Вход для внешнего опорного генератора (10 МГц)

Импеданс

50 Ом

Разъем

BNC (розетка)

Выход опорного генератора (10 МГц)

Импеданс

50 Ом

Разъем

BNC (розетка)

I/Q вход/выход

Импеданс

50 Ом

Разъем

BNC (розетка)

Общие характеристики

Тип дисплея

Цветной 3,5’ TFT экран

Питание

220 В ,50 Гц

Потребляемая мощность

60 Вт макс

Интерфейсы связи

USB host, USB device, LAN

Рабочий диапазон температур

от 10 °C до 40 °C

Габариты

262 х 112 х 320 мм

Вес

4,2 кг
