Имитатор сигналов GPS Spirent GSS7790

Данный имитатор сигналов GPS специально разработан для тестирования (в безэховой камере) навигационной аппаратуры потребителей (НАП), оснащенной многоэлементной приемной антенной с управляемой диаграммой направленности (Controlled Reception Pattern Antenna, CRPA). Такого рода антенны эффективно защищают от помех, формируя провалы в своей диаграмме направленности в направлениях на источники помех.

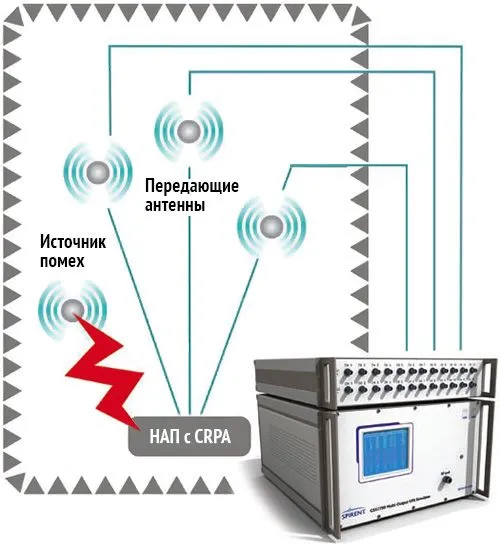

Имитатор GSS7790 позволяет выводить сигнал каждого спутника через отдельный радиочастотный выход. Затем эти сигналы могут быть подведены к отдельным передающим антеннам, которые (при должном расположении в безэховой камере) воспроизводят пространственный разнос сигналов GPS и помех, поступающих на CRPA.

Типичные варианты применения

• Тестирование НАП, оснащенной CRPA, с подключением выходов к многочисленным передающим антеннам в безэховой камере.
• Испытания блока управления CRPA с использованием многоэлементной матрицы фазовых сдвигов (или задержек) для образования нужного волнового фронта на сымитированных антенных элементах.
• Тестирование работы антенны в безэховой камере в реалистичной электромагнитной обстановке, созданной с помощью рефлекторов и аттенюаторов сигналов.
• Имитация сигналов GPS в лаборатории (имея комбинированный GPS-выход на передней панели, GSS7790 может быть использован и как традиционный многоканальный имитатор сигналов GPS для тестирования обычных приемников GPS).
• Проведение испытаний, в которых требуется формировать определенные волновые фронты.

Характеристики

Основные характеристики

• До 24 каналов на 2 частотах в одном устройстве.
• Имитация сигналов GPS на частотах L1 и L2, доступны варианты GSS7790 с одной или двумя частотами.
• Поддерживаемые сигналы GPS:
• GPS L1: C/A + P-код + M-шум (опционально).
• GPS L2: C/A или P-код + L2C + M-шум (опционально), для авторизованных пользователей доступны опции для имитации SA/A-S.
• Имитация SA/A-S для тестирования SAASM-оборудования: опция SimCLASS или SimSAAS, доступная только для авторизованных пользователей.
• Генерация сигнала с М-кодом: опция SimMCODE, доступная только для авторизованных пользователей.
• Гибкость создания и выполнения тестовых сценариев c помощью ПО SimGEN.
• Высокий уровень мощности для повышенной гибкости.
• Лучшие в своем классе точность, достоверность и надежность.
• Имитация сигналов SBAS на частоте L1.
• Наличие комбинированного радиочастотного выхода для тестирования обычных приемников GPS.
