Решение для обнаружения и анализа радиопомех Spirent GSS200D

Радиопомехи влияют на функционирование аппаратуры спутниковой навигации, поэтому крайне важно знать радиочастотную обстановку. Spirent GSS200D — полнофункциональное решение, формирующее полною картину радиопомех в интересующем месте.

Радиопомехи — растущая угроза функционированию ГНСС

Радиопомехи являются самой главной из угроз работе навигационной аппаратуры, принимающей сигналы GPS и других глобальных навигационных спутниковых систем (ГНСС), и все чаще приходится сталкиваться с радиопомехами. Это происходит отчасти из-за все более широкого распространения нелегальных постановщиков радиопомех, которые продаются в онлайновых магазинах и запитываются от розетки в автомобиле. Радиопомехи могут быть и непреднамеренными, особенно в промышленных зонах.

Данные спутникового позиционирования, получаемые от GPS и других ГНСС, играют все более значимую роль в работе многих отраслей экономики. В областях применения спутниковой навигации, имеющих отношение к обеспечению безопасности людей и влияющих на функционирование экономики, например в обслуживании критически важных инфраструктур или обеспечении полетов гражданской авиации, воздействие преднамеренных и непреднамеренных радиопомех может иметь катастрофические последствия.

Мониторинг радиочастотной обстановки в полосах рабочих частот ГНСС дает возможность коррелировать случаи возникновения радиопомех с неожиданными отказами в работе навигационной аппаратуры или странностями в ее «поведении», помогает бороться с радиопомехами.

Предназначение GSS200D

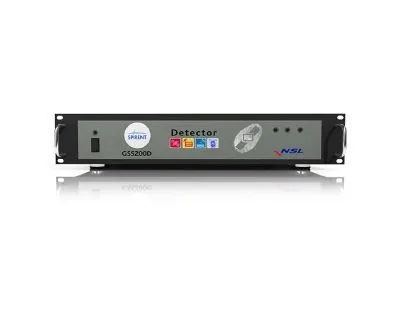

Решение GSS200D состоит из работающего в полевых условиях детектора (пробника) и защищенного сервера в облаке PT Cloud компании Spirent. Для охвата большой территории (например, транспортного хаба) может быть использовано множество детекторов.

Данное решение непрерывно контролирует и анализирует радиочастотную обстановку в любых двух полосах рабочих частот в диапазоне L1 из частотного плана ГНСС. При обнаружении радиопомехи в одной или обеих полосах оцифрованный образец сигнала радиопомехи и его характеристики записываются на сервер.

В рамках данного решения радиопомехи анализируются, на основании анализа определяется их тип, поскольку важно отличать непреднамеренные радиопомехи от преднамеренных. Кроме того, радиопомехи ранжируются в зависимости от оценок, обозначающих возможную степень влияния радиопомех на сервисы ГНСС. И еще. Вы можете настроить детектор GSS200D так, чтобы он почти незамедлительно информировал вас о радиопомехах по электронной почте, когда бы они ни возникали.

Решение GSS200D дает возможность различать преднамеренные и непреднамеренные радиопомехи разных типов, чтобы, например, выявлять многочисленные случаи применения конкретного источника радиопомех и определять тенденции изменения радиопомеховой обстановки. Создавая полную картину радиочастотной обстановки, решение GSS200D способствует выработке мер по борьбе с радиопомехами.

Области применения

Решение GSS200D целесообразно использовать для мониторинга радиочастотной обстановки в местах расположения:

• станций систем дифференциальной коррекции ГНСС,
• аэропортов,
• объектов энергетических, телекоммуникационных, транспортных инфраструктур.

Спецификация

• Радиочастотные характеристики:
• Поддерживаемые диапазоны: GPS L1, ГЛОНАСС L1, Galileo E1.
• Максимальный уровень входной мощности: -25 дБм.
• Минимальный уровень обнаруживаемого сигнала: -95 дБм.
• Возвратные потери: -11 дБ (на частоте 1575,42 МГц), -8,6 дБ (на частоте 1602 МГц).
• Полосы частот: 16 ± 8 МГц (L1), 9 ± 4,5 МГц (G1).
• Физические характеристики:
• Габаритные размеры: 505×490×105 мм (с учетом размеров ручек, разъемов на задней панели и ножек).
• Масса: 4 кг.
• Диапазон рабочих температур: +10…+40 °C.
• Диапазон температур хранения: -10…+65 °C.
• Рабочая влажность: 90%, без конденсации.
• Влажность при хранении: 80%, без конденсации.
• Интерфейсы:
• RF INPUT: гнездо TNC для подключения антенны ГНСС и подачи на нее постоянного напряжения питания 5 В при силе тока до 60 мА.
• VGA: гнездо VGA для подключения монитора.
• LAN 1: гнездо RJ45 категории 5e для подключения к сети Ethernet.
• LAN 2: гнездо RJ45 категории 5e для подключения к сети Ethernet.
• USB 3.0: два гнезда USB 3.0 Type-A для подключения клавиатуры, мыши или устройств хранения данных.
• Audio Jack: гнездо для подключения выходного аудиоустройства.
• Вход для подачи электропитания: гнездо с предохранителем и выключателем питания для подачи переменного напряжения 100…240 В (50/60 Гц).
