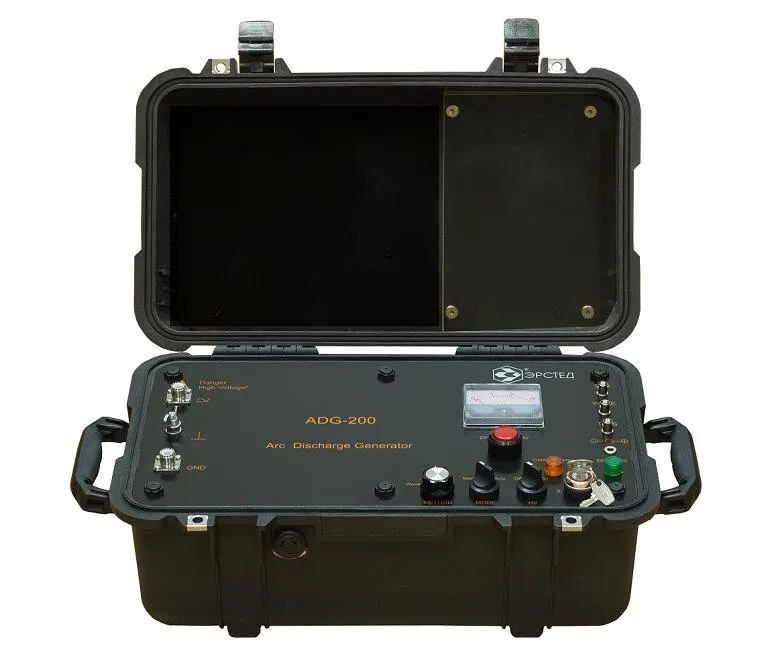

Источник дуговых разрядов Эрстед ADG-200-2 "СКАТ-М" для импульсных рефлектометров
Получить коммерческое предложение
Источник дуговых разрядов (генератор) ADG-200 предназначен для проведения работ по поиску повреждений на металлических КЛ в комплексе с рефлектометром РИ-407 / TDR-107 / TDR-109 и с рефлектометрами других производителей (поддерживающими импульсно-дуговой и волновой методы измерений), существенным образом расширяет их возможности по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.
| Модификации | Цена |
|
Комплект дистанционной локации: рефлектометр РИ-407 + генератор дуговых сигналов ADG-200-2 |
355 357,00р. |
|
Комплект дистанционной локации: рефлектометр TDR-107 + генератор дуговых сигналов ADG-200-2 |
313 880,00р. |
Методы измерений:
Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ:- импульсно-дуговой - ИДМ (ARM, метод кратковременной дуги);
- колебательного разряда по току - МКР (ICE, метод волны тока).
Особенности
- выходное напряжение до 10 кВ;
- автоматическая и ручная регулировка выходного напряжения;
- максимально запасаемая энергия 200 Дж;
- полностью автономное питание;
- малые габариты - комплекс свободно умещается в багажник легкового автомобиля
- небольшой вес - масса прибора 26 кг.
Вы можете купить Источник дуговых разрядов Эрстед ADG-200-2 "СКАТ-М" для импульсных рефлектометров в интернет-каталоге TINVEST официального дилера Эрстед по выгодной цене с доставкой по РФ.
Характеристики
| Диапазон регулировки выходного напряжения |
0…10 кВ |
| Емкость встроенных накопительных конденсаторов | 4 мкФ/10 кВ |
| Максимальная запасенная энергия |
200 Дж |
| Питание |
Автономное – аккумулятор |
| Количество разрядов на полностью заряженном аккумуляторе | 100 |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Габаритные размеры |
520х320х300 мм |
| Масса с аккумулятором | не более 26 кг |
Комплект поставки
- Генератор дуговых разрядов ADG-200-2 (10 кВ, 200 Дж, 26 кг)
- Зарядное устройство
- Комплект высоковольтных проводов (2 шт.) с зажимами «крокодил» для подключения к кабелю
- Ключ замка блокировки 2 шт.
- Руководство по эксплуатации ADG-200
- Разрядник ~3.5 кВ для проверки генератора
