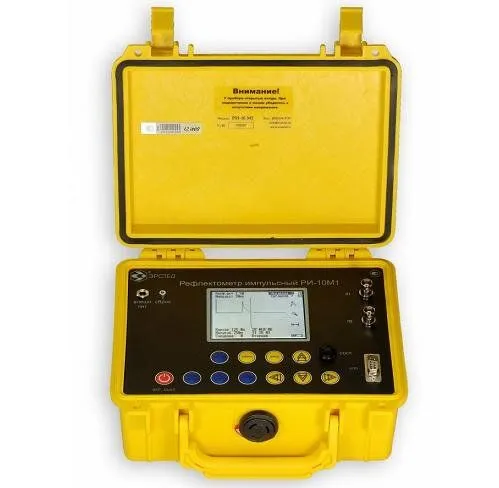

Импульсный рефлектометр Эрстед РИ-10М1 "СТРИЖ"

Импульсный рефлектометр РИ-10М1 – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар).
Импульсный рефлектометр РИ-10М1 по характеристикам заменяет приборы: ИР-10, ИР-10М, РИ-10, РИ-10М.
РИ-10М1 – обновленная версия прибора

Назначение

РИ-10 М1 предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:

• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений;

• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений.

Область применения

Импульсный рефлектометр РИ-10М1 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
• для определения длины кабеля при его производстве, складировании и торговле.

Особенности

• отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
• измерение в реальном масштабе времени;
• максимальная дальность - до 50 км;
• высокое разрешение по дальности: 1 м в диапазонах 250 м – 2,5 км; 2 м -20 м в диапазонах 5 км – 50 км;
• возможность детального рассмотрения любого участка рефлектограммы;
• подавление асинхронных помех;
• режим регистрации разбитости пар;
• энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
• режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
• сравнение с рефлектограммой из памяти прибора;
• встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
• возможность обмена данными с ПК;
• брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).

Технические характеристики

Диапазон измерения расстояния (временной задержки)	от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерений	0 - 250 м (0 - 2.5 мкс); 0 - 500 м (0 -5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2500 м (0 - 25 мкс); 0 - 5000 м (0 - 50 мкс); 0 - 12500 м (0 - 125 мкс); 0 - 25000 м (0 - 250 мкс); 0 - 50000 м (0 - 500 мкс)
Погрешность измерения расстояния	от 1 м до 20 м, в зависимости от поддиапазона измерений
Длительность зондирующего импульса	от 10 нс до 20 мкс
Амплитуда зондирующего импульса	не более 10 В
Чувствительность приёмного тракта	1 мВ
Диапазон установки коэффициента укорочения	от 1.00 до 3.00, с шагом 0.01
Время непрерывной работы РИ-10М1 от аккумуляторной батареи	не менее 8 часов, время непрерывной работы через зарядное устройство - не ограничено
габаритные размеры прибора	240х200х115 мм
Диапазон рабочих температур	от -20 °С до +40 °С
Масса прибора с аккумуляторной батареей	не более 2 кг

Комплект поставки

1. Рефлектометр импульсный РИ-10М1, 1 шт.
2. Блок питания (зарядное устройство), 1 шт.
3. Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодилы, 2 шт.
4. Руководство по эксплуатации РЭ, 1 шт.
5. Сумка для аксессуаров, 1 шт.
6. Компакт-диск с программным обеспечением, 1 шт.
7. Кабель COM to COM, 1 шт.
