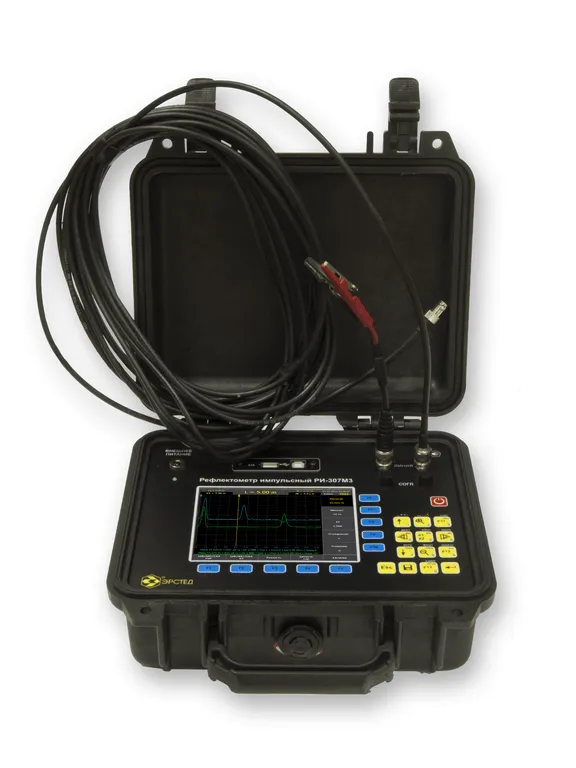

Импульсный рефлектометр Эрстед РИ-307M3 "СТРИЖ"

Рефлектометр РИ-307М3 – высокоточный, полевой, 2-х канальный рефлектометр для применений в сферах с повышенными требованиями к классу точности (например, СКС, в сетях CATV, системах ОДК теплосетей и пр.). Рефлектометр позволяет с низкой инструментальной погрешностью (до 3 см) производить измерения на кабелях длиной от 1 м до 128 км:

• измерение длин кабелей;
• измерение расстояний до неоднородностей  волнового сопротивления или повреждений: обрыв; низкоомные дефекты (менее 1 кОм); короткое замыкание; дефектная пайка; неисправный усилитель; наличие и место установки ответвителей; замокшие участки или участки с повышенной влажностью; муфты, сростки кабеля; катушки Пупина, разбитость пар; “мерцающие” дефекты; и пр.
• измерение коэффициента укорочения линии при известной ее длине;
• производить оценку волнового сопротивления кабельной линии;

Область применения

Импульсный рефлектометр РИ-307М3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии; компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
• для определения длины кабеля при его производстве, складировании и торговле.


Прибор РИ-307М3 является глубокой модернизацией рефлектометра РИ-307 в части как аппаратного, так и программного обеспечения.
Эффективная работа в ближней зоне (минимальный диапазон 15 м), широкая полоса пропускания и высокое разрешение для применения в сетях CATV, СОДК трубопроводов и других применений с повышенными требованиями к классу точности.

Особенности

• Инструментальная погрешность – 3 см (при КУ=1.499) – за счет увеличения эффективной частоты дискретизации до 3.2 ГГц в 4 раза поднята разрешающая способность по сравнению с РИ-307;
• Улучшенная детализация рефлектограмм –  переработка приемного тракта позволила расширить полосу пропускания;
• Расширенные диапазоны по дальности – от 15 м до 128 км: введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
• Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору  выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания. На коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения; На длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса;
• Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы; Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.
• цветной TFT дисплей  5.7 дюйма  с разрешением 640×480 пикселей и широким углом обзора для удобной работы и наглядного представления результатов измерений.  Опционально прибор может быть оснащен дисплеем повышенной яркости с антибликовым покрытием для комфортной работы в прямом солнечном свете;
• Одновременное отображение до 5 рефлектограмм прибор имеет возможность одновременно отображать рефлектограммы с двух физических входов и трёх рефлектограмм из энергонезависимой памяти;
• Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню;
• Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками трассы – прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними;
• Автоматическое запоминание  параметров измерения – при выключении прибора  (кнопкой выключения или по таймеру автоотключения) параметры измерения запоминаются в энергонезависимой памяти, так что после повторного включения Вам не придется устанавливать измерительные параметры заново.
• Обновленная функция Лупы позволяет просматривать рефлектограммы с разрешением 3 см на любом диапазоне по дальности от 15 м до 128 км, кроме того для более удобного просмотра отдельных участков предусмотрен горизонтальный «цифровой зум»;
• Предусмотрена  возможность прокрутки окна лупы в пределах диапазона;
• Режим “Разность” (поточечное вычитание рефлектограмм) предназначен для выявления различий в рефлектограммах, может применяться как для рефлектограмм физических каналов так и для рефлектограмм из памяти в любых сочетаниях в режиме реального времени;
• Режим “Битость пар” предназначен для определения мест перепутывания пар (разнопарка) в муфтах или скрутках;
• Режим “Захват”повышает эффективность работы прибора для определения дефектов непостоянных во времени (“мерцающих” дефектов) – прибор этом режиме накапливвает на экране рефлектограммы сколь угодно продолжительное время, так что краковременные события не будут пропущены.
• Большой объем энергонезависимой памяти для хранения библиотеки рефлектограмм и таблицы коэффициентов укорочения;
• Прибор позволяет сохранить в энергонезависимой памяти до 1000 именованных и датированных рефлектограмм с высоким разрешением (до 8000 точек на рефлектограмму), что позволяет детально изучать результаты измерений и отслеживать их динамику за длительный период времени;
• Сохранение положения курсоров при записи рефлектограммы в память;
• Возможность сравнения рефлектограмм снятых для разных диапазонов по дальности;
• В приборе предусмотрена встроенная пополняемая таблица коэффициентов укорочения
• Функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени; снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
• USB-порт для быстрого и удобного обмена данными с ПК – прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель
• Расширяемая функциональность встроенного ПО – легкое и безопасное обновление встроенного ПО



Эксплуатация в жестких полевых условиях

• Ударопрочный, герметичный корпус.
• Пылевлагозащищенная клавиатура.
• Широкий диапазон рабочих температур -20^oC...+40^oC.
• Мощный LiIon аккумулятор позволяет длительное время обходиться без подзарядки - время непрерывной работы от аккумулятора не менее 8 часов, а функция автоотключения не допустит разряда прибора во время простоя.
• Скоростное зарядное устройство позволяет оперативно подзарядить прибор за несколько минут, обеспечивая при этом достаточное для проведения измерений время работы.
• Небольшие габариты 70х246х124 мм и вес не более 2,5 кг.

Специальные режимы для систем ОДК теплосетей

• Функция горизонтального смещения рефлектограмм, независимая для каждого канала отображения;
• Прибор оснащен функцией оценки волнового сопротивления линии с точностью около 5%;
• Функция построения «кривых тревоги» (конфигурация «Теплосети») для удобства выявления значимых дефектов в системах ОДК;


Технические характеристики

Дисплей	цветной TFT 5,7” (640х480 пикселей)
Диапазон измерения расстояния (временной задержки)	от  0  до  128000 м  (от 0 до 1280 мкс)
Поддиапазоны измерений	0 – 15,125 м (0 – 0,15125 мкс), 0 – 31,25 м (0 – 0,3125 мкс), 0 – 62,5 м (0 – 0,625 мкс), 0 – 125 м (0 – 1,25 мкс); 0 - 250 м (0 – 2,5 мкс); 0 - 500 м (0 -5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2000 м (0 - 20 мкс); 0 - 4000 м (0 - 40 мкс); 0 - 8000 м (0 - 80 мкс); 0 - 16000 м (0 - 160 мкс); 0 - 32000 м (0 - 320 мкс); 0 – 64000 м (0 – 640 мкс); 0 – 128000 м (0 – 1280 мкс)
Минимальная дискретность рефлектограммы	3 см на всех диапазонах при КУ=1.499
Эффективная частота дискретизации	3.2 ГГц
Диапазон согласованных сопротивлений	от 25 Ом до 520 Ом
Длительность зондирующего импульса	от 10 нс до 50 мкс
Амплитуда зондирующего импульса	около 9,5 В на согласованную нагрузку (~19 В в режиме х/x)
Диапазон перекрываемого затухания	не менее 40 дБ
Диапазон установки коэффициента укорочения	от 1.000 до 3.000, с шагом 0.001
Объем энергонезависимой памяти для рефлектограмм	не менее 1000 рефлектограмм
Интерфейс с ПК	через внешний накопитель USB-Flash
Время непрерывной работы от аккумуляторной батареи	не менее 8 часов, Li-Ion аккумулятор, система быстрой зарядки
Время непрерывной работы через блок питания	не ограничено
Габаритные размеры	270х246х124 мм
Диапазон рабочих температур	от -20 °С до +40 °С
Масса прибора с аккумуляторной батареей	не более 2,5 кг

Комплект поставки

• Рефлектометр импульсный РИ-307М3;
• Зарядное устройство;
• Кабель соединительный 5 м, 75 Ом, BNC.M-крокодилы;
• Кабель соединительный 0.1 м, 75 Ом, BNC.M-крокодилы;
• Сумка для аксессуаров;
• Руководство по эксплуатации.
