Импульсный рефлектометр Эрстед РИ-307USBм "СТРИЖ"

Импульсный рефлектометр Эрстед РИ-307USBм "СТРИЖ"
Артикул 003323
Компания TINVEST дилер Эрстед
Наличие На складе
Цена
Включает НДС
112 800 руб.
Получить КП

Вы можете купить Импульсный рефлектометр Эрстед РИ-307USBм "СТРИЖ" в интернет-каталоге TINVEST официального дилера Эрстед по выгодной цене с доставкой по РФ.

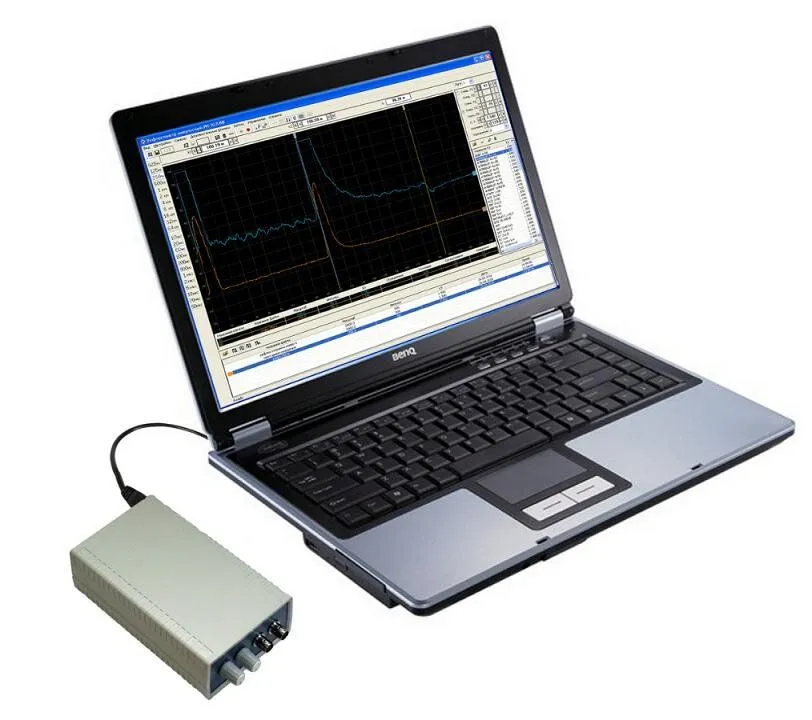

Импульсный рефлектометр РИ-307USBм – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии.
Прибор является полным функциональным аналогом рефлектометра РИ-307 при существенно меньшей цене и размерах.
Предназначен для работы в едином комплексе с персональным компьютером.

Назначение

Рефлектометр РИ-307USBм предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:

  • измерение длин кабелей;
  • измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • измерение коэффициента укорочения линии при известной ее длине;
  • определение характера повреждений.

Область применения

Импульсный рефлектометр РИ-307USB применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
  • для определения длины кабеля при его производстве, складировании и торговле.
Особенности

Отличительные особенности прибора

  • исполнение в виде выносного блока, подключаемого к ПК по USB;
  • управление и отображение результатов измерения на персональном компьютере;
  • два параллельных канала;
  • измерение в реальном масштабе времени;
  • максимальная дальность - 64 км;
  • высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км;
  • двухкурсорная измерительная система;
  • возможность детального рассмотрения любого участка рефлектограммы;
  • подавление асинхронных помех;
  • режим выявления непостоянных во времени неоднородностей;
  • сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти);
  • режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
  • режим регистрации разбитости пар;
  • встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.

Экономичность, наглядность, удобство и скорость работы

  • Использование дисплея персонального компьютера для удобной работы и наглядного представления результатов измерений;
  • Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню.
  • Высокая скорость зондирования позволяет оператору наблюдать максимально "живую" картинку на экране.
  • Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками. рефлектограммы - исключить длину присоединительных кабелей, измерить длину участка замокания кабеля или определить расстояние между двумя муфтами; прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними.
  • Автоматическое запоминание параметров измерения - параметры измерения запоминаются, так что после повторного включения Вам не придется устанавливать измерительные параметры заново.

Отличные измерительные характеристики

  • Широкий диапазон по дальности от 62.5 м до 64 км
  • Низкая инструментальная погрешность измерения расстояния - 0.01%...0.2% от действующей шкалы позволяет локализовывать дефекты с точностью до 12.5 см
  • Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания - на коротких участках кабеля или кабелях с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения; на длинных кабелях или кабелях с большим затуханием для обеспечения максимальной дальности лучше устанавливать большую длительность зондирующего импульса
  • Высокая чувствительность приемного тракта - 1 мВ
  • Цифровое осреднение 1...128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы
  • Два параллельных физических канала позволяют эффективно подавлять синхронные помехи: если исследуемые кабельные линии параллельны (например две фазы), то помеха на каждой из них одинакова, следовательно для подавления помехи на поврежденной линии достаточно функцией Разность вычесть из неё рефлектограмму параллельной неповрежденной линии. выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.
Модификации
Рефлектометр РИ-307USBm с базовой версией ПО 63 600,00р.
Рефлектометр РИ-307USBm с расширенной версией ПО 73 920,00р.

Преимущества расширенной версии ПО РИ-307USBм

Возможны два варианта поставки: Вы можете купить рефлектометр РИ-307USBм с базовой или расширенной версией программного обеспечения.

Переход к расширенной версии ПО РИ-307USBм (путем ввода ключа активации) открывает следующие дополнительные функции программы:
  • вывод на печать отчетов (рефлектограммы всех каналов со всеми измерительными параметрами);
  • автоматический расчёт расстояния до повреждений в линиях, составленных из разнородных кусков кабеля (с неодинаковыми коэффициентами укорочения);
  • возможность использовать вместо коэффициента укорочения скорость распространения сигнала - V/2, как принято в зарубежных приборах;
  • функция второго экрана - возможность просмотра одновременно всей линии и любого увеличенного её участка.

Системные требования

Для работы программы необходим персональный компьютер с минимальными системными требованиями:

  • операционная система Windows XP SP3;
  • процессор Intel (AMD) с частотой 1 ГГц;
  • 16 Мб свободной оперативной памяти;
  • 10 Мб свободного дискового пространства;
  • манипулятор типа "мышь" двухкнопочный с колесом прокрутки;
  • свободный порт USB;
  • кабель USB 2.0 (A – B) (поставляется в комплекте);
  • CD-ROM (требуется только для установки ПО);
  • установочный диск (поставляется в комплекте).
Технические характеристики
Диапазон измерения расстояния (временной задержки)

от 0 до 64000 м (от 0 до 640 мкс)

Поддиапазоны измерений

0 – 62,5 м (0 – 0,625 мкс), 0 – 125 м (0 – 1,25 мкс); 0 - 250 м (0 – 2,5 мкс); 0 - 500 м (0 -5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2000 м (0 - 20 мкс); 0 - 4000 м (0 - 40 мкс); 0 - 8000 м (0 - 80 мкс); 0 - 16000 м (0 - 160 мкс); 0 - 32000 м (0 - 320 мкс); 0 - 64000 м (0 - 640 мкс)

Погрешность измерения расстояния

от 12,5 см до 8 м в зависимости от поддиапазона измерений.

Диапазон согласованных сопротивлений

от 25 Ом до 600 Ом

Длительность зондирующего импульса

от 10 нс до 50 мкс

Амплитуда зондирующего импульса

не более 10 В

Чувствительность приёмного тракта

1 мВ

Диапазон установки коэффициента укорочения

от 1.000 до 3.000, с шагом 0.001

Время непрерывной работы от аккумуляторной батареи 2700 мАч

не менее 6 часов

Время непрерывной работы через блок питания

не ограничено

Габаритные размеры

175х95х47 мм

Диапазон рабочих температур

от -20 °С до +40 °С

Масса прибора с аккумуляторной батареей

не более 0,3 кг

Комплект поставки

  1. Рефлектометр импульсный РИ-307USBм ТУ 4221-007-23133821-09: 1 шт.
  2. Переходной кабель для подключения к измеряемой линии: 2 шт.
  3. Кабель USB 2.0 (A – B) для подключения к ПК: 1 шт.
  4. Руководство по эксплуатации РЭ 4221-007-23133821-09: 1 шт.
  5. Сумка для аксессуаров: 1 шт.
  6. Компакт диск с ПО: 1 шт.
