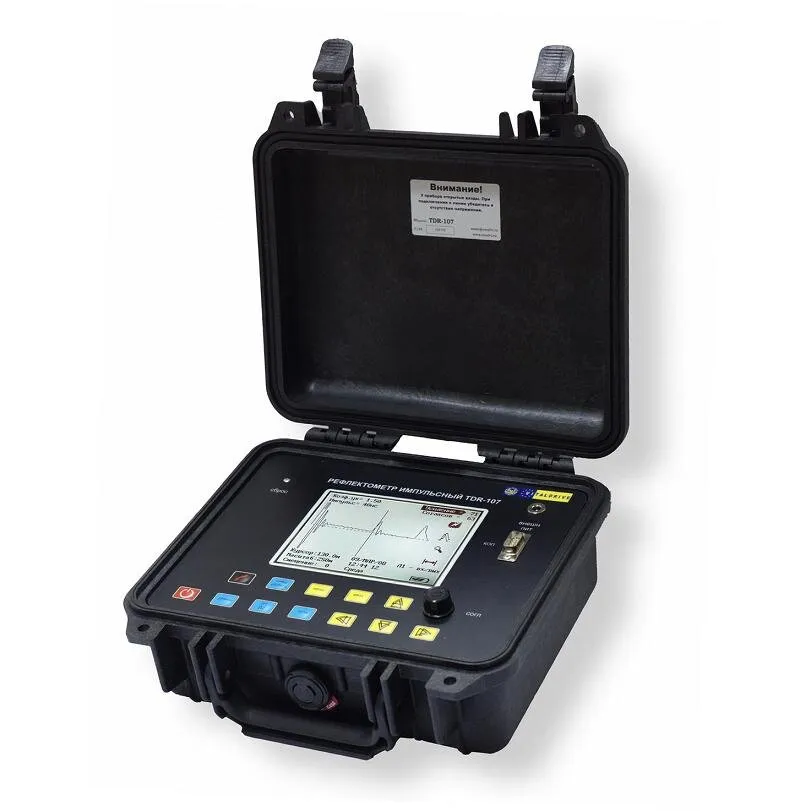

Импульсный рефлектометр Эрстед TDR-107 "СТРИЖ-С"

Артикул	003316
Компания TINVEST дилер	Эрстед
Наличие	На складе

1 год гарантии

Выгодная доставка

Цена Включает НДС	156 000 руб.

Получить КП

Купить

Вы можете купить Импульсный рефлектометр Эрстед TDR-107 "СТРИЖ-С" в интернет-каталоге TINVEST официального дилера Эрстед по выгодной цене с доставкой по РФ.

Модификации	Цена
Комплект дистанционной локации: рефлектометр TDR-107 + генератор дуговых сигналов ADG-200-2	313 880,00р.

Рефлектометр для силовых линий TDR-107 – это современный цифровой рефлектометр, специально разработанный для поиска и диагностики повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля и пр.

Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.

Назначение и методы измерений

Прибор TDR-107 предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом, следующими методами:

импульсный(TDR);
импульсно-дуговой(ARM);

Область применения

Импульсный рефлектометр TDR-107 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

медножильные кабели связи (ТПП, МКС и т.п.);
кабели сигнализации и управления (СБПЗАВпШп и т.п.);
силовые кабели (АСБ, ВВГ, СИП и т.п.);
воздушные кабельные линии; компьютерные сети (СКС и т.п.);
телевизионные и радиочастотные кабельные линии (РК-75 и т.п.). для определения длины кабеля при его производстве, складировании и торговле.

Особенности

возможность применения двух основных современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод и импульсно-дуговой метод;
измерение в реальном масштабе времени;
подавление асинхронных помех; отображение рефлектограмм на 5.7″ дисплее с разрешением 320х240 точек;
энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
максимальная дальность — 50 км;
режим сравнения с рефлектограммой из памяти прибора режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
возможность обмена данными с ПК;
брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью;

Технические характеристики

Режимы измерений	Импульсный (TDR); Импульсно-дуговой (Arc-Reflection);
Дисплей	Монохромный ЖКИ 5,7" (320x240 пикселей)
Диапазон измерения расстояния (временной задержки)	от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерения расстояния (временной задержки)	0 - 250 м (0 - 2.5 мкс); 0 - 5000 м (0 - 50 мкс); 0 - 500 м (0 -5 мкс); 0 - 12500 м (0 - 125 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 25000 м (0 - 250 мкс); 0 - 2500 м (0 - 25 мкс); 0 - 50000 м (0 - 500 мкс)
Инструментальная погрешность измерения расстояния	от 0.04% до 0.4 % от поддиапазонз измерений (от 1 м до 20 м, при КУ=1.50)
Эффективная частота дискретизации	100 МГц
Диапазон согласованных сопротивлений	от 25 Ом до 600 Ом
Длительность зондирующего импульса	от 10 не до 100 мкс
Амплитуда зондирующего импульса	10 В на согласованную нагрузку
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1.00 до 3.00, с шагом 0.01
Диапазон регулировки временной задержки (импульсно-дуговой метод)	от 0 до 4 мс, с шагом 0,2 мс
Синхронизация (импульсно-дуговой метод	Измерительный вход Вход TRIG
Емкость энергонезависимой памяти рефлектограмм	100
Интерфейс с ПК	COM-порт RS-232
Время непрерывной работы от аккумуляторной батареи	не менее 8 часов
Время непрерывной работы через зарядное устройство	не ограничено
Габаритные размеры	70x246x124 мм
Диапазон рабочих температур	от -20 °С до +40 °С
Масса прибора с аккумуляторной батареей	не более 2,5 кг

Комплект поставки

Рефлектометр импульсный TDR-107 - 1 шт.
Зарядное устройство - 1 шт.
Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодил - 2 шт.
Кабель соединительный 1.0 м, 75 Ом, BNC.M-BNC.M - 2 шт.
Руководство по эксплуатации TDR-107 - 1 шт.
Компакт-диск с программным обеспечением - 1 шт.
Сумка для аксессуаров - 1 шт.
COM-кабель для подключения к ПК - 1 шт.
