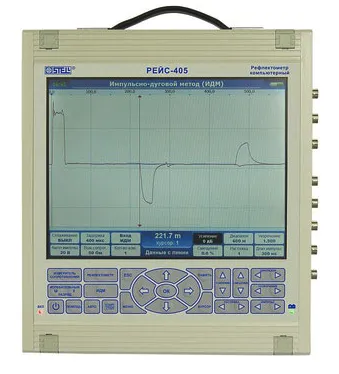

Импульсный рефлектометр компьютерный СТЭЛЛ РЕЙС-405

Импульсный рефлектометр компьютерный СТЭЛЛ РЕЙС-405
NULL Наличие: На складе Артикул: 002392 Компания TINVEST дилер: СТЭЛЛ
Это цена с НДС по которой вы
можете купить товар сегодня
Цена:
446 332 р. 450 840 р. с НДС
Получить коммерческое предложение

РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:

  • рефлектометр для металлических кабельных и воздушных линий,
  • измеритель сопротивления изоляции,
  • измеритель по импульсно-дуговому методу,
  • измеритель по методу колебательного разряда.

Рефлектометр РЕЙС-405 разработан на основе пожеланий пользователей прибора «Рефлектометр РЕЙС-305», который получил широкое распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.

РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.

Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.

Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.

В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.

РЕЙС-405 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.

Комплект поставки:

  • прибор РЕЙС-405 (с аккумулятором) - 1,
  • кабель для метода рефлектометра - 3,
  • кабель устройства связи по току - 1,
  • кабель устройства связи по напряжению - 1,
  • блок питания от сети переменного тока - 1,
  • руководство по эксплуатации - 1.

Вы можете купить Импульсный рефлектометр компьютерный СТЭЛЛ РЕЙС-405 в интернет-каталоге TINVEST официального дилера СТЭЛЛ по выгодной цене с доставкой по РФ.

1. Режим "МЕТОД РЕФЛЕКТОМЕТРА"

Диапазоны измеряемых расстояний

(при коэффициенте укорочения 1,5):

- минимальный диапазон – 250 м

- максимальный диапазон – 250000 м

Коэффициент укорочения:

- установка или измерение в пределах 1,00...7,00

- встроенная таблица

Зондирующие сигналы:

- амплитуда 25 В...120 В

- длительность от 30 нс до 300 мкс

Выходное сопротивление:

- 10...1000 Ом, программно-регулируемое, с отображением величины на экране

Инструментальная погрешность измерения расстояния:

- не более 0,1 %

Система отсчета расстояния:

- при помощи вертикальных курсоров

Режимы измерения:

Прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1; вход L2, вход L3;

Сравнение - наложение двух или трёх рефлектограмм (вход-вход, вход-память, память-память, входы L1-L2-L3);

Раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3)

Разность – отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память).

Растяжка:

Возможность растяжки выбранного участка рефлектограммы

Память:

Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти

Отстройка от аддитивных помех и шумов:

Усреднение посредством цифрового накопления, фильтрация сигналов

Отстройка от синхронных помех:

- При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля).

- При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля).

Отображение информации:

- Рефлектограммы и результаты обработки отображаются в графическом виде на цветном TFT экране размером 10,4''.

- Режимы, параметры и информация - в алфавитно-цифровом и символьном виде.

Питание:

- Сеть переменного тока 100...240 В, 50...60 Гц

- Сеть постоянного тока 12В.

Условия эксплуатации:

0...+50 °С

Габаритные размеры (ШxВxГ):

270 x 300 x 122 мм

Масса:

Не более 7,5 кг

2. Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"

Диапазоны измеряемых расстояний

(при коэффициенте укорочения 1,5):

- минимальный диапазон – 250 м

- максимальный диапазон – 250000 м

Максимальная амплитуда входных сигналов:

- 50 В

Входное сопротивление по волновому входу:

- 300 Ом

Инструментальная погрешность измерения расстояния:

- не более 0,1 %

Усиление

от –18 до +74 дБ

Режимы работы:

Просмотр линии

Ожидание разряда

Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)

Частота дискретизации:

Эквивалентная (эффективная) частота:

200 МГц



3200 МГц

Подключение к линии (при методе колебательного разряда):

Через присоединительное устройство по напряжению или по току

3. Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"

Диапазоны измеряемых расстояний

(при коэффициенте укорочения 1,5):

- минимальный диапазон – 250 м

- максимальный диапазон – 250000 м

Диапазон амплитуд входных сигналов (периодических и однократных) на входе:

0,002 … 120 В (без присоединительного устройства напряжения)

Инструментальная погрешность измерения расстояния:

- не более 0,1 %

Усиление

от –18 до +74 дБ

Режимы работы:

Просмотр линии

Ожидание разряда

Автозапуск (с возможностью автоматического рефлектограмм в памяти)

Два источника синхронизации: внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе).

Частота дискретизации:

Эквивалентная (эффективная) частота:

200 МГц

3200МГц

4. Режим "МЕТОД ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ"

Минимальное измеряемое сопротивление

не более 1 кОм

Максимальное измеряемое сопротивление

не менее 1 ГОм

Измерительное напряжение

400 В

Инструментальная погрешность измерения

не более 5%

Режимы измерения

L1-L2, L1-L3, L2-L3, L1-броня, L2-броня, L3-броня
