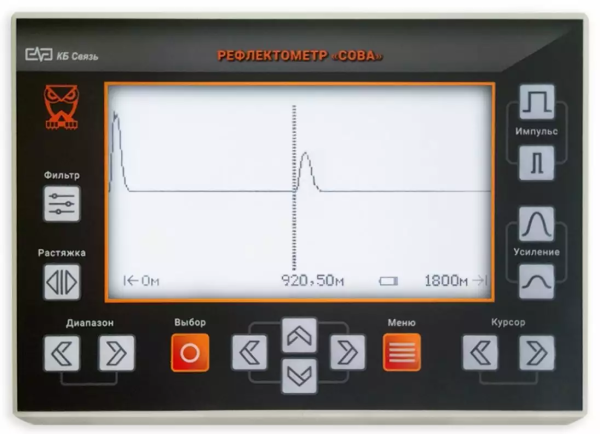

Импульсный рефлектометр-мост-измеритель КБ Связь СОВА

Импульсный рефлектометр-мост-измеритель КБ Связь СОВА для определения повреждений в кабелях.

Включен в Реестр промышленной продукции, произведенной на территории Российской Федерации.
№ записи: 466\3\2023

Назначение

• Определение характера неисправностей и расстояния до места повреждения в симметричных, несимметричных телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии.
• Определение расстояния до места повреждения мостовым методом.
• Измерение напряжения, сопротивления, емкости и омической асимметрии.

Особенности

• Высокая чувствительность - отраженный сигнал с амплитудой 0,3мв (300мкВ) можно развернуть на весь экран.
• Высокая точность.
• Универсальность  методов измерения – рефлектометр, мост, измеритель первичных параметров линии.
• Доступная цена.
• Большое поле для отображения рефлектограмм и текста на дисплее 115х65мм.
• Встроенное руководство пользования мостом.
• Режим сравнения различных рефлектограмм.
• Цифровая фильтрация аддитивных и синхронных помех.
• Малые габариты и вес.

Комплект поставки:

• Прибор – 1 шт.
• Сумка для переноски – 1 шт.
• Адаптер/зарядное устройства AC/DC 220/5В, 1А – 1 шт.
• Комплект проводов – 1 шт.
• Руководство пользователя – 1 шт

Технические характеристики

Рефлектометр

• Диапазон измеряемых расстояний:
• минимальный от 0 до 60 м
• максимальный до 20 км
• Длительность зондирующего импульса: от 5 нс до 50 мкс
• Амплитуда зондирующего импульса: 5В
• Максимальное разрешение: 0,25 м
• Инструментальная погрешность на диапазонах 1км и более: не    превышает 0,15%
• Установка коэффициента укорочения с шагом: 0,001
• Перекрываемое затухание: 92дБ
• Максимальная чувствительность:  отраженный сигнал 0,3 мВ дает отклонение на весь экран
• ЖКИ: 240х128 точек с подсветкой
• Растяжка: возможность растяжки любого участка диапазона до минимального шага
• Количество рефлектограмм сохраняемых в  памяти: 24 РФГ

Мост и Измеритель U,R,C

• Диапазон измерения постоянного напряжения: от 0 до 350 В.
• Диапазон измерения переменного напряжения: от 0 до 250 В.
• Погрешность измерения напряжений: не более 2% + 0.1 В.
• Входное сопротивление: не более 2 Мом.
• Диапазон измерения сопротивлений: от 0.1 Ом до 50 ГОм.
• Погрешность измерения:
• в диапазоне до 1 ГОм: не более 2% + 0.1 Ом;
• в диапазоне свыше 1 ГОм: не более 10 %
• Диапазон измерения емкости: от 0.1 нФ до 80 мкФ.
• Погрешность измерения не более 2% + 0.1 нФ.
• Погрешность измерения расстояния до повреждения изоляции (утечки):
• при сопротивлении утечки от 0 до 10МОм не более 0.1% +1м.
• при сопротивлении утечки от 10 до 50 МОм не более 0.5% +1м.
• Погрешность измерения асимметрии не более 0.1% +0.1 Ом.

Общие характеристики:

• Время непрерывной работы от аккумуляторов: не менее 6 часов

• Габариты: 190х140х50 мм
• Вес: не более 0,5 кг

Питание

Питание рефлектометра производится от Ni-Mh аккумуляторных батарей типа «АА» (пальчиковые) - 4шт, или от сети переменного тока 220В через комплектный сетевой адаптер. Питание и заряд может так же производится от других зарядных устройств, имеющих USB выход с выходным напряжением питания 5В и током 1А (например зарядные устройства смартфонов).
