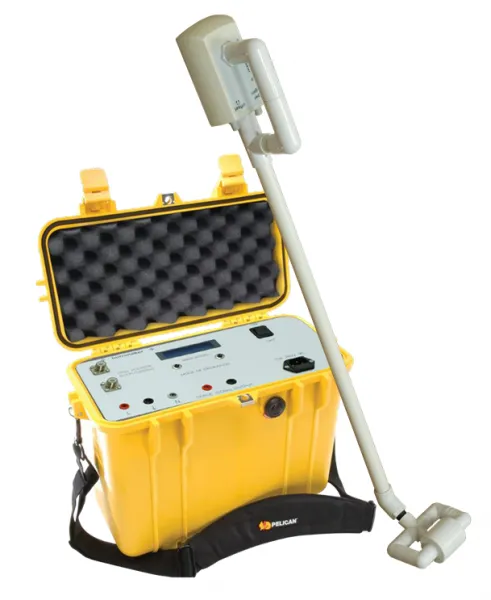

Установка BURNMAKER-2 для греющего кабеля

Установка BURNMAKER-2 – это универсальный комплект для определения места повреждения электрического нагревательного кабеля в системах теплого пола.

Комплект состоит из «комбинированного» блока и приемника дефектоискателя. В состав «комбинированного» блока входит:

• 1. измеритель сопротивления изоляции;
• 2. формирователь проводящего канала («прожиг»);
• 3. генератор для трассировки кабеля;

Комплект позволяет находить все виды неисправностей: обрыв кабеля, короткое замыкание жил кабеля и понижение сопротивления изоляции жилы кабеля относительно экрана. Работает с нагревающими кабелями любого диаметра.

Особенности

• Определение характера неисправности (обрыв кабеля, короткое замыкание и понижение изоляции) путем одновременного измерения трех сопротивлений: ЖИЛА1‑ЖИЛА2, ЖИЛА1‑ЭКРАН, ЖИЛА2-ЭКРАН.
• Формирование устойчивого проводящего канала в месте неисправности с помощью высокого напряжения (до 5600 В).
• Три алгоритма формирования проводящего канала высоким напряжением для различных типов нагревательного кабеля.
• Формирование сигнала частотой 2 кГц для трассировки кабеля приемником дефектоискателем.
• Четыре уровня выходного сигнала генератора в режиме трассировки кабеля.
• Функция отстройки от внешних помех в режиме трассировки кабеля.
• Вращение головки приемника в 3 плоскостях.

Технические характеристики
