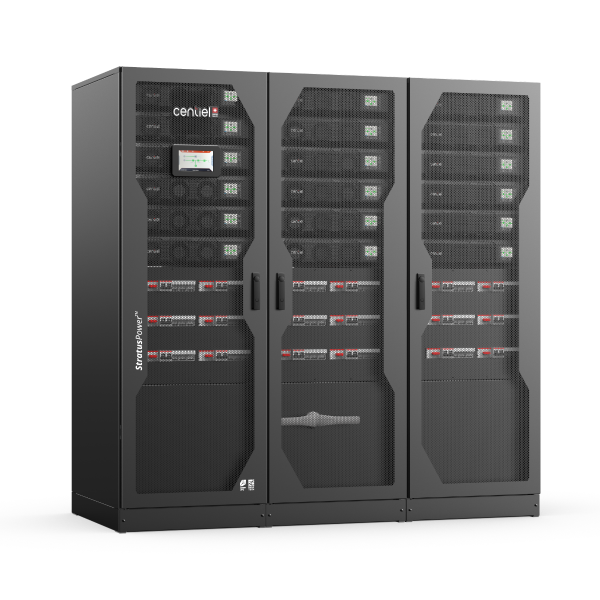

Источник бесперебойного питания Centiel StratusPower

StratusPower — это инновационный источник бесперебойного питания (ИБП), специально разработанный для удовлетворения строгих требований современной ИТ-инфраструктуры.

StratusPower представляет собой трёхфазный модульный ИБП, который покрывает диапазон мощности от 10 до 1500 кВт в одном шкафу и может быть объединён для обеспечения бесперебойной подачи чистой энергии мощностью 3750 кВт.

Разработанный и произведённый в Швейцарии, ИБП StratusPower использует топологию DARA, которая обеспечивает полную доступность без единой точки отказа, предоставляя операторам центров обработки данных (ЦОД) полное спокойствие. Кроме того, установка StratusPower проста, а обслуживание — несложное и ненавязчивое.

Основанный на широко зарекомендовавшей себя полупроводниковой технологии, StratusPower обеспечивает лучшую в отрасли эффективность независимо от напряжения и частоты (VFI) — 97,6% и ровную кривую эффективности.

Особенности

• Нет необходимости увеличивать размеры системы или батарейного массива. Это снижает затраты на охлаждение.
• Модульная конструкция обеспечивает непревзойденную надежность, время безотказной работы, эффективность и удобство обслуживания.
• Непревзойденная гибкость в проектировании и развертывании
• Широкий диапазон постоянного напряжения без снижения мощности
• Различные устройства для хранения энергии в аккумуляторах позволяют выбрать наиболее подходящий вариант
• Запас мощности 24% обеспечивающий дополнительный уровень надежности и резервирования
• Тройная параллельная шина обеспечивает дополнительный уровень избыточности
• Одиночный или двойной ввод
• Надежные полупроводниковые технологии, включая физическую изоляцию инвертора
• Каждый модуль имеет небольшой вес — от 19 до 42 кг
• Прост и безопасен в установке и обслуживании
• Расчетный срок службы более 30 лет
• Компоненты, которые не потребуют замены в течение более 15 лет
• Быстрое обнаружение неисправностей и их изоляция
• Высокая перегрузочная способность для устранения скачков напряжения
• Расширенное и упреждающее тестирование аккумуляторных батарей (АКБ)
• Интеллектуальное управление АКБ для оптимизации производительности
• Простая параллельная настройка нескольких блоков ИБП
• Гибкий выбор батарейного блока
• Несколько вариантов размещения АКБ
• Широкий диапазон входного напряжения
• Превосходная энергоэффективность благодаря двойному преобразованию в режиме реального времени
• Высокий коэффициент мощности для снижения потерь реактивной мощности
• Конструкция с возможностью горячей замены для обслуживания без простоев
• Широкий спектр коммуникационных интерфейсов

Линейка продуктов StratusPower позволяет объединить мощность в одном шкафу от 10 кВт до впечатляющих 1500 кВт, а шкафы могут быть плавно расширены до ошеломляющих 3,75 МВт.

Технические характеристики

Модель	CAB-SP06-1080-2S-A1	CAB-SP12-1080-4S-A1	CAB-SP12-1320-4S-B0	CAB-SP18-6S-A0	CAB-SP24-6S-A0	CAB-SP375(B/T)-E-6M-(LT/AV)-K	CAB-SP750(B/T)-E-12M-(LT/AV)-2K	CAB-SP875(B/T)-E-14M-(LT/AV)-2K2	CAB-SP1125(B/T)-E-18M-(LT/AV)-3K	CAB-SP1500(B/T)-E-24M-(LT/AV)-4K
Тип модуля	SM10/20/25/30	SM10/20/25/30	SM10/20/25/35	SM10/20/25/35	SM10/20/25/30	SM50 / SM62	SM50 / SM62	SM50 / SM62	SM50 / SM62	50 / 62.5
Ном. мощность на модуль [кВА=кВт]	10 / 20 / 25 / 30	10 / 20 / 25 / 30	10 / 20	10 / 20 / 25 / 30	10 / 20 / 25 / 30	50 / 62.5	50 / 62.5	50 / 62.5	50 / 62.5	50 / 62.5
Непрерывная перегрузка на модуль [кВА=кВт]	12 / 24 / 30 / 36	12 / 24 / 30 / 36	12 / 24	12 / 24 / 30 / 36	12 / 24 / 30 / 36	60 / 75	60 / 75	60 / 75	60 / 75	60 / 75
Ном. мощность на ячейку [кВА=кВт]	60	120	180	240	240	375	750	875	1125	1500
Непрерывная перегрузка на ячейку [кВА=кВт]	72	144	216	288	288	450	900	1050	1350	1800
Кол-во модулей на ячейку	1-2	1-4	1-6	1-8	1-8	1-6	1-12	1-14	1-18	1-24
Макс. мощность на систему [кВА=кВт]	1800	1800	1800	1800	1800 (всего)	3750	3750	3750	3750	3750

Топология/Технология (для всех моделей)

Параметр	Значение
Топология	Онлайн-ИБП с двойным преобразованием / DARA (Распределенная Активно-Избыточная Архитектура)
Входное подключение	3 Ph + N + PE
Номинальное напряжение	380/400/415 В (AC)
Диапазон напряжения	Для нагрузки <100% (-25%, +20%), <80% (-32.5%, +20%), <60% (-35%, +20%)
Частота	30–70 Гц
КНИ (THDi)	≤0.9% для линейной нагрузки, <3% для нелинейной нагрузки (для SP375+: ≤0.6% для линейной)
Входной коэффициент мощности	0.99
Байпас (вход)	3 Ph + N + PE, напряжение ±30...±10%, частота 50/60 ±2/4% (выбирается)
Номинальное напряжение АКБ	204–600 В (DC) (количество батарей выбирается)
Внутренние АКБ (7/9 Ач)	1080: 80; 1240: 240; 1320: 320; E: внешние
Тип АКБ	Свинцово-кислотные (Lead-Acid) / NiCad / Литиевые / Цинковые / Солевые и др.
Блоки АКБ [VRLA]	17–50 (для SP375+: 30–50)
Зарядный ток (А/модуль)	SM50: 50A, SM62: 60A

Выход (Inverter / Bypass)

Параметр	Значение
Выходное подключение	3 Ph + N + PE
Напряжение	380/400/415 В (AC) ±1%
Частота	Отслеживание байпаса (Online Mode); 50/60 Гц ±0.05% (Battery Mode)
Выходной коэффициент мощности	1
КПД (инвертор)	97.6%
Перегрузочная способность (инвертор)	124% непрерывно; 125% в течение 10 мин; 150% в течение 60 сек
Стойкость к КЗ (инвертор)	До 3xIn – 400 мс (для SP375+: до 3.5xIn)
КПД (байпас)	99.4%

Условия эксплуатации и прочее

Параметр	Значение
Рабочая температура	0–40°C (без снижения мощности)
Температура хранения	-40–70°C
Относительная влажность	10%–95% (без конденсации)
Макс. высота над уровнем моря	1000 м; выше 1000 м – снижение мощности 1% на каждые 100 м
Габариты (В x Ш x Г), мм	1315 x 510 x 815; 1980 x 510 x 815 (для SP375+: 1982 x 656 x 900)
Сертификация	EN/IEC 62040-1, EN/IEC 62040-2, EN/IEC 62040-3, CE, UKCA, EAC, RoHS
Коммуникации	RS485, USB, сухие контакты, Ethernet, Bluetooth
