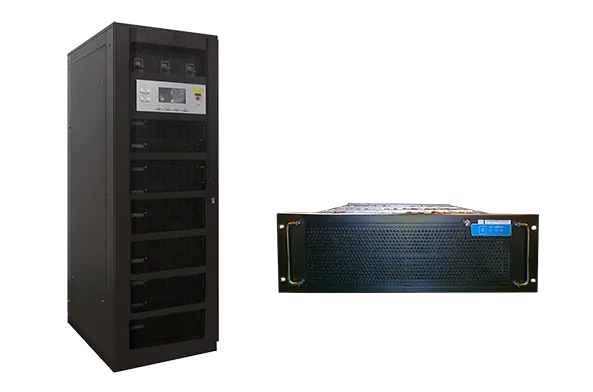

Источник бесперебойного питания Eltena Monolith XM 120 frame wSTS and control panel

Источник бесперебойного питания Eltena Monolith XM 120 frame wSTS and control panel

ИБП ELTENA Monolith XM 120 кВА — модульная резервируемая масштабируемая система бесперебойного питания (ИБП для ЦОД) on-line с двойным преобразованием напряжения, позволяющая обеспечить высочайший уровень эксплуатационной готовности при относительно невысоких затратах. Этот ИБП предназначен для защиты центров обработки данных, телекоммуникационных систем, компьютерных сетей.

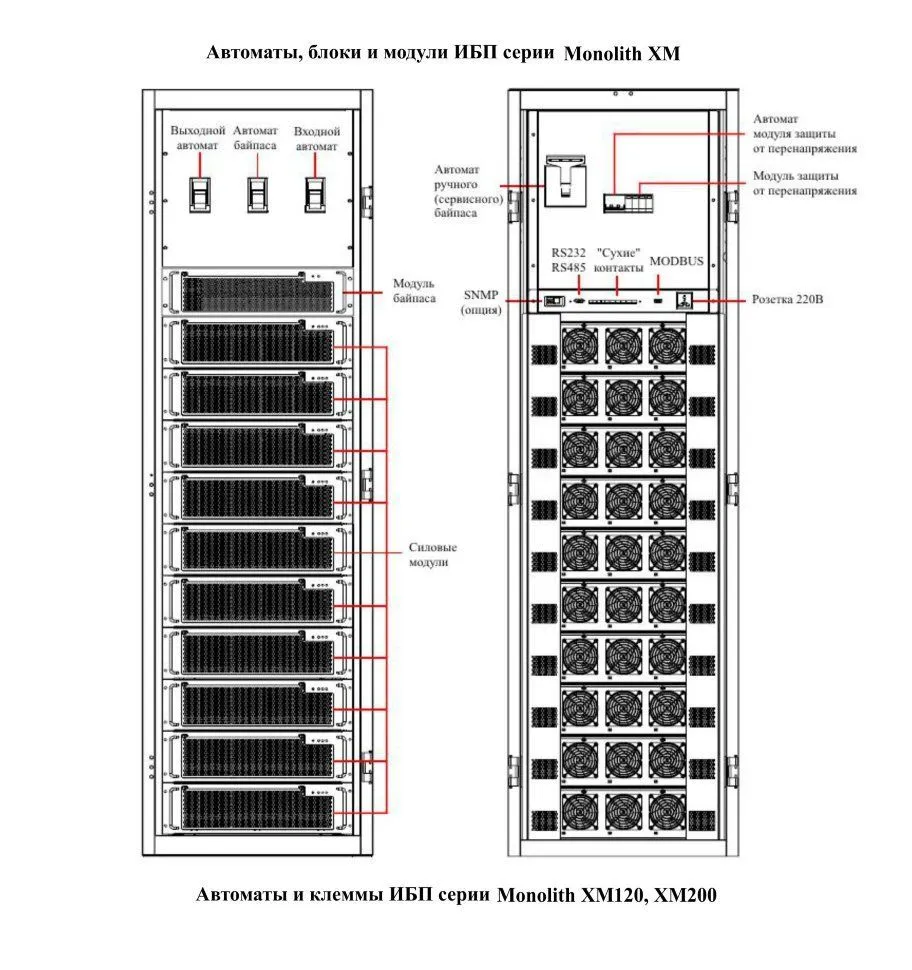

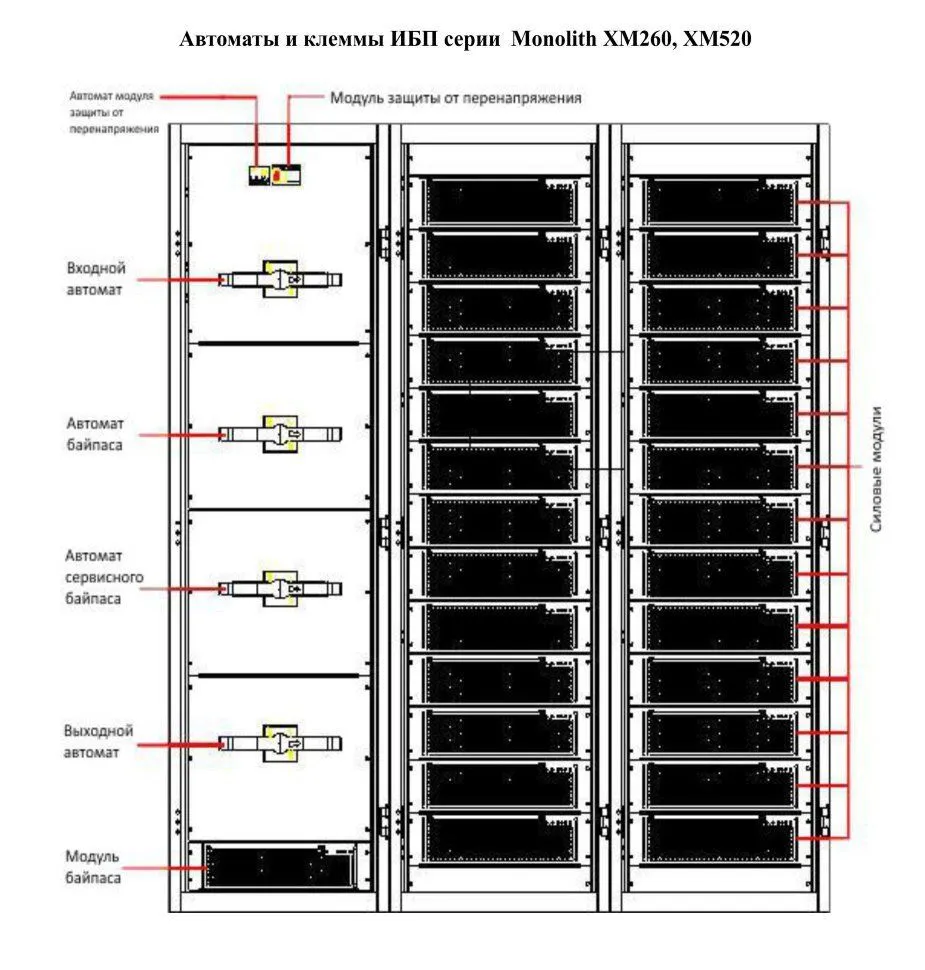

ИБП состоит из одного, двух или трех шкафов стандартного размера 600 х 800 мм, в которых установлены модули статического переключателя, управления и мониторинга, а также необходимое число (всего до 26 штук) силовых модулей мощностью 20 кВА/16 кВт. В частности, система с 10 силовыми модулями (200 кВт суммарной мощности) располагается в шкафу, занимающем площадь всего 0,48 м² , что крайне важно в условиях дефицита площадей в современных ЦОДах.

Количество силовых модулей подбирается, исходя из суммарной мощности нагрузки, плюс один или несколько избыточных (Резервирование N+1 или N+m). Благодаря этому выход из строя любого силового модуля не влечет за собой прерывания защиты нагрузки.

Все модули, включая модуль управления и статический переключатель, поддерживают «горячую замену», поэтому для восстановления системы нет необходимости отключать защищаемое оборудование. Силовые же работают нормально даже после физического изъятия модуля управления из ИБП. Фактически, функции модуля управления сводятся к настройке и мониторингу системы.

Высочайший КПД и низкий (менее 3%) КНИ входного тока позволяют снизить расходы на электроэнергию и уменьшить требуемый запас по мощности резервной генераторной установки.

Компактность, малые вес и габариты, а также простота замены модулей позволяют облегчить и удешевить обслуживание ИБП. Это особенно важно в удаленных регионах, поскольку в случае неисправности персонал объекта просто меняет дефектный модуль на исправный, вынимая из шкафа один и вставляя другой. Ремонт модуля производится в сервисном центре, при этом расходы на пересылку модуля гораздо меньше, чем на выезды инженера для ремонта мощного ИБП. На это время, подчеркнем еще раз, ИБП не выводится из эксплуатации, а продолжает защищать подключенное оборудование.

Monolith XM оснащен 7-дюймовым цветным сенсорным дисплеем, в стандартной комплектации имеет порты RS-232 и RS-485, SNMP-карту и интерфейс MODBUS.

Технические характеристики

Максимальная мощность, кВА	120
Мощность силового модуля, кВА/кВт	20/16
Макс. количество модулей	6
Конфигурация	3 фазы 4 провода + заземление
Номинальное напряжение, В	380/400/415
Диапазон входного напряжения, В	285-475
Диапазон входной частоты, Гц	50/60 ±10%
Входной коэффициент мощности	>0,99
THDi	<3%
Напряжение цепи постоянного тока, В	±360 (количество АКБ: 60 шт.)
Ток заряда батарей, А	2 х число модулей
Выходной коэффициент мощности	0,8
Диапазон частоты, Гц	50/60 ± 0,1 в батарейном режиме
Стабильность напряжения	±1% (статический режим); ±2% (динамический режим 0 - 100%)
Перегрузочная способность	до 125% - 10 мин, 150% - 1 мин
Время переключения	0 мс
КПД	до 95% от сети, 97% от батарей
Коммуникационный интерфейс	«Сухие» контакты, RS232/RS485, SNMP адаптер
Дисплей	Сенсорный, 7 дюймов
Рабочая температура	-5°С - 40°С
Относительная влажность	<95% без конденсата
Степень защиты	IP20
Шум, дБ	<60dBA (на расстоянии 1 м)

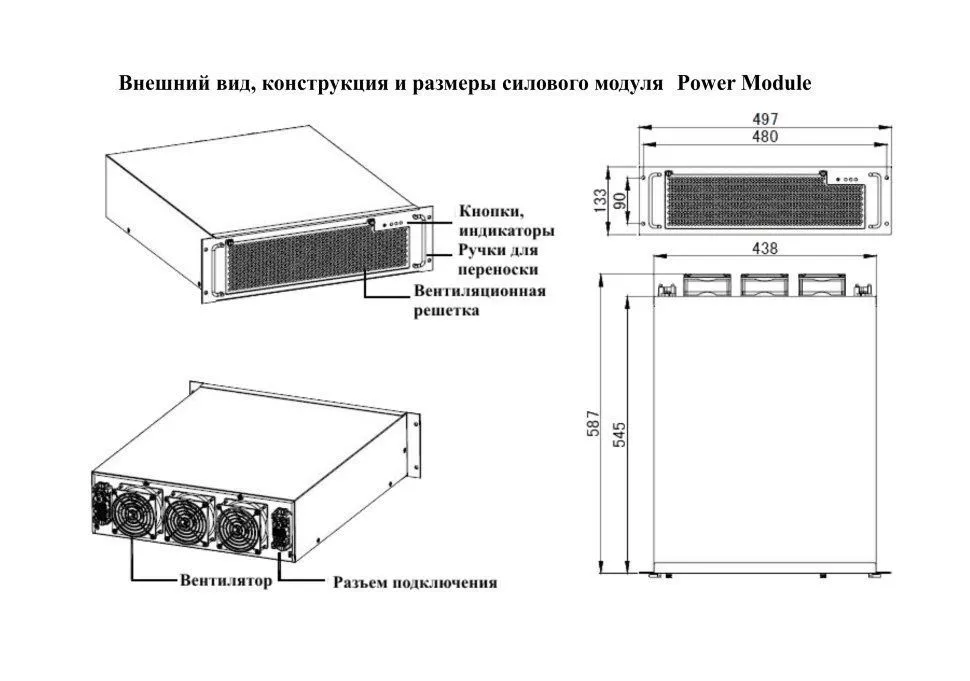

Габариты силового модуля (Ш х В х Г), мм	497 х 133 х 590
Вес силового модуля, кг	25,5
Габариты ИБП (Ш х В х Г), мм	600 х 1400 х 800
Вес шкафа без силовых модулей, кг	200
