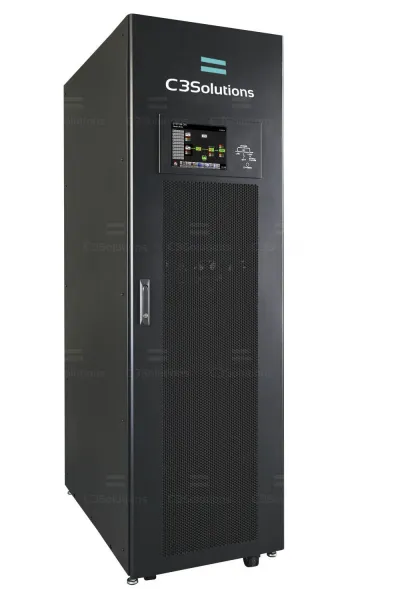

Онлайн ИБП C3Solutions C3.UPS.APFR420K 3-фазный

3-фазный онлайн-ИБП МОДУЛЬНЫЙ максимальной мощностью 420кВА/420кВт

Модульный ИБП C3.UPS.APFR420K применяется для обеспечения качественным электропитанием критичного оборудования небольших ЦОД и серверных.

Модульная конструкция источника высотой 42U позволяет получить ИБП с мощностью от 60 до 420кВА, с шагом 60кВА/60кВт.Также возможна конфигурация с использованием модуля в качестве резервного. ИБП обеспечивает непрерывную работу и безопасность всех критически важных данных и бизнес-процессов. ИБП обеспечивает резервирование как по вертикали (на уровне модуля), так и по горизонтали (при подключении в параллель нескольких ИБП).  Два входа питания обеспечивают возможность подключения ИБП к основному и байпасному источнику питания. Модульная конструкция с возможностью горячей замены силовых модулей, модуля STS снижает среднее время восстановления (MTTR). ЖК дисплей позволяет выполнить настройку параметров, а также иметь визуальную информацию о состоянии ИБП при его работе. Настраиваемый с ЖК панели зарядный ток позволяет произвести настройку оптимального тока заряда АКБ.

Ключевые характеристики

• Выходной коэффициент мощности - 1.
• Два входа питания переменного тока (основной и байпас)
• Мощность одного модуля – 60кВА/кВт
• Модульная конструкция с возможностью горячей замены силовых модулей, модуля STS снижает среднее время восстановления (MTTR)
• Внутреннее резервирование N+1 или N+X для высокой отказоустойчивости
• Встроенный переключатель сервисного байпаса с защитой от включения обеспечивает обслуживание без прерывания работы
• Тач-скрин ЖК-дисплей с диагональю 10” для локального управления ИБП и настройки
• Регулируемый зарядный ток 18А на силовой модуль
• Интерфейсы LAN, RS-232, сервисный порт, CAN, RS-485 и входные/выходные «сухие» контакты

Применение:

• Небольшие ЦОД
• Серверные

Преимущества:

• Выходной коэффициент мощности – 1
• ИБП с двойным преобразованием в модульном исполнении
• Силовой модуль 60кВА/кВт, высота 3U
• Параллельное резервирование как на уровне модулей, так и возможность подключения в параллель двух ИБП обеспечивает гарантированное питание
• Возможность горячей замены снижает среднее время восстановления (MTTR)
• Высокая масштабируемость
• Встроенный переключатель сервисного байпаса с защитой от включения для простоты обслуживания без прерывания работы
• Встроенный 10” дюймовый сенсорный ЖК-дисплей для контроля состояния ИБП и с возможностью настройки зарядного тока
• Гибкая конфигурация батареи
• Плавный перевод нагрузки с батарей на сеть (Функция Power Walk-in)
• Высокая перегрузочная способность
• Встроенная динамическая защита паролем
• Встроенный коммуникационный слот и интерфейсы связи

Характеристики

Общие

Артикул

C3.UPS.APFR420K

Сегмент

Решения для ЦОД

Архитектура

Модульный

Силовой модуль

C3.UPS.APM60K

Фазность

3-фазный вход/3-фазный выход, с заземлением

Мощность

420кВА/кВт

Количество модулей

7

Входные параметры

Номинальное напряжение, В

3 x 380/400/415B АС (3Ph+N)+PE

Входные разъёмы

шины

Диапазон входного напряжения

-30% ~ +20%

Диапазон частоты

40Гц ~ 70Гц

Номинальная частота

50/60Гц (автовыбор)

Входной коэффициент мощности

> 0.99 при 100% нагрузки; > 0.98 при 50% нагрузки

Коэффициент THDi,%

< 3% при 100% нагрузки

Выходные параметры

Выходное напряжение

3 x 380/400/415B АС (3Ph+N)+PE

Выходные разъёмы

шины

Стабилизация напряжения (от батареи)

≦± 1% Типовое (сбалансированная нагрузка); ≦ ± 2% Типовое (несбалансированная нагрузка)

Диапазон частоты (синхронизация)

46Гц ~ 54Гц или 56Гц ~ 64Гц

Частота (батарея)

50/60Гц

Перегрузка

≦ 110% - 60 мин, 111% ~ 125% - 10 мин, 150% - 1 мин и >150% в течение 200 мсек

Коэффициент THDv, %

≤ 2% THD (линейная нагрузка); ≤ 4% THD (нелинейная нагрузка)

Время переключения, сеть - батарея

0 мсек

Время переключения, инвертор - байпас

0 мсек

Форма напряжения (батарея)

Чистая синусоидальная форма

Эффективность

Режим онлайн (сеть)

96%

Режим от батареи

96%

АКБ

Встроенные АКБ

Нет

Внешняя батарея

Да

Номинальное напряжение, В

+/- 192В ~ +/- 240В (настраивается)

Максимальное напряжение

+/- 240В (12В x 40 шт)

Минимальное напряжение

+/- 192В (12В x 32 шт)

Напряжение плавающего заряда

2.28В/ячейка (2.25 ~2.33 настраиваемое)

Напряжение усиленного заряда

2.35В/ячейка

Температурная компенсация заряда

Да

Максимальный ток заряда (на модуль)

18A (настраивается)

Индикация

Дисплей

Статус ИБП, уровень нагрузки, заряд АКБ, Входное/выходное напряжение, время разряда, ошибки

Физические параметры

Класс защищённости, IP

IP20

Габариты шасси, ГxШxВ (мм)

1100 x 600 x 2010

Вес нетто, (кг)

654

Габариты модуля, ГxШxВ (мм)

750 x 438 x 130 (3U)

Вес модуля нетто, (кг)

44

Параметры окружающей среды

Рабочая температура

0-40°C

Влажность

< 95 % без конденсации

Высота над уровнем моря

<1000м для 100% мощности

Управление

Порт Smart RS-232/USB

Поддержка ОС семейства Windows®, Linux и MAC

SNMP (опция)

Управление питанием через SNMP и браузер

ЭМС

IEC/EN 62040-2 Category C3

Аксессуары

C3PPB40-100

Пустой шкаф для АКБ 12В 100Ач к шасси C3PP, C3AP, 5 полок (40 АКБ 100Ач), автоматический выключатель, 42U

C3APFPKIT

Кабель параллельной работы для систем C3F33, C3AP

C3.UPS.PSNMPCARD

Карта сетевого управления SNMP V1, V2, V3, порт для датчика температуры и влажности

C3.UPS.PTHSENS

Датчик температуры и влажности

Стандарты

Безопасность

IEC/EN 62040-1

ЭМС

IEC/EN 62040-2 Category C3
