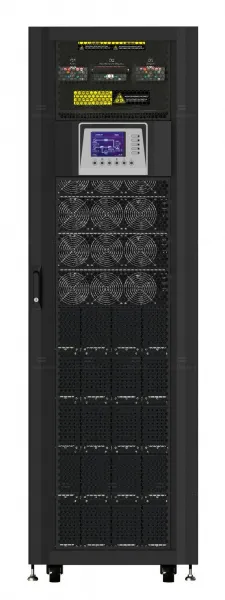

Онлайн ИБП C3Solutions C3.UPS.PPFRB120K 3-фазный

3-фазный онлайн-ИБП МОДУЛЬНЫЙ максимальной мощностью 120кВА/120кВт серии PRO

Модульный ИБП C3.UPS.PPFRB120K применяется для обеспечения качественным электропитанием критичного оборудования небольших ЦОД, серверных и коммутационных узлов.

Модульная конструкция источника высотой 30U позволяет получить ИБП мощностью до 120кВА с шагом 30кВА/30кВт и встроенными АКБ, а также с возможностью подключения внешнего шкафа АКБ. Единичный коэффициент мощности обеспечивает максимальную мощность для критически важных нагрузок и отвечает требованиям новейших серверов и оптимизирует инвестиции в ИТ-инфраструктуру, а также обеспечивает непрерывную работу и безопасность всех критически важных данных и бизнес-процессов.

Применяемая модульная конструкция для силовых модулей, модуля STS и аккумуляторов, упрощает обслуживание и замену с низким MTTR (среднее время ремонта). ИБП обеспечивает резервирование как по вертикали (на уровне модуля), так и по горизонтали для ИБП до 300кВА (при подключении в параллель нескольких ИБП).  Встроенный сервисный байпас обеспечивает непрерывное питание критических нагрузок во время обслуживания ИБП. Для облегчения установки и обслуживания все панели управления и разъемы доступны спереди. Два входа питания обеспечивают возможность подключения ИБП к основному и байпасному источнику питания. ЖК дисплей с динамическим отображением позволяет иметь визуальную информацию о состоянии ИБП при его работе, а также проведение настройки параметров, включая и ток для оптимального заряда АКБ.

Ключевые характеристики

• Выходной коэффициент мощности 1

• Два входа питания переменного тока (основной и байпас)

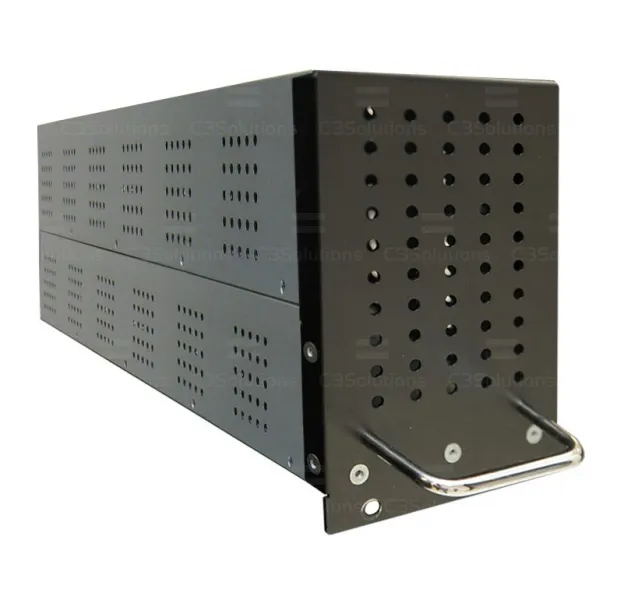

• Мощность одного модуля 30кВА/кВт, высотой 3U

• Модульная конструкция с возможностью горячей замены силовых модулей снижает среднее время восстановления (MTTR)

• Поддержка горизонтального расширения за счет параллельной работы шкафов 1+1 для систем мощностью до 300кВА включительно

• Внутреннее резервирование N+1 или N+X для высокой отказоустойчивости

• Встроенный переключатель сервисного байпаса с защитой от включения обеспечивает обслуживание без прерывания работы

• Тач-скрин ЖК-дисплей с диагональю 10” для локального управления ИБП и настройки

• Регулируемый зарядный ток 8А на силовой модуль

• Гибкая конфигурация батареи и регулируемый зарядный ток

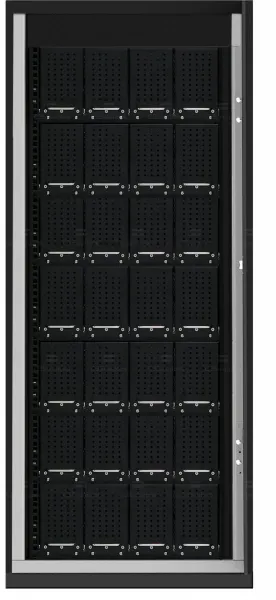

• Встроенные модули АКБ до 5 модулей АКБ

• Высокая перегрузочная способность

• Функция плавного наброса нагрузки Power Walk-in

• Интерфейсы LAN, RS-232, сервисный порт, CAN, RS-485 и входные/выходные «сухие» контакты

Применение:

• Небольшие ЦОД

• Серверные

• Коммутационные узлы

Преимущества:

• Выходной коэффициент мощности 1

• ИБП с двойным преобразованием в модульном исполнении

• Силовой модуль 30кВА/кВт, высота 3U

• Параллельное резервирование как на уровне модулей, так и возможность подключения в параллель двух ИБП до 300кВА

• Возможность горячей замены модулей снижает среднее время восстановления (MTTR)

• Элементы управления вынесены на переднюю панель

• Высокая масштабируемость

• Встроенный переключатель сервисного для простоты обслуживания без прерывания работы

• Встроенный 10” дюймовый сенсорный ЖК-дисплей с динамическим отображением для контроля состояния ИБП и возможности настройки ИБП

• Максимальный зарядный ток на модуль 8А

• Гибкая конфигурация батареи

• Наличие встроенных АКБ и возможность подключения внешних

• Плавный перевод нагрузки с батарей на сеть (Функция Power Walk-in)

• Высокая перегрузочная способность

• Встроенный коммуникационный слот и интерфейсы связи

Характеристики

Общие

Артикул

C3.UPS.PPFКB120K

Сегмент

Решения для ЦОД

Архитектура

Модульный

Фазность

3-фазный вход/3-фазный выход, с заземлением

Мощность

120кВА/кВт

Количество модулей

4шт по 30кВА/кВт

Тип устройства

Онлайн ИБП

Входные параметры

Номинальное напряжение, В

3 x 380В AC/400В AC/415В АС(3Ph+N)

Входные разъёмы

Шины

Диапазон входного напряжения

305 - 478 В АС при 100% нагрузке; 208 - 478В АС при нагрузке <70%

Диапазон частоты

40Гц - 70Гц

Номинальная частота

50/60Гц (автовыбор)

Входной коэффициент мощности

> 0.99 при 100% нагрузки; > 0.98 при 50% нагрузки

Коэффициент THDi,%

< 3% при 100% нагрузки

Выходные параметры

Выходное напряжение

3 x 380В AC/400В AC/415В АС(3Ph+N)

Выходные разъёмы

Шины

Стабилизация напряжения (от батареи)

≦± 1% Типовое (сбалансированная нагрузка); ≦ ± 2% Типовое (несбалансированная нагрузка)

Диапазон частоты (синхронизация)

46Гц - 54Гц или 56Гц - 64Гц

Перегрузка

≦ 110% - 60 мин, 111% ~ 125% - 10 мин, 150% - 1 мин и >150% в течение 200 мсек

Коэффициент THDv, %

≦ 2% THD (Линейная нагрузка); ≦ 4% THD (нелинейная нагрузка)

Время переключения, сеть - батарея

0 мсек

Время переключения, инвертор - байпас

0 мсек

Форма напряжения (батарея)

Чистая синусоидальная форма

Эффективность

Режим онлайн (сеть)

94,5%

Режим от батареи

94,5%

АКБ

Встроенные АКБ

Да (модульные) до 5

Внешняя батарея

Да

Номинальное напряжение, В

+/- 240В (12Вx40 шт)

Максимальное напряжение

+/- 240В (12Вx40 шт)

Минимальное напряжение

+/- 192В (12Вx32 шт)

Напряжение плавающего заряда

2.25В/ячейка

Напряжение усиленного заряда

2.35В/ячейка

Температурная компенсация заряда

Да

Максимальный ток заряда (на модуль)

8A (настраивается)

Индикация

Дисплей

ЖК-дисплей: статус ИБП, уровень нагрузки, заряд АКБ, Входное/выходное напряжение, мнемосхема работы ИБП

Физические параметры

Класс защищённости, IP

IP20

Габариты, ГxШxВ (мм)

1100 x 600 x 2010

Вес нетто, (кг)

675

Габариты модуля, ГxШxВ (мм)

736,5 x 490 x 133 (3U)

Вес модуля нетто, (кг)

34,5

Параметры окружающей среды

Рабочая температура

0-40°C

Влажность

0 - 95 % без конденсации

Высота над уровнем моря

<1000м для 100% мощности

Управление

Порт Smart RS-232/USB

Поддержка ОС семейства Windows®, Linux и MAC

SNMP (опция)

Управление питанием через SNMP и браузер

ЭМС

IEC/EN 62040-2 Category C3

Аксессуары

C3.UPS.PSNMPCARD

Карта сетевого управления SNMP V1, V2, V3, порт для датчика температуры и влажности

C3.UPS.PTHSENS

Датчик температуры и влажности

Стандарты

Безопасность

IEC/EN 60950-1; IEC/EN 62040-1

ЭМС

IEC/EN 62040-2 Category C3
