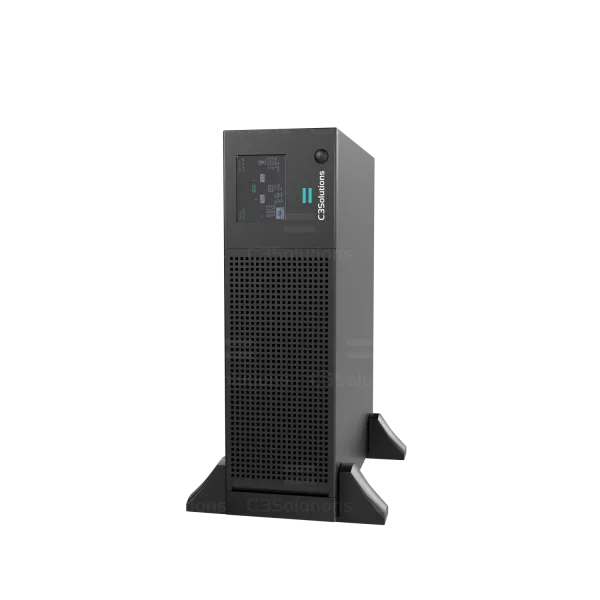

Онлайн ИБП моноблок C3Solutions C3.UPS.G220K3U

3-фазный онлайн-ИБП в универсальном корпусе для монтажа в серверный шкаф или напольное исполнение мощностью 20000ВА/20000Вт серии PRO

Онлайн-ИБП C3.UPS.G220K3U в универсальном корпусе для обеспечения качественным электропитанием критичного оборудования небольших ЦОД, серверных и коммутационных узлов. Опционально есть возможность подключения внешнего сервисного байпаса. Внешние батарейные модули с форм-фактором для установки в шкаф или на поверхность.

Конструктив корпуса ИБП позволяет выполнить монтаж как в телеком шкаф (дополнительно требуются салазки), так и установить его на поверхность (дополнительно ножки для монтажа на поверхность). ЖК дисплей позволяет выполнить настройку параметров ИБП, для данной модели доступна функция поворота дисплея. Поддержка возможности параллельного подключения до 4-х ИБП на одну общую АКБ. Наличие двух входов питания позволяет подключить ИБП к основному и байпасному вводу по электропитанию.

Ключевые характеристики

• Выходной коэффициент мощности - 1
• ЖК-дисплей для контроля состояния ИБП с возможностью поворота
• DSP-технология обеспечивает высокую производительность
• Активная коррекция коэффициента мощности во всех фазах
• Подключение нескольких ИБП в параллель на одну общую АКБ
• Изолирующий трансформатор, который обеспечивает полную изоляцию и полное подавление синфазных помех (поставляется опционально)
• Карты SNMP, MODBUS и сухих контактов
• Подключение датчика температуры и влажности
• Функция аварийного отключения питания (EPO)
• Совместимость с генератором

Применение:

• Серверные
• Небольшие ЦОД
• Коммутационные узлы

Преимущества:

• Выходной коэффициент мощности - 1
• ЖК-дисплей для контроля состояния ИБП с возможностью поворота
• Трёхфазное подключение по входу, и выходу
• DSP-технология обеспечивает высокую производительность
• Активная коррекция коэффициента мощности по фазам
• Режим преобразователя частоты 50Гц/60Гц
• Работа в режиме ECO для энергосбережения (ECO)
• Два ввода по электропитанию
• Подключение нескольких ИБП в параллель на одну общую АКБ
• Изолирующий трансформатор, который обеспечивает полную изоляцию и полное подавление синфазных помех (поставляется опционально)
• Карты SNMP, MODBUS и сухих контактов
• Подключение датчика температуры и влажности
• Функция аварийного отключения питания (EPO)
• Совместимость с генератором

Характеристики

Общие

Артикул

C3.UPS.G220K3U

Архитектура

Моноблок

Форм-фактор

R/T (стойка/башня)

Фазность

3-фазный вход/3-фазный выход, с заземлением

Мощность

20кВА/20кВт

Тип устройства

Онлайн ИБП

Входные Параметры

Номинальное напряжение, В

3 x 400В AC (3Ph+N) или 208*/220/230/240В AC (Ph-N)+PE

Входные разъёмы

клеммы

Диапазон входного напряжения

190-520В AC (3-фазное) при 50% нагрузке; 305-478В AC (3-фазное) при 100% нагрузке

Диапазон частоты

46~54Гц или 56~64Гц

Входной коэффициент мощности

≧ 0.99 при 100% нагрузке

Выходные параметры

Выходные разъёмы

клеммы

Стабилизация напряжения (от батареи)

± 1% при работе от батареи

Диапазон частоты (синхронизация)

46~54Гц или 56~64Гц

Частота (батарея)

50Гц ±0.1Гц или 60Гц ± 0.1Гц

Крест-фактор

3:1 (макс)

Коэффициент THDv, %

≦ 2 % THD (линейная нагрузка); ≦ 5 % THD (нелинейная нагрузка)

Время переключения, сеть - батарея

0 мсек

Время переключения, инвертор - байпас

0 мсек

Форма напряжения (батарея)

Чистая синусоидальная форма

Эффективность

Режим онлайн (сеть)

95,5%

Режим ECO (сеть)

98,5%

Режим от батареи

100% нагрузки 94,5%| ПИК 95,5%

АКБ

Параметры батареи

Набор АКБ для C3.UPS.G2 15кВА и 20кВА, в составе (2) C3.UPS.BP3U120V9 и кабелем подключения к ИБП

Количество

40 (240В DC)

Ток заряда

1A~12A (настройка)

Напряжение заряда

+/- 273В DC

Физические параметры

Габариты, ГxШxВ (мм)

680 x 438 x 133 (3U)

Вес нетто, (без АКБ) (кг)

28

Параметры окружающей среды

Рабочая температура

0-40°C

Влажность

0 - 95 % без конденсации

Уровень шума

Менее 62dB на расстоянии 1 метр

Управление

Порт Smart RS-232/USB

Поддержка ОС семейства Windows®, Linux и MAC

SNMP (опция)

Управление питанием по SNMP и через браузер
