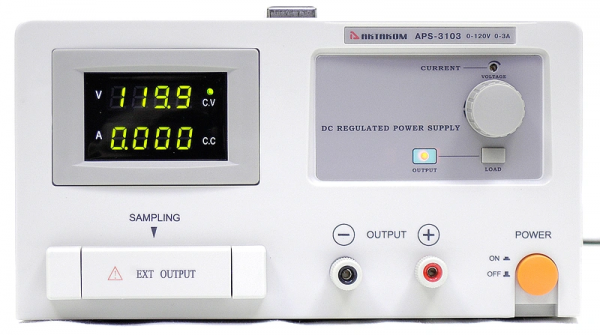

Источник питания Актаком APS-3103

Источник питания Актаком APS-3103
Источник питания Актаком APS-3103
Источник питания Актаком APS-3103
Источник питания Актаком APS-3103
Артикул 029304
Компания TINVEST дилер АКТАКОМ
Артикул производителя: 43310301
Наличие На складе
1 год гарантии 1 год гарантии
Выгодная доставка Выгодная доставка
Цена
Включает НДС
45 210 руб.
Получить КП
Купить

Вы можете купить Источник питания Актаком APS-3103 в интернет-каталоге TINVEST официального дилера АКТАКОМ по выгодной цене с доставкой по РФ.

Источники питания APS-3103 предназначены для питания радиотехнических устройств стабилизированным напряжением или током при проведении работ в процессах наладки, ремонта и лабораторных исследований.

  • 4-х проводная схема
  • Кнопка включения/отключения нагрузки
Технические характеристики
  • Дисплей: 2 LED индикатор
  • Количество каналов: 1 канал
  • Выходное напряжение: 0…120 В
  • Выходной ток: 0…3 А
  • Разрешение: 100 мВ / 1 мА
  • Пульсация + шум по напряжению: 5 мВ с.к.з.
  • Питание: 220 В
  • Габаритные размеры: 265x140x360 мм
  • Вес 17 кг
  • Габаритные размеры в упаковочной таре:
Стандартная комплектация
  • Источник питания
  • Сетевой кабель питания
  • Набор проводов
  • Техническая документация
Дополнительная комплектация
  • Измерительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
  • Зажим-насадка типа крокодил на 1000V / 12А PTL909-5 (цвета: красный / черный)
APS-3103 Источник питания - аксессуары
Увеличить
APS-3103 Источник питания - компенсация падения напряжения
Увеличить
APS-3103 Источник питания - лицевая панель
Увеличить
APS-3103 Источник питания - вид сбоку
Увеличить
APS-3103 Источник питания - вид сзади
Увеличить
APS-3103 Источник питания - набор кабелей
Увеличить
APS-3103 Источник питания - шнур питания
Увеличить
Вопросы и ответы
  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Есть ли в источниках питания Актаком APS-3103/3310/3320/3605/3610 защита от короткого замыкания?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
  • Как осуществляется работа в режиме стабилизации тока?
  • Как осуществляется работа в режиме стабилизации напряжения?
  • Какое назначение имеет двухцветный двухжильный кабель, имеющий с одной стороны клемму под винт?

    • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация
    • APS-1503, 1602, 1721, 3xxx руководство по эксплуатации
      Включает методику поверки   Редакция: 181129   Дата изменения: 24.05.2019
    Наверх

    Есть ли в источниках питания Актаком APS-3103/3310/3320/3605/3610 защита от короткого замыкания?
    Да, есть.
    Практически все современные источники питания имеют два режима работы: режим стабилизации напряжения и режим стабилизации тока. При коротком замыкании источник питания автоматически переходит из режима стабилизации выходного напряжения в режим стабилизации выходного тока, и выходное напряжение пропорционально уменьшается. При этом ток в подключенной к источнику питания нагрузке будет ограничен значением, установленным поворотным шлицем под отвертку для регулировки величины выходного тока, расположенным на передней панели источника питания. Для лучшей защиты рекомендуется выставлять малое значение тока. В случае короткого замыкания ток в подключенной нагрузке будет ограничен установленным на источнике питания значением.
    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством.
    Наверх

    Как осуществляется работа в режиме стабилизации тока?
    1. Если индикатор "OUTPUT" горит красным, нажмите кнопку LOAD, индикатор "OUTPUT" должен погаснуть, а на индикаторе тока появятся значения установленного тока.
    2. При помощи регулятора "VOLTAGE" установите требуемое значение выходного напряжения (к выходным клеммам "+" и "-" при этом ничего не должно быть подключено).
    3. При помощи регулятора "CURRENT" установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки. Если в эксплуатационном режиме изменение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока, и выходное напряжение пропорционально упадет.
    4. Подключите к прибору нагрузку и нажмите кнопку LOAD, индикатор "OUTPUT" должен загореться красным.
    5. Перед отключением нагрузки нажмите кнопку LOAD, индикатор "OUTPUT" должен погаснуть.
    6. Перед выключением прибора отсоедините нагрузку.

    Наверх

    Как осуществляется работа в режиме стабилизации напряжения?
    1. Если индикатор "OUTPUT" горит красным, нажмите кнопку LOAD, индикатор "OUTPUT" должен погаснуть, а на индикаторе тока появятся значения установленного тока.
    2. Регулятор напряжения "VOLTAGE" отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме изменение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей на выходных клеммах "+" и "-" предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально уменьшаться.
    3. При помощи регулятора "CURRENT" установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки.
    4. Подключите к прибору нагрузку и нажмите кнопку LOAD, индикатор "OUTPUT" должен загореться красным.
    5. Перед отключением нагрузки нажмите кнопку LOAD, индикатор "OUTPUT" должен погаснуть.
    6. Перед выключением прибора отсоедините нагрузку.

    Наверх

    Какое назначение имеет двухцветный двухжильный кабель, имеющий с одной стороны клемму под винт?

    Этот кабель предназначен для реализации части четырехпроводной схемы подключения, при этом обрезанная часть кабеля может быть припаяна пользователем самостоятельно, вставлена под винт, в гнезда или удлинена, в зависимости от расстояния между данным источником питания и реальной нагрузкой. Кабель выполнен в виде части витой пары для демонстрации принципа правильного исполнения обратной связи для уменьшения помех и обеспечения лучшей стабильности выходного напряжения / тока в нагрузке. Кабель не нужно использовать при применении двухпроводной схемы (наиболее часто используемой) подключения источника питания к нагрузке. Кабель не обязательно использовать при работе на малых расстояниях и/или небольших токах.


    Наверх

    Документация
    APS-1503, 1602, 1721, 3xxx руководство по эксплуатацииВключает методику поверки   Редакция: 181129   Дата изменения: 24.05.2019Читать
