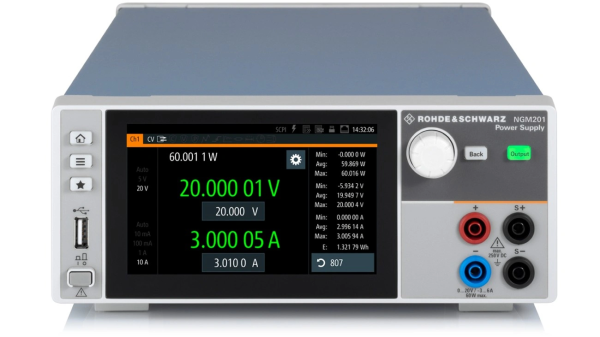

Роботы Одноканальный источник питания Rohde Schwarz NGM201
| Артикул | 051003 |
| Компания TINVEST дилер | Rohde Schwarz |
| Артикул производителя: | 3638.4472.02 |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Одноканальный источник питания Rohde Schwarz NGM201 в интернет-каталоге TINVEST официального дилера Rohde Schwarz по выгодной цене с доставкой по РФ.
| Rohde&Schwarz NGM201 | |||
|---|---|---|---|
| Параметр | Значение | ||
| NGM201 | NGM202 | ||
| Выходы | |||
| Все выходные каналы гальванически изолированы и не заземлены. | |||
| Количество выходных каналов | 1 | 2 | |
| Суммарная выходная мощность | макс. 60 Вт | макс. 120 Вт | |
| Максимальная выходная мощность на канал | 60 Вт | ||
| Выходное напряжение на канал | от 0 до 20 В | ||
| Максимальный выходной ток на канал | выходное напряжение ≤ 6 В | 6 А | |
|---|---|---|---|
| выходное напряжение > 6 В | 3 A | ||
| Максимальное напряжение в последовательном режиме работы | - | 40 В | |
| Максимальный ток в параллельном режиме работы | выходное напряжение ≤ 6 В | - | 12 A |
| Максимальный ток в параллельном режиме работы | выходное напряжение > 6 В | - | 6 А |
| Регулируемый выходной импеданс | от –50 мОм до 100 Ом | ||
| Приращение | 1 мОм | ||
| Время восстановления | ≤ 2 Ом, резистивная нагрузка | < 200 мкс | |
| > 2 Ом, резистивная нагрузка | < 10 мс | ||
| Пульсации напряжения и шум | от 20 Гц до 20 МГц | < 500 мкВ (СКЗ), < 2 мВ (размах) (изм.) | |
| Пульсации тока и шум | от 20 Гц до 20 МГц | < 1 мА (СКЗ) (изм.) | |
| Электронная нагрузка (NGM202: оба канала) | |||
| Максимальная потребляемая мощность | 60 Вт | 120 Вт (60 Вт на канал) | |
| Максимальный потребляемый ток на канал | 3 A | ||
| Режимы потребления | постоянное напряжение, постоянный ток, постоянное сопротивление | ||
| Стабилизация нагрузки | |||
|---|---|---|---|
| изменение нагрузки: от 10% до 90% | |||
| Напряжение | ± (% от выходного значения + смещение) | < 0,01% + 1 мВ | |
| Ток | ± (% от выходного значения + смещение) | < 0,01% + 0,1 мА | |
| Время восстановления нагрузки | регулировка в пределах ± 20 мВ от установленного напряжения | < 30 мкс (изм.) | |
| Время нарастания | от 10% до 90% от номинального выходного напряжения, резистивная нагрузка | полная нагрузка: < 125 мкс без нагрузки: < 125 мкс | |
| Время спада | от 10% до 90% от номинального выходного напряжения, резистивная нагрузка | полная нагрузка: < 125 мкс без нагрузки: < 125 мкс | |
| Разрешающая способность при программировании | |||
| Напряжение | 1 мВ | ||
| Ток | 0,1 мА | ||
| Погрешность установки при программировании | |||
| Напряжение | ± (% от выходного значения + смещение) | < 0,02% + 3 мВ | |
| Ток | ± (% от выходного значения + смещение) | < 0,05% + 2 мА | |
| Выходные измерения | |||
| Функции измерения | напряжение, ток, мощность, энергия | ||
| Разрешение при снятии показаний | |||
| Напряжение | диапазон 20 В: 10 мкВ диапазон 5 В: 5 мкВ | ||
| Ток | диапазон 10 А: 10 мкА диапазон 1 А: 1 мкА диапазон 100 мА: 100 нА диапазон 10 мА: 10 нА | ||
| Погрешность считывания | |||
| Напряжение | ± (% от выходного значения + смещение) | диапазон 20 В: 0,02% + 2 мВ диапазон 5 В: 0,02+ 500 мкВ | |
| Ток | ± (% от выходного значения + смещение) | диапазон 10 А: 0,05% + 250 мкА диапазон 1 А: 0,05% + 1 мА диапазон 100 мА: 0,05% + 100 мкА диапазон 10 мА: 0,05% + 15 мкА | |
| Температурный коэффициент (на °C) | |||
| Диапазон | от 5 °C до 20 °C и от 30 °C до 40 °C | ||
| Напряжение | 0,15 × заданное значение/°C | ||
| Ток | 0,15 × заданное значение/°C | ||
| Функция компенсации | |||
| Максимальная компенсация | 2 В (изм.) | ||
| Предельно допустимые параметры | |||
| Максимальное напряжение относительно земли | 250 В постоянного тока | ||
| Максимальное противодействующее напряжение | напряжение с той же полярностью, подключенное к выходам | 22 В | |
| Максимальное обратное напряжение | напряжение с обратной полярностью, подключенное к выходам | 0,5 В | |
| Максимальный обратный ток | максимально в течение 5 минут | 1 A | |
| Дистанционное управление | |||
| Время обработки команды | тип. < 6 мс | ||
| Функции защиты | |||
| Защита от перенапряжения | регулируется | регулируется, оба канала |
|---|---|---|
| Разрешающая способность при программировании | 1 мВ | |
| Защита от превышения мощности | регулируется | регулируется, оба канала |
| Защита от превышения тока (электронный предохранитель) | регулируется | регулируется, оба канала |
| Разрешающая способность при программировании | 0,1 мА | |
| Время срабатывания Iнагр > Iсраб × 2) при Iнагр ≥ 2 A | < 1,5 мс | |
| Связь предохранителей (функция FuseLink) | - | да |
| Задержка срабатывания при включении выхода | - | оба канала, от 0 мс до 10 с (с шагом 1 мс) |
| Задержка срабатывания при включении выхода | - | оба канала, от 0 мс до 10 с (с шагом 1 мс) |
| Защита от перегрева | да | |
| Специальные функции | ||
| Выходная линейно-нарастающая функция | EasyRamp | |
| Время действия функции EasyRamp | от 10 мс до 10 с (с шагом 10 мс) | |
| Выходная последовательность | ||
| Синхронность | тип. < 25 мкс | |
| Задержка на канал | от 1 мс до 10 с (с шагом 1 мс) | |
| Произвольная функция | QuickArb | |
| Параметры | напряжение, ток, время | |
| Максимальное количество точек | 4096 | |
| Время пребывания | от 1 мс до 20 ч (с шагом 1 мс) | |
| Повтор | непрерывный или импульсный режим с числом повторений от 1 до 65535 | |
| Запуск | вручную с помощью клавиатуры, в режиме дистанционного управления или с помощью дополнительного интерфейса | |
| Цифровые интерфейсы запуска и управления | цифровые входы/выходы, R&S®NGM-K103 | |
| Максимальное напряжение (IN/OUT) | 24 В | |
| Нагрузочные повышающие резисторы (IN/OUT) | подключение к 3,3 В | 20 кОм |
|---|---|---|
| Уровень на входе | низкий | < 0,8 В |
| высокий | > 2,4 В | |
| Максимальный потребляемый ток (OUT) | 500 мА | |
| Стандартный режим регистрации данных | ||
|---|---|---|
| Максимальная скорость сбора | 10 отсчетов/с | |
| Объем памяти | внутренняя память 800 Мбайт или объем внешней памяти | |
| Разрешение по напряжению | см. Разрешение при снятии показаний | |
| Погрешность напряжения | см. Погрешность считывания | |
| Разрешение по току | см. Разрешение при снятии показаний | |
| Погрешность тока | см. Погрешность считывания | |
| Быстрый режим регистрации данных | FastLog | |
| Максимальная скорость сбора | 500 тыс. отсчетов/с (2 мкс) | |
| Объем памяти | объем внешней памяти | |
| Разрешение по напряжению | диапазон 20 В: 20 мкВ диапазон 5 В: 5 мкВ | |
| Погрешность напряжения | ± (% от выходного значения + смещение) | диапазон 20 В: 0,02% + 2 мВ диапазон 5 В: 0,02+ 500 мкВ |
|---|---|---|
| Разрешение по току | диапазон 10 А: 20 мкА диапазон 1 А: 2 мкА диапазон 100 мА: 200 нА диапазон 10 мА: 20 нА | |
| Погрешность тока | ± (% от выходного значения + смещение) | диапазон 10 А: 0,05% + 2,5 мА диапазон 1 А: 0,05% + 1 мА диапазон 100 мА: 0,05% + 100 мкА диапазон 10 мА: 0,05% + 15 мкА |
| Вход цифрового вольтметра (опция, R&S®NGM-K104) | ||
| Напряжение ЦВМ | от –5 В до +23 В | |
| Погрешность ЦВМ | ± (% от выходного значения + смещение) | < 0,02% + 2 мВ |
| Дисплей и интерфейсы | ||
| Дисплей | TFT, 5 дюймов, | |
