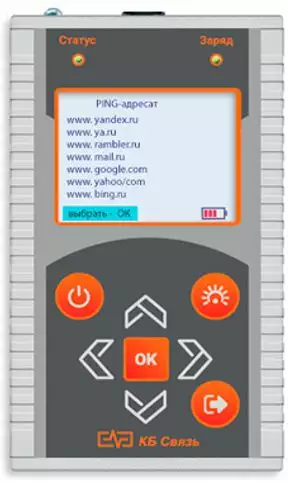

КБ Связь Фотон-5/5V - измеритель оптической мощности + VFL + LAN-тестер + xDSL-тестер + фонарь

Фотон-5/5V - это универсальный тестер, включающий в себя измеритель оптической мощности, визуальный дефектоскоп, LAN-тестер, xDSL-тестер и светодиодный фонарь.

Включен в Реестр промышленной продукции, произведенной на территории Российской Федерации.
№ записи: 466\14\2023
№ записи: 466\11\2023

Назначение и основные функции:

• Измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях.
• Идентификация волокна в кассетах, обнаружение некачественных контактов, трещин,  сварочных стыков, обрывов, перегибов оптического волокна  визуальным методом.
• Диагностика и быстрая оценка качества подключения канала широкополосного доступа с применением технологии семейства ADSL, ADSL2, ADSL2+.

• Определение технического состояния и схемы разводки медного кабеля  типов UTP,   FTP  (правильность обжимки проводов).
• Определение в кабелях FTP, UTP характера  неисправности (КЗ, Обрыв) и расстояния до повреждения по каждой жиле.

Модификации

Общие характеристики

• питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 6шт, или от сети переменного тока 220В через комплектный сетевой адаптер питания 5В, 1А;
• индикатор: дисплей цветной, графический, с подсветкой, разрешение 240x320;
• количество сохраняемых отчетов в памяти: 50.
• встроенный генератор 1кГц  для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).
• встроенный светодиодный фонарь для локального освещения;
• авто выключение при бездействии (настраивается пользователем (мин): 1 до 60;
• габариты: 158х95х36 мм;
• вес: не более 0,5 кг;

Комплект поставки:

• Тестер – 1 шт.
• Комплект шнуров – 1шт.
• Сетевой адаптер/зарядное устройство AC/DC 220/5В, 1А – 1 шт.
• Комплект съемных насадок (SC, FC, ST) – 1шт.
• "Оконечник"  – 1шт.
• Руководство по эксплуатации – 1 шт.

• Сумка для переноски – 1шт.

Срок гарантии:

2 года с момента продажи, при отсутствии нарушений условий эксплуатации.

Технические характеристики

Измеритель оптической мощности

• Длина волны: 850/1300/1310/1490/1550/1625нм.
• Диапазон мощности входного сигнала: +5 ... -60 дБм.
• Погрешность: не более 5%.
• Тип разъема: универсальный со сменными насадками SC, FC, ST.

Визуальный дефектоскоп

• Длинна волны: 650нм.
• Выходная мощность: 10 МВт.
• Рабочее расстояние: до 10 км.
• Тип разъема: универсальный разъем 2,5 мм FC/UPC.
• Режим работы: непрерывный CW и импульсный 2Гц.

Тестер xDSL:

Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:

• технология соединения.
• максимальная скорость;
• достигнутая скорость;
• затухание в линии;
• запас помехоустойчивости – соотношение сигнал/шум SNR;
• выходная мощность;

LAN-тестер:

• определение правильности обжимки проводов (карта проводов);
• определение повреждений в кабеле:
  - обрыв жилы кабеля и определение расстояния до  обрыва по каждой жиле до 300м;
  - короткое замыкание между жилами;
  - перепутанные жилы в паре (reversed pair);
  - перепутанные жилы разных пар (crossed wires);
  - расщепленная пара (split pair);
• Настройка параметров: IP адрес, маска подсети, шлюз.
• Ping-тест.
• Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально);
• входы LAN разъемов защищены от избыточных токов и напряжений.
